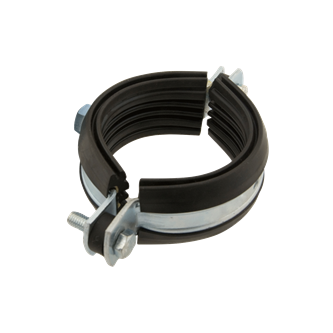

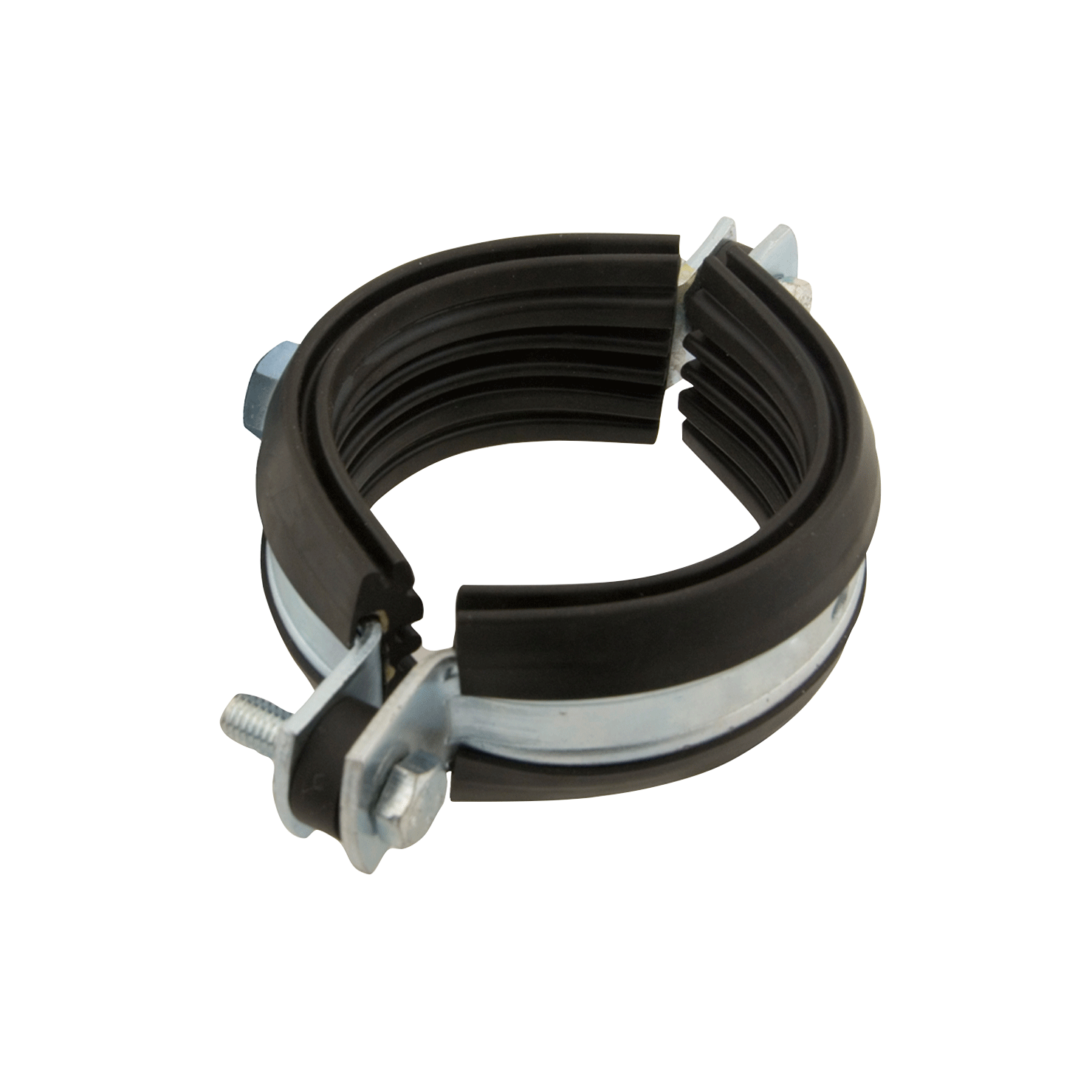

Walraven BISMAT® SL Sützschellen (ev)
Walraven BISMAT® SL Sützschellen (ev)

Walraven BISMAT® SL Sützschellen (ev)

für Fallrohre

Besonderes & Eigenschaften

  • Zweischraubenschelle
  • mit Sicherheitsschnellverschluss
  • der Innendurchmesser der Rohrschelle ist für schalldämmende Kunststoffrohre (z. B. Friaphon®, As®, Raupiano®) und gusseiserne Abflussrohre ausgelegt
  • geeignet für Kunststoffrohre
  • Distanzscheiben zwischen den Flanschen garantieren eine 'lockere' Führung des Rohres
  • Material: Stahl
  • elektrolytisch verzinkt
  • Schallschutzeinlage aus EPDM-Gummi mit Schallschutz nach DIN 4109
Ihre Frage

Produktinformationen und Verpackungseinheiten

Artikelnummer Rohr-AußendurchmesserAnschlussgewindeGesamthöheGesamtbreiteGesamttiefeMaterial BreiteMaterial DickeGröße der SchraubeMaximal zulässige Belastung FazZulassungen Produkt
Merkzettel
Ref. letter DGHWDtTMWMTdsFa,z
Unit desc. (mm)(mm)(mm)(mm)(mm)(mm)(N)
Artikelnummer3408050D (mm)50-50GM10H (mm)96W (mm)124DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408070D (mm)78-78GM10H (mm)117W (mm)154DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408075D (mm)75-75GM10H (mm)112W (mm)149DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408090D (mm)90-90GM10H (mm)143W (mm)164DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408100D (mm)110-110GM10H (mm)147W (mm)184DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408125D (mm)125-125GM10H (mm)161W (mm)199DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408137D (mm)135-135GM10H (mm)173W (mm)211DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
Artikelnummer3408150D (mm)160-160GM10H (mm)196W (mm)234DtT (mm)44MW (mm)25MT (mm)2,5dsM8Fa,z (N)--Merkzettel
