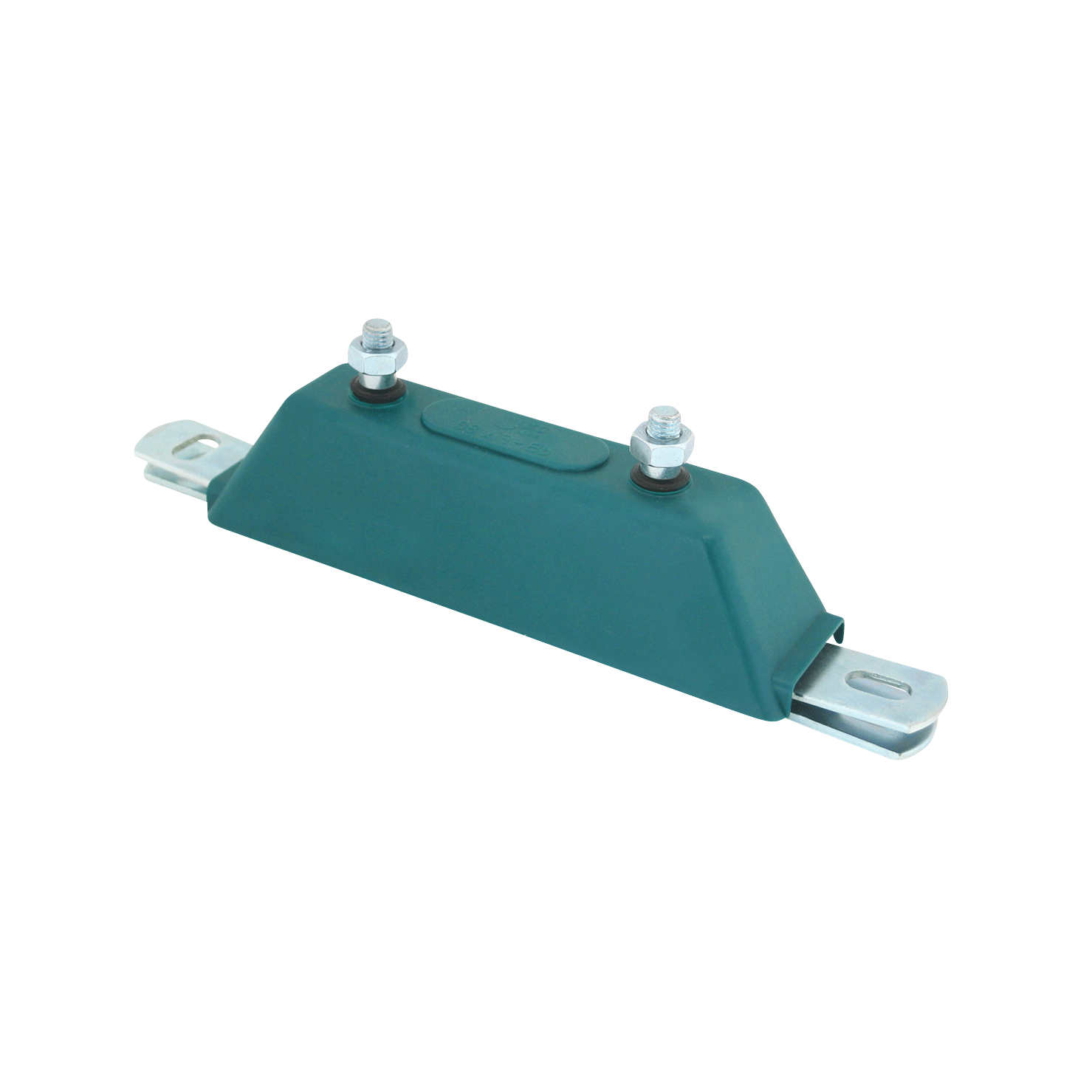

Walraven dB-FiX® 80 Fixpunktbefestigungen (ev)

Walraven dB-FiX® 80 Fixpunktbefestigungen (ev)

schalldämmender Fixpunkt

Besonderes & Eigenschaften

schalldämmende Befestigungsstelle für Rohre bis Ø 2" (Rohrschelle Walraven HD500 Ø 59 - 65 mm)
sehr stabil
Material: Stahl
elektrolytisch verzinkt
Schallschutz mittels Formstücken aus EPDM (Ethylen-Propylen-Dien-M | Kautschuk)
Schallschutzeinlage aus EPDM-Gummi mit Schallschutz nach DIN 4109

Ihre Frage

Artikelnummer	Rohr-Außendurchmesser	Gesamthöhe	Gesamtbreite	Gesamttiefe	Klemme Mittenabstand Höhe	Tiefe	Verankerungsschlitz	Abstand von Herz zu Herz	Herz zu Herz Abstand 2	Material Dicke	Gewindegröße	Maximal zulässige Belastung Faz	Maximal zulässige Belastung Fay	Produkt Merkzettel
Ref. letter	D	H	W	DtT	hlc	Dt	AS	k	k 2	MT	TS	Fa,z	Fa,y
Unit desc.	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)		(N)	(N)
Artikelnummer6693008	D (mm)19-63	H (mm)80	W (mm)290	DtT (mm)54	hlc (mm)-	Dt (mm)30	AS (mm)20x10.5	k (mm)250	k 2 (mm)100	MT (mm)3	TSM10	Fa,z (N)3000	Fa,y (N)2700	Merkzettel
