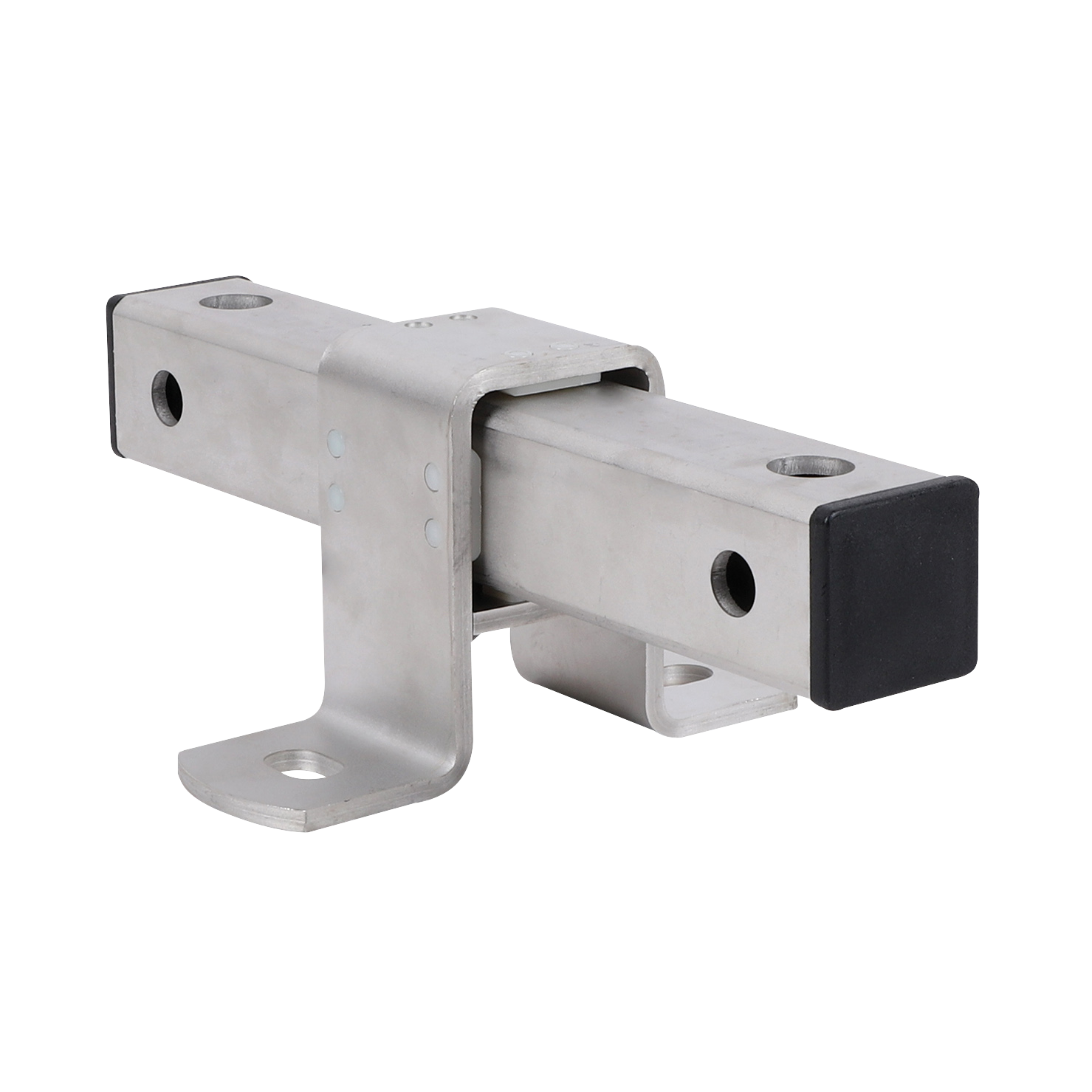

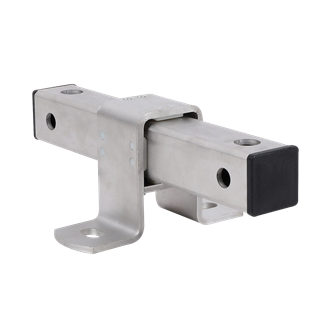

Walraven Edelstahl Gleit-Expansionsschieber

Befestigung für axiale Verschiebung

Besonderes & Eigenschaften

zur stabilen und sicheren Doppelbefestigung für axiale Verschiebungen bei Rohren mit Längenänderungen
Befestigung am Baukörper oder an Montageschienen
montierbar an Decke (hängend) oder Boden (stehend)
Gewindeanschluss auf gegenüberliegenden Seiten mit unterschiedlicher Größe (13/17 mm)
kann mit den Rohrschellen HD1701 oder HD700 kombiniert werden
Material: Metallteile aus Edelstahl A4 (1.4404/ AISI 316), Gleitleisten aus PE Farbe weiß, Endkappen aus PE Farbe schwarz

Ihre Frage

Artikelnummer	Gesamthöhe	Gesamtbreite	Gesamttiefe	Fixierbohrung	Fixierschlitz	Abstand von Herz zu Herz	Herz zu Herz Abstand 2	Diaabstand	Maximal zulässige Belastung Faz	VPE 1 Form	VPE 1 Menge	VPE 2 Form	VPE 2 Menge	Produkt Merkzettel
Kennzeichnung	H	W	DtT	FH	FS	k	k 2	Ls	Fa,z
Einheit	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(N)
Artikelnummer6667813	GesamthöheH (mm) 90	GesamtbreiteW (mm) 50	GesamttiefeDtT (mm) 146	FixierbohrungFH (mm) 13	FixierschlitzFS (mm) 20x13	Abstand von Herz zu Herzk (mm) 100	Herz zu Herz Abstand 2k 2 (mm) 200	DiaabstandLs (mm) 120	Maximal zulässige Belastung FazFa,z (N) 7500	VPE 1 Form Pappkarton	VPE 1 Menge 5	VPE 2 Form Palette ISO 1	VPE 2 Menge 315	Merkzettel
