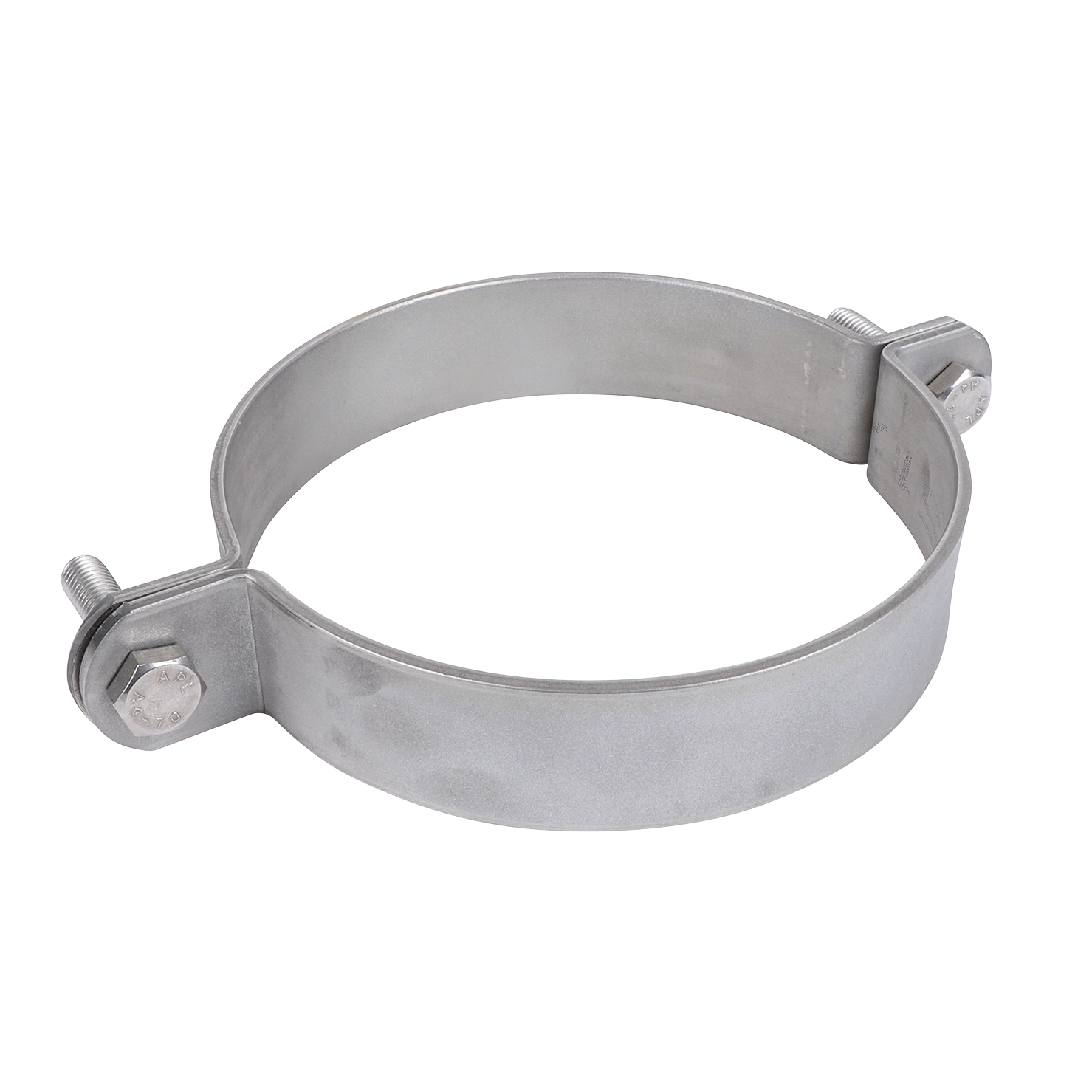

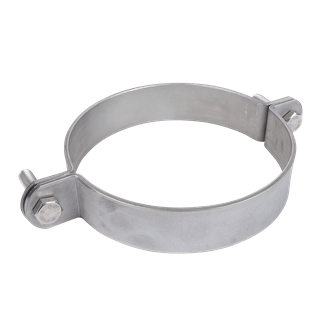

Besonderes & Eigenschaften
- zweiteilige Schelle mit zwei Verschlussschrauben
- schwere Ausführung
- mit CO2-geschweißter Anschlussmutter
- Material: Edelstahl 1.4401 (A4) - EN 10088, AISI 316
.png?w=100){kind=logo}
| Artikelnummer | Rohr-Außendurchmesser | DN | Rohrdurchmesser Imperial | Anschlussgewinde | Gesamthöhe | Gesamtbreite | Gesamttiefe | Material Breite | Material Dicke | Größe der Schraube | Maximal zulässige Belastung Faz | VPE 1 Form | VPE 1 Menge | VPE 2 Form | VPE 2 Menge | Produkt Merkzettel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kennzeichnung | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | |||||
| Einheit | (mm) | (in) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||||||||
| Artikelnummer33077078 | Rohr-AußendurchmesserD (mm) 72-78 | DND DN 65 | Rohrdurchmesser ImperialD (in) 2½ | AnschlussgewindeG M12 | GesamthöheH (mm) 102 | GesamtbreiteW (mm) 134 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 25 | Material DickeMT (mm) 3 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 2200 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077085 | Rohr-AußendurchmesserD (mm) 79-85 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 109 | GesamtbreiteW (mm) 141 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 25 | Material DickeMT (mm) 3 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 2200 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077092 | Rohr-AußendurchmesserD (mm) 86-92 | DND DN 80 | Rohrdurchmesser ImperialD (in) 3 | AnschlussgewindeG M12 | GesamthöheH (mm) 116 | GesamtbreiteW (mm) 148 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 25 | Material DickeMT (mm) 3 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 2200 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077099 | Rohr-AußendurchmesserD (mm) 93-99 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 123 | GesamtbreiteW (mm) 155 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 25 | Material DickeMT (mm) 3 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 2200 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077106 | Rohr-AußendurchmesserD (mm) 98-106 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 132 | GesamtbreiteW (mm) 174 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 30 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077116 | Rohr-AußendurchmesserD (mm) 108-116 | DND DN 100 | Rohrdurchmesser ImperialD (in) 4 | AnschlussgewindeG M12 | GesamthöheH (mm) 142 | GesamtbreiteW (mm) 184 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 30 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1080 | Merkzettel |
| Artikelnummer33077123 | Rohr-AußendurchmesserD (mm) 115-123 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 149 | GesamtbreiteW (mm) 191 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 30 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 720 | Merkzettel |
| Artikelnummer33077133 | Rohr-AußendurchmesserD (mm) 125-133 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 159 | GesamtbreiteW (mm) 201 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 30 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 720 | Merkzettel |
| Artikelnummer33077140 | Rohr-AußendurchmesserD (mm) 132-140 | DND DN 125 | Rohrdurchmesser ImperialD (in) 5 | AnschlussgewindeG M12 | GesamthöheH (mm) 166 | GesamtbreiteW (mm) 208 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 30 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 720 | Merkzettel |
| Artikelnummer33077149 | Rohr-AußendurchmesserD (mm) 139-149 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 175 | GesamtbreiteW (mm) 217 | GesamttiefeDtT (mm) 30 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M10 | Maximal zulässige Belastung FazFa,z (N) 4100 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 720 | Merkzettel |
| Artikelnummer33077169 | Rohr-AußendurchmesserD (mm) 159-169 | DND DN 150 | Rohrdurchmesser ImperialD (in) 6 | AnschlussgewindeG M12 | GesamthöheH (mm) 195 | GesamtbreiteW (mm) 257 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 630 | Merkzettel |
| Artikelnummer33077183 | Rohr-AußendurchmesserD (mm) 173-183 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 209 | GesamtbreiteW (mm) 271 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 450 | Merkzettel |
| Artikelnummer33077202 | Rohr-AußendurchmesserD (mm) 192-202 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 228 | GesamtbreiteW (mm) 290 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 315 | Merkzettel |
| Artikelnummer33077219 | Rohr-AußendurchmesserD (mm) 208-219 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 245 | GesamtbreiteW (mm) 307 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 315 | Merkzettel |
| Artikelnummer33077227 | Rohr-AußendurchmesserD (mm) 217-227 | DND DN 200 | Rohrdurchmesser ImperialD (in) 8 | AnschlussgewindeG M12 | GesamthöheH (mm) 253 | GesamtbreiteW (mm) 315 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 315 | Merkzettel |
| Artikelnummer33077241 | Rohr-AußendurchmesserD (mm) 229-241 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M12 | GesamthöheH (mm) 267 | GesamtbreiteW (mm) 329 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 315 | Merkzettel |
| Artikelnummer33077250 | Rohr-AußendurchmesserD (mm) 240-250 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M16 | GesamthöheH (mm) 282 | GesamtbreiteW (mm) 338 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 315 | Merkzettel |
| Artikelnummer33077264 | Rohr-AußendurchmesserD (mm) 254-264 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M16 | GesamthöheH (mm) 296 | GesamtbreiteW (mm) 352 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 225 | Merkzettel |
| Artikelnummer33077275 | Rohr-AußendurchmesserD (mm) 265-275 | DND DN 250 | Rohrdurchmesser ImperialD (in) 10 | AnschlussgewindeG M16 | GesamthöheH (mm) 307 | GesamtbreiteW (mm) 363 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 225 | Merkzettel |
| Artikelnummer33077289 | Rohr-AußendurchmesserD (mm) 279-289 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M16 | GesamthöheH (mm) 321 | GesamtbreiteW (mm) 377 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 225 | Merkzettel |
| Artikelnummer33077325 | Rohr-AußendurchmesserD (mm) 315-325 | DND DN 300 | Rohrdurchmesser ImperialD (in) 12 | AnschlussgewindeG M16 | GesamthöheH (mm) 359 | GesamtbreiteW (mm) 415 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 160 | Merkzettel |
| Artikelnummer33077341 | Rohr-AußendurchmesserD (mm) 329-341 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M16 | GesamthöheH (mm) 373 | GesamtbreiteW (mm) 429 | GesamttiefeDtT (mm) 40 | Material BreiteMW (mm) 40 | Material DickeMT (mm) 4 | Größe der Schraubeds M12 | Maximal zulässige Belastung FazFa,z (N) 4900 | VPE 1 Form Pappkarton | VPE 1 Menge 5 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 160 | Merkzettel |
