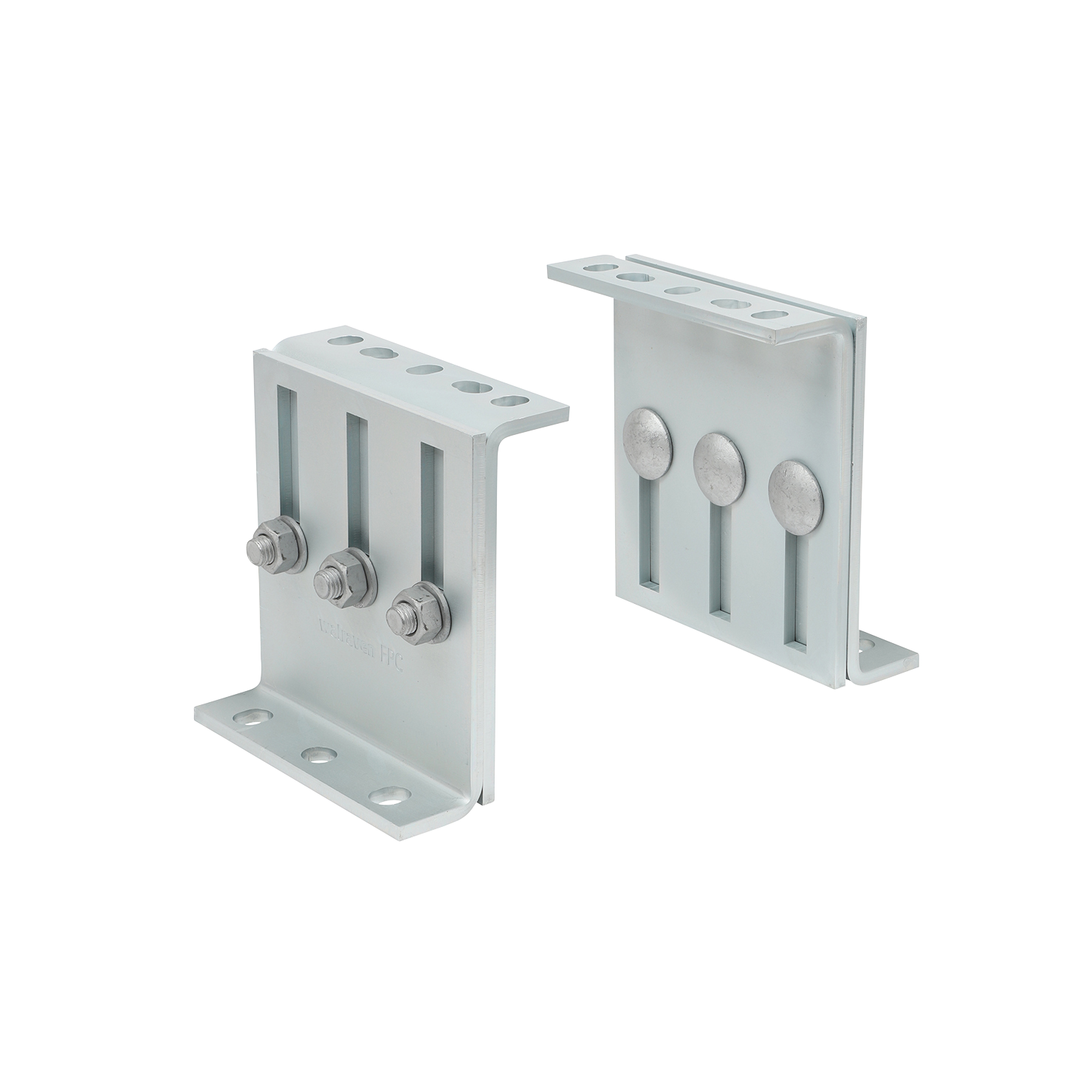

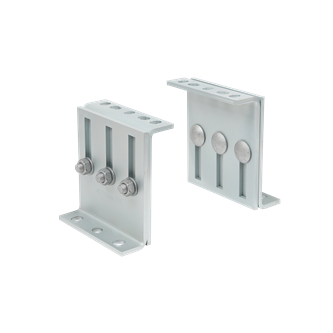

Walraven Fixpunktkonsolensatz ‚medium‘ (BUP1000)

Für die Herstellung von Fixpunkten

Besonderes & Eigenschaften

Flexibel einsetzbarer Konsolensatz für hohe Lasten (je nach Anwendungsfall, Detailauslegung durch den technischen Support)
Kann in Kombination mit 2 oder 3 Schwerlastschellen HD500 bis max. 227 mm als Rohrverbinder verwendet werden
Anzugsmoment 75 Nm für Feststellschrauben
Baukörperanbindung mit Metalldübeln M12 empfohlen
Stufenlos verstellbare Höhe und Neigung
Für Beratung zu sicheren Lasten, nehmen Sie bitte Kontakt mit dem technischen Support von Walraven auf.
Material: Stahl 1.0332
Das Produkt ist Teil des Walraven BIS UltraProtect® 1000 Systems
Ein System für Installationen im Innen- und Außenbereich
Besteht min. 1.000 Std. Salzsprühtest nach DIN ISO 9227

Ihre Frage

Produktnummer	Gesamthöhe	Gesamtbreite	Gesamttiefe	Minimale Höhe	Maximale Höhe	Fixierbohrung	Fixierschlitz	Lochabstand	Lochabstand 2	Max. zulässige Last (Fa,z)	VPE 1 Form	VPE 1 Menge	VPE 2 Form	VPE 2 Menge	Produkt Merkzettel
Kennzeichnung	H	W	DtT	Ht,min	Ht,max	FH	FS	k	k 2	Fa,z
Einheit	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(N)
Produktnummer6698206	GesamthöheH (mm) 153	GesamtbreiteW (mm) 136	GesamttiefeDtT (mm) 80	Minimale HöheHt,min (mm) 153	Maximale HöheHt,max (mm) 268	FixierbohrungFH (mm) 14	FixierschlitzFS (mm) 17x13	Lochabstandk (mm) 90	Lochabstand 2k 2 (mm) 50	Max. zulässige Last (Fa,z)Fa,z (N) 14300	VPE 1 Form Pappkarton	VPE 1 Menge 1	VPE 2 Form Palette ISO 1	VPE 2 Menge 144	Merkzettel
