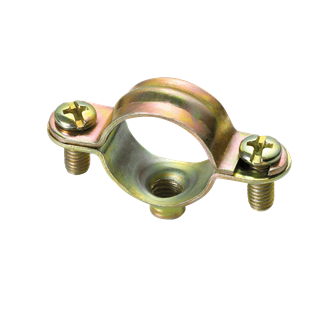

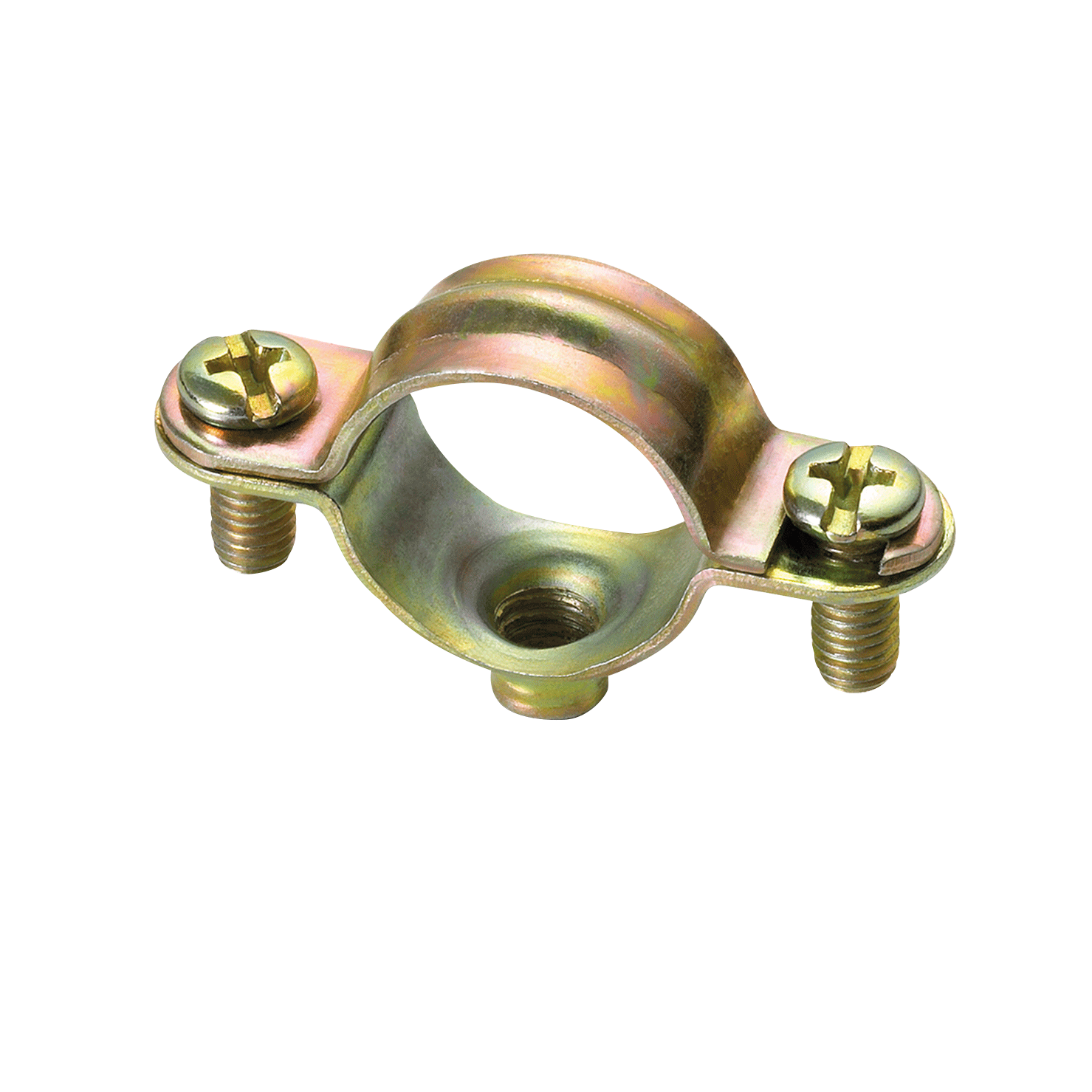

Besonderes & Eigenschaften
- seitliche Öffnung ermöglicht schnelle Montage
- speziell für Heizungsrohre
- Material: Stahl
- elektrolytisch verzinkt, gelb passiviert
| Artikelnummer | Rohr-Außendurchmesser | DN | Rohrdurchmesser Imperial | Anschlussgewinde | Gesamthöhe | Gesamtbreite | Gesamttiefe | Material Breite | Material Dicke | Größe der Schraube | Maximal zulässige Belastung Faz | VPE 1 Form | VPE 1 Menge | VPE 2 Form | VPE 2 Menge | Produkt Merkzettel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kennzeichnung | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | |||||
| Einheit | (mm) | (in) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||||||||
| Artikelnummer0809510 | Rohr-AußendurchmesserD (mm) 10 | DND DN 6 | Rohrdurchmesser ImperialD (in) ⅛ | AnschlussgewindeG M6 | GesamthöheH (mm) 17 | GesamtbreiteW (mm) 34 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 2000 | Merkzettel |
| Artikelnummer0809512 | Rohr-AußendurchmesserD (mm) 12 | DND DN 8 | Rohrdurchmesser ImperialD (in) ¼ | AnschlussgewindeG M6 | GesamthöheH (mm) 19 | GesamtbreiteW (mm) 36 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809515 | Rohr-AußendurchmesserD (mm) 15 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 22 | GesamtbreiteW (mm) 39 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809516 | Rohr-AußendurchmesserD (mm) 16 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 23 | GesamtbreiteW (mm) 39 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809518 | Rohr-AußendurchmesserD (mm) 18 | DND DN 10 | Rohrdurchmesser ImperialD (in) ⅜ | AnschlussgewindeG M6 | GesamthöheH (mm) 25 | GesamtbreiteW (mm) 42 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809520 | Rohr-AußendurchmesserD (mm) 20 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 27 | GesamtbreiteW (mm) 44 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809522 | Rohr-AußendurchmesserD (mm) 22 | DND DN 15 | Rohrdurchmesser ImperialD (in) ½ | AnschlussgewindeG M6 | GesamthöheH (mm) 29 | GesamtbreiteW (mm) 48 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809525 | Rohr-AußendurchmesserD (mm) 25 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 32 | GesamtbreiteW (mm) 49 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809528 | Rohr-AußendurchmesserD (mm) 28 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 35 | GesamtbreiteW (mm) 54 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809532 | Rohr-AußendurchmesserD (mm) 32 | DND DN 25 | Rohrdurchmesser ImperialD (in) 1 | AnschlussgewindeG M6 | GesamthöheH (mm) 39 | GesamtbreiteW (mm) 57 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809535 | Rohr-AußendurchmesserD (mm) 35 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 42 | GesamtbreiteW (mm) 60 | GesamttiefeDtT (mm) 12 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809540 | Rohr-AußendurchmesserD (mm) 40 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 47 | GesamtbreiteW (mm) 66 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 500 | Merkzettel |
| Artikelnummer0809542 | Rohr-AußendurchmesserD (mm) 42 | DND DN 32 | Rohrdurchmesser ImperialD (in) 1¼ | AnschlussgewindeG M6 | GesamthöheH (mm) 49 | GesamtbreiteW (mm) 67 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809547 | Rohr-AußendurchmesserD (mm) 47 | DND DN 40 | Rohrdurchmesser ImperialD (in) 1½ | AnschlussgewindeG M6 | GesamthöheH (mm) 54,2 | GesamtbreiteW (mm) 72 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809550 | Rohr-AußendurchmesserD (mm) 50 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 57 | GesamtbreiteW (mm) 77 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809554 | Rohr-AußendurchmesserD (mm) 54 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 61,2 | GesamtbreiteW (mm) 79 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809560 | Rohr-AußendurchmesserD (mm) 60 | DND DN 50 | Rohrdurchmesser ImperialD (in) 2 | AnschlussgewindeG M6 | GesamthöheH (mm) 67 | GesamtbreiteW (mm) 85 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809563 | Rohr-AußendurchmesserD (mm) 63 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 70 | GesamtbreiteW (mm) 88 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Pappkarton | VPE 2 Menge 300 | Merkzettel |
