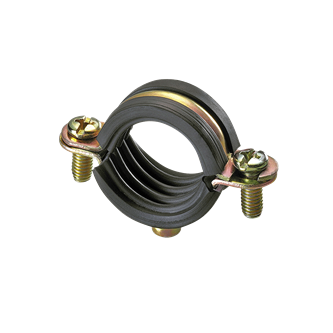

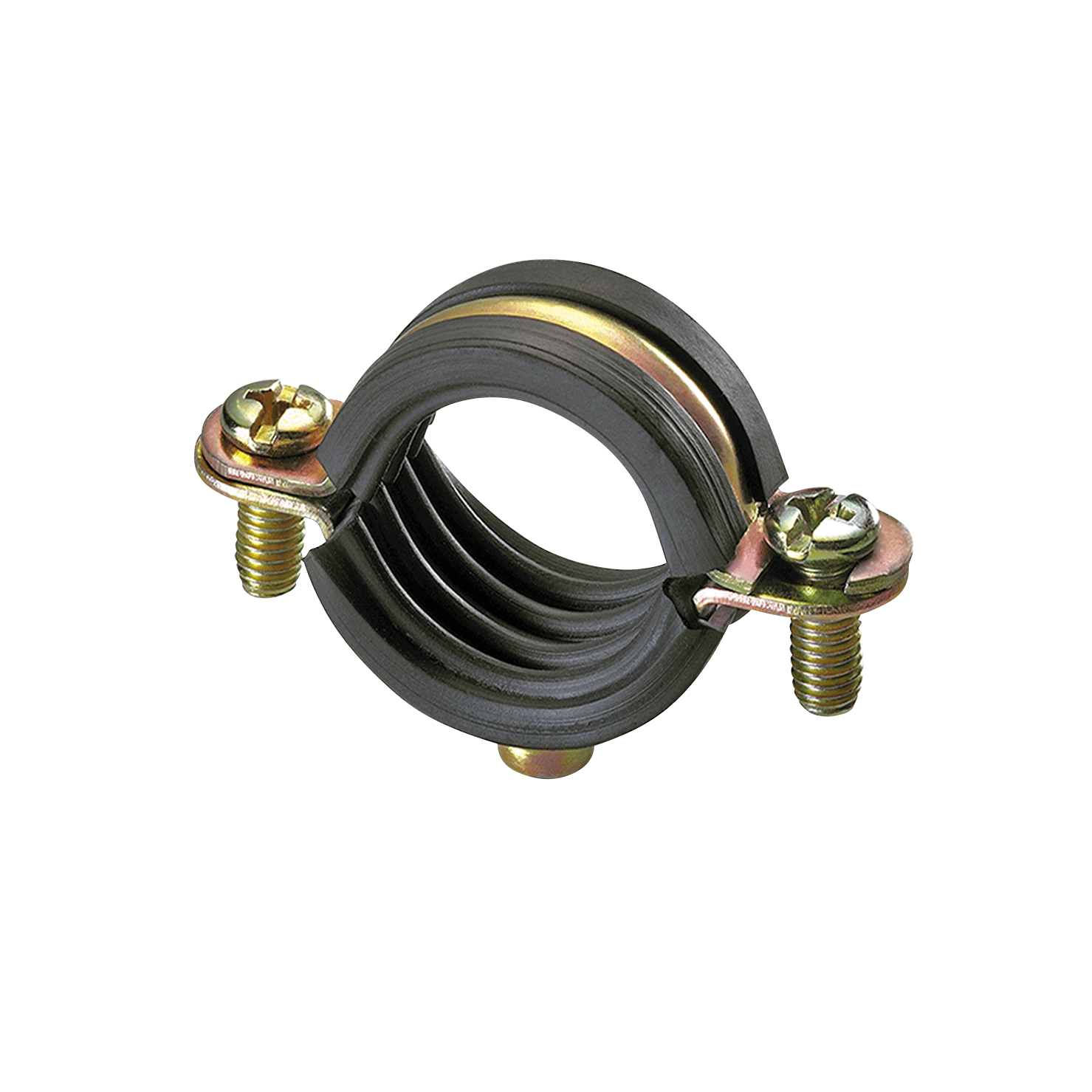

Besonderes & Eigenschaften
- Zweischraubenschelle
- seitliche Öffnung ermöglicht schnelle Montage
- speziell für Heizungsrohre
- Material: Stahl
- elektrolytisch verzinkt, gelb passiviert
- Temperaturbeständigkeit: -40 °C bis +110 °C
- isoliert und schallgedämmt
| Artikelnummer | Rohr-Außendurchmesser | DN | Rohrdurchmesser Imperial | Anschlussgewinde | Gesamthöhe | Gesamtbreite | Gesamttiefe | Material Breite | Material Dicke | Größe der Schraube | Maximal zulässige Belastung Faz | VPE 1 Form | VPE 1 Menge | VPE 2 Form | VPE 2 Menge | Produkt Merkzettel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kennzeichnung | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | |||||
| Einheit | (mm) | (in) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||||||||
| Artikelnummer0809912 | Rohr-AußendurchmesserD (mm) 12 | DND DN 8 | Rohrdurchmesser ImperialD (in) ¼ | AnschlussgewindeG M6 | GesamthöheH (mm) 20 | GesamtbreiteW (mm) 42 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809914 | Rohr-AußendurchmesserD (mm) 14-15 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 23 | GesamtbreiteW (mm) 45 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809916 | Rohr-AußendurchmesserD (mm) 16 | DND - | Rohrdurchmesser ImperialD (in) ⅜ | AnschlussgewindeG M6 | GesamthöheH (mm) 24 | GesamtbreiteW (mm) 46 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809918 | Rohr-AußendurchmesserD (mm) 18 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 26 | GesamtbreiteW (mm) 48 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1000 | Merkzettel |
| Artikelnummer0809920 | Rohr-AußendurchmesserD (mm) 20 | DND - | Rohrdurchmesser ImperialD (in) ½ | AnschlussgewindeG M6 | GesamthöheH (mm) 28 | GesamtbreiteW (mm) 50 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809922 | Rohr-AußendurchmesserD (mm) 22 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 30 | GesamtbreiteW (mm) 52 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809926 | Rohr-AußendurchmesserD (mm) 26 | DND - | Rohrdurchmesser ImperialD (in) ¾ | AnschlussgewindeG M6 | GesamthöheH (mm) 34 | GesamtbreiteW (mm) 58 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809928 | Rohr-AußendurchmesserD (mm) 28 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 36 | GesamtbreiteW (mm) 60 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 100 | VPE 2 Form Pappkarton | VPE 2 Menge 1200 | Merkzettel |
| Artikelnummer0809932 | Rohr-AußendurchmesserD (mm) 32 | DND - | Rohrdurchmesser ImperialD (in) 1 | AnschlussgewindeG M6 | GesamthöheH (mm) 40 | GesamtbreiteW (mm) 64 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809935 | Rohr-AußendurchmesserD (mm) 35 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 43 | GesamtbreiteW (mm) 67 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 12 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809942 | Rohr-AußendurchmesserD (mm) 42 | DND - | Rohrdurchmesser ImperialD (in) 1¼ | AnschlussgewindeG M6 | GesamthöheH (mm) 50 | GesamtbreiteW (mm) 74 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 600 | Merkzettel |
| Artikelnummer0809948 | Rohr-AußendurchmesserD (mm) 48 | DND - | Rohrdurchmesser ImperialD (in) 1½ | AnschlussgewindeG M6 | GesamthöheH (mm) 56 | GesamtbreiteW (mm) 79 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Pappkarton | VPE 2 Menge 500 | Merkzettel |
| Artikelnummer0809954 | Rohr-AußendurchmesserD (mm) 54 | DND - | Rohrdurchmesser ImperialD (in) - | AnschlussgewindeG M6 | GesamthöheH (mm) 62 | GesamtbreiteW (mm) 86 | GesamttiefeDtT (mm) 15 | Material BreiteMW (mm) 15 | Material DickeMT (mm) 1,2 | Größe der Schraubeds M5 | Maximal zulässige Belastung FazFa,z (N) 700 | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Pappkarton | VPE 2 Menge 300 | Merkzettel |
