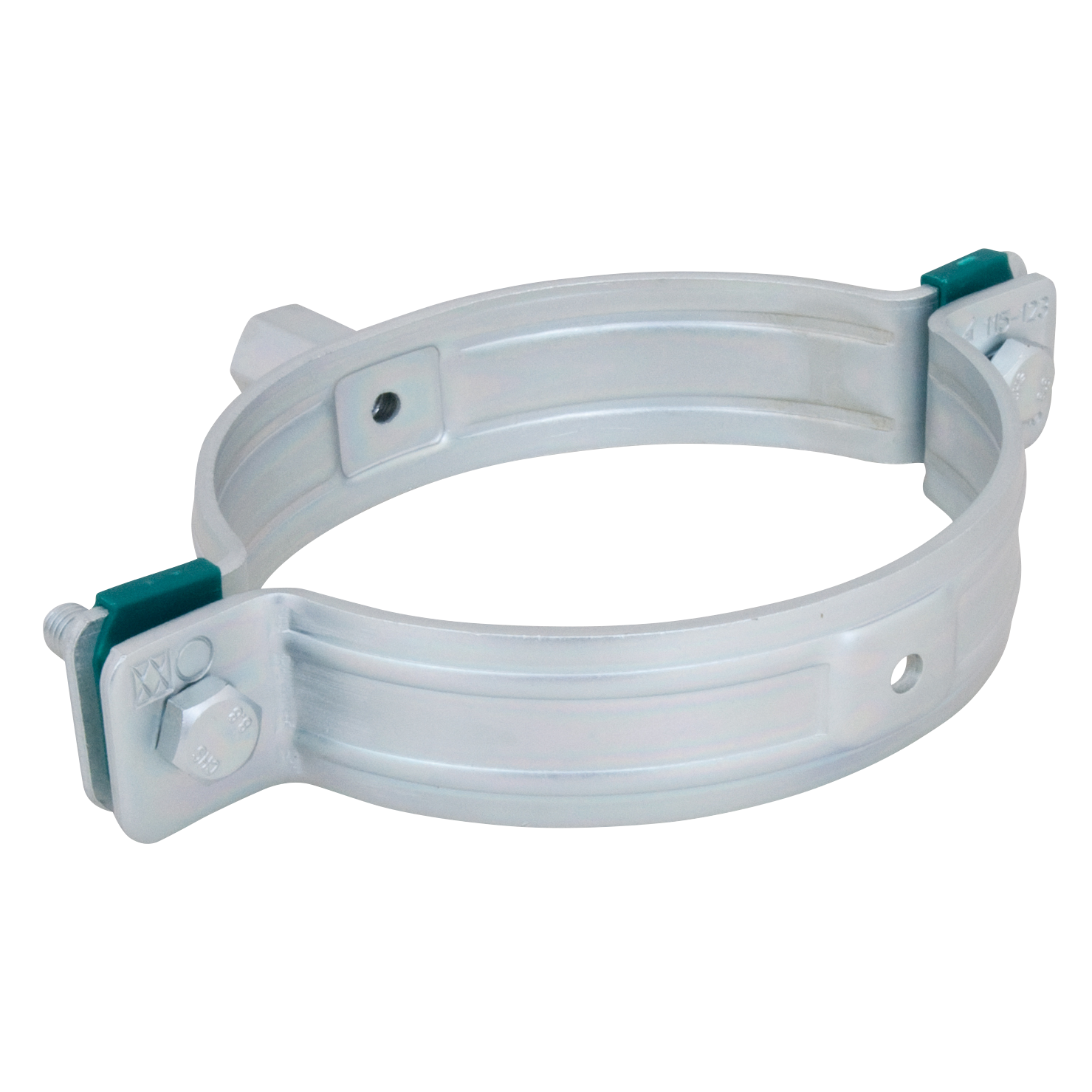

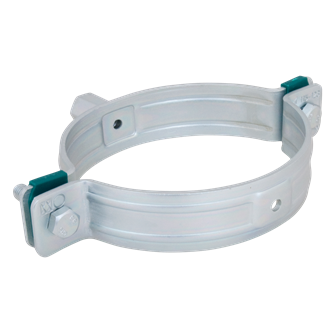

Walraven Schwerlastschellen HD500 (M10)

Für Stahlrohre

Besonderes & Eigenschaften

Zweiteilige Schelle mit zwei Verschlussschrauben
Verschlussmuttern fest in einer Kunststoffhalterung
Schwere Ausführung
Verschlussschrauben mit Antiverlustscheibe gesichert
Mit CO2-geschweißter Anschlussmutter
Material: Stahl
Oberflächenschutz: Das Produkt ist Teil der Walraven BIS UltraProtect® 1000 Systemtechnologie
Ein System für Installationen im Innen- und Außenbereich
Besteht min. 1.000 Std. Salzsprühtest nach DIN ISO 9227
FM & VdS zertifiziert für Sprinklerinstallationen

Ihre Frage

Produktnummer	Rohr-Außendurchmesser	DN	Rohrdurchmesser Zoll	Anschlussgewinde	Gesamthöhe	Gesamtbreite	Gesamttiefe	Material Breite	Materialstärke	Größe der Schraube	Max. zulässige Last (Fa,z)	Zulassungen	VPE 1 Form	VPE 1 Menge	VPE 2 Form	VPE 2 Menge	Produkt Merkzettel
Kennzeichnung	D	D	D	G	H	W	DtT	MW	MT	ds	Fa,z
Einheit	(mm)		(″)		(mm)	(mm)	(mm)	(mm)	(mm)		(N)
Produktnummer33018030	Rohr-AußendurchmesserD (mm) 25-30	DND DN 20	Rohrdurchmesser ZollD (″) ¾	AnschlussgewindeG M10	GesamthöheH (mm) 49	GesamtbreiteW (mm) 85	GesamttiefeDtT (mm) 32	Material BreiteMW (mm) 30	MaterialstärkeMT (mm) 2,5	Größe der Schraubeds M8	Max. zulässige Last (Fa,z)Fa,z (N) 2100	Zulassungen FM, VdS, CE, ETA	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 4500	Merkzettel
Produktnummer33018036	Rohr-AußendurchmesserD (mm) 31-36	DND DN 25	Rohrdurchmesser ZollD (″) 1	AnschlussgewindeG M10	GesamthöheH (mm) 55	GesamtbreiteW (mm) 91	GesamttiefeDtT (mm) 32	Material BreiteMW (mm) 30	MaterialstärkeMT (mm) 2,5	Größe der Schraubeds M8	Max. zulässige Last (Fa,z)Fa,z (N) 2100	Zulassungen FM, VdS, CE, ETA	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 4500	Merkzettel
Produktnummer33018045	Rohr-AußendurchmesserD (mm) 40-45	DND DN 32	Rohrdurchmesser ZollD (″) 1¼	AnschlussgewindeG M10	GesamthöheH (mm) 64	GesamtbreiteW (mm) 102	GesamttiefeDtT (mm) 183	Material BreiteMW (mm) 30	MaterialstärkeMT (mm) 2,5	Größe der Schraubeds M8	Max. zulässige Last (Fa,z)Fa,z (N) 2100	Zulassungen FM, VdS, CE, ETA	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 3150	Merkzettel
Produktnummer33018052	Rohr-AußendurchmesserD (mm) 47-52	DND DN 40	Rohrdurchmesser ZollD (″) 1½	AnschlussgewindeG M10	GesamthöheH (mm) 71	GesamtbreiteW (mm) 109	GesamttiefeDtT (mm) 193	Material BreiteMW (mm) 30	MaterialstärkeMT (mm) 2,5	Größe der Schraubeds M8	Max. zulässige Last (Fa,z)Fa,z (N) 2100	Zulassungen FM, VdS, CE, ETA	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 3150	Merkzettel
Produktnummer33018065	Rohr-AußendurchmesserD (mm) 59-65	DND DN 50	Rohrdurchmesser ZollD (″) 2	AnschlussgewindeG M10	GesamthöheH (mm) 84	GesamtbreiteW (mm) 121	GesamttiefeDtT (mm) 216	Material BreiteMW (mm) 30	MaterialstärkeMT (mm) 2,5	Größe der Schraubeds M8	Max. zulässige Last (Fa,z)Fa,z (N) 2100	Zulassungen FM, VdS, CE, ETA	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 2250	Merkzettel
