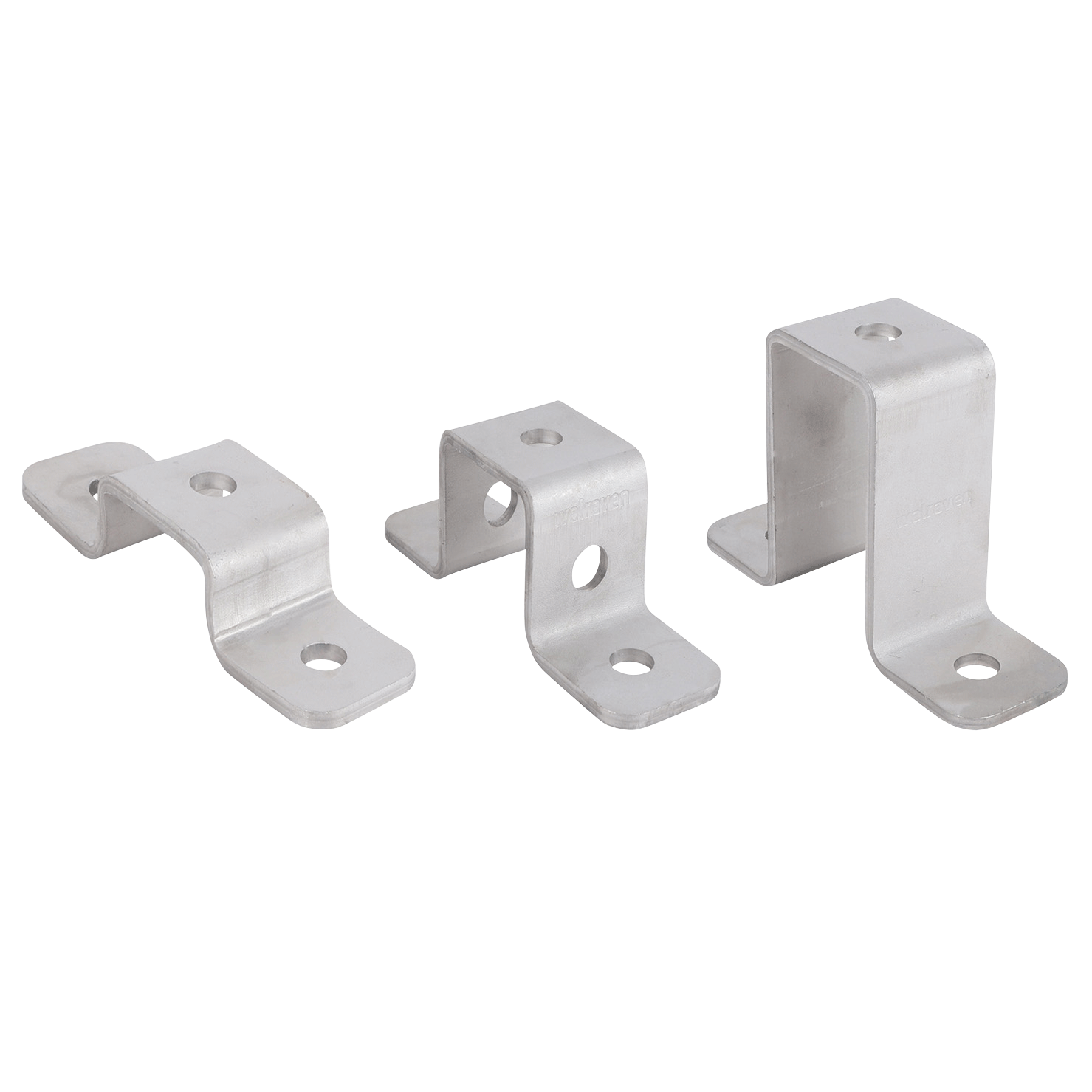

Walraven Strut Edelstahl Kreuzverbinder

Walraven Strut Edelstahl Kreuzverbinder

für Walraven RapidStrut® Schienenkonstruktionen

Besonderes & Eigenschaften

Verbinder zur Herstellung von Querverbindungen zwischen Walraven RapidStrut® Schienen
zur Befestigung von Walraven RapidStrut® Schienen an Wand oder Decke
das Lochmuster ist an das Lochmuster der Walraven RapidStrut® Schienen angepasst, um Durchgangsschrauben zu verwenden
montagefreundlich durch abgerundete Ecken
Material: Edelstahl 1.4404 (A4) - EN 10088, AISI 316L

Ihre Frage

Artikelnummer	Winkel	Gesamthöhe	Gesamtbreite	Gesamtlänge	Material Dicke	Breite	Drehmoment für den Einbau	Maximal zulässige Belastung Faz	Maximal zulässige Last Fax	Produkt Merkzettel
Ref. letter	a	H	W	L	MT	w	T inst.	Fa,z	Fa,x
Unit desc.	(°)	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)	(N)	(N)
Artikelnummer66587292	a (°)90	H (mm)24	W (mm)40	L (mm)141	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
Artikelnummer66587294	a (°)90	H (mm)44	W (mm)40	L (mm)141	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
Artikelnummer66587298	a (°)90	H (mm)84	W (mm)40	L (mm)141	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
