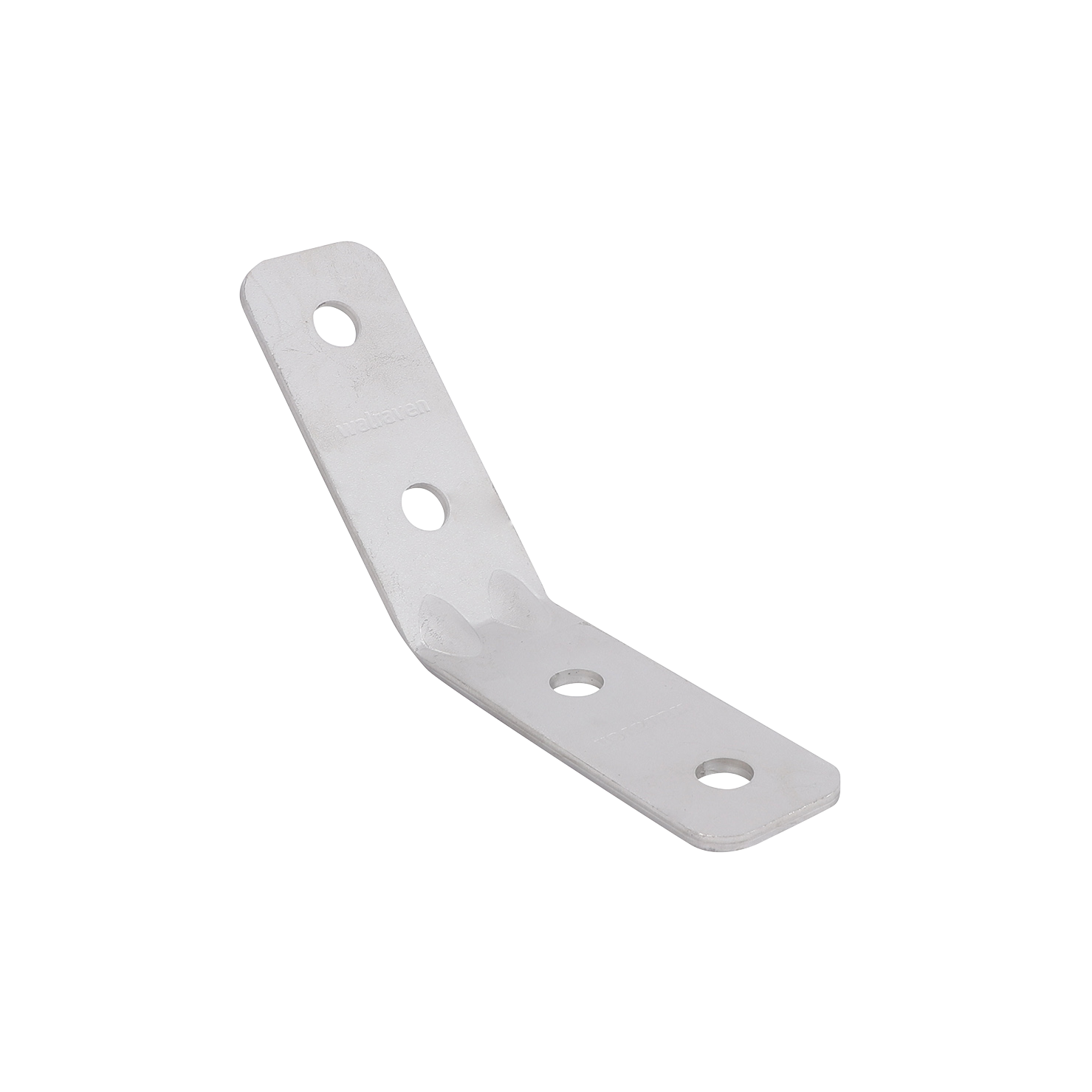

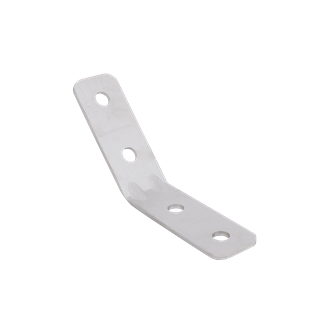

Walraven Strut Edelstahl Schienenverbinder 135°

Walraven Strut Edelstahl Schienenverbinder 135°

Für Walraven RapidStrut® Schienenkonstruktionen

Besonderes & Eigenschaften

Winkelverbinder für alle Walraven RapidStrut® Schienen zur Herstellung von Konstruktionen
Das Lochmuster ist an das Lochmuster der Walraven RapidStrut® Schienen angepasst, um Durchgangsschrauben zu verwenden
Montagefreundlich durch abgerundete Ecken
Verstärkte Biegungen für erhöhte Lastaufnahme
Material: Edelstahl 1.4404 (A4) - EN 10088, AISI 316L

Ihre Frage

Produktnummer	Für Schienentyp	Winkel	Gesamthöhe	Gesamtbreite	Gesamtlänge	Materialstärke	Breite	Drehmoment für den Einbau	VPE 1 Form	VPE 1 Menge	VPE 2 Form	VPE 2 Menge	Produkt Merkzettel
Kennzeichnung		a	H	W	L	MT	w	T inst.
Einheit		(°)	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)
Produktnummer66587256	Für Schienentyp 41x21, 41x41	Winkela (°) 135	GesamthöheH (mm) 96	GesamtbreiteW (mm) 40	GesamtlängeL (mm) 208	MaterialstärkeMT (mm) 4	Breitew (mm) 40	Drehmoment für den EinbauT inst. (Nm) 30	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 4500	Merkzettel

Videos

Downloads

Zertifizierungen

Walraven National Technical Assessment ITB KOT 2018/0259
OTHER|PDF|5 MB
