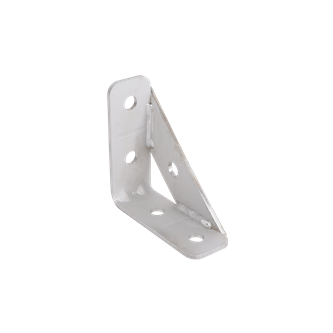

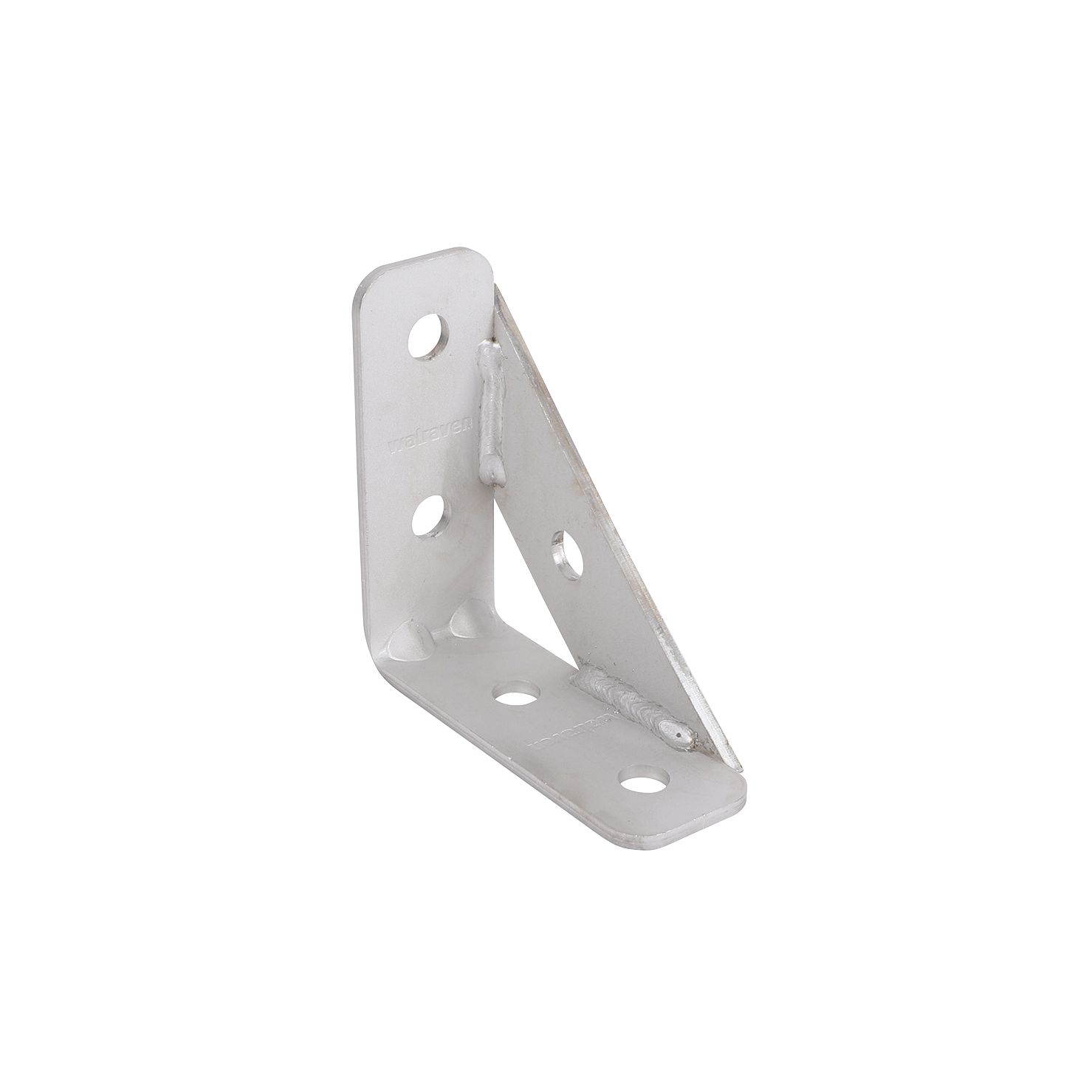

Walraven Strut Edelstahl Schienenverbinder 90° HD

für starre Verbindungen von Strebenschienen

Besonderes & Eigenschaften

verstärkter Verbinder zur Herstellung von starren Konstruktionen mit Walraven RapidStrut® Schienen
gute Passform durch abgerundete Ecken
Material: Edelstahl 1.4404 (A4) - EN 10088, AISI 316L
Faz: max. zulässige Belastung gem. RAL GZ-655D (mit Schiene 41x41x1,5).
Faz2: max. zulässige Belastung (mit Schiene 41x41x2,5).
Fax: max. zulässige Belastung lt. RAL GZ-655D (mit Schiene 41x41x1,5 und Verschraubung 2 x M12 - 30Nm).
Fax2: max. zulässige Belastung (mit Schiene 41x41x2,5 und Verschraubung 2 x M12 - 60Nm).

Ihre Frage

Artikelnummer	Winkel	Gesamthöhe	Gesamtbreite	Gesamtlänge	Material Dicke	Breite	Maximal zulässige Belastung Faz	Maximal zulässige Last Fax	VPE 1 Form	VPE 1 Menge	VPE 2 Form	VPE 2 Menge	Produkt Merkzettel
Kennzeichnung	a	H	W	L	MT	w	Fa,z	Fa,x
Einheit	(°)	(mm)	(mm)	(mm)	(mm)	(mm)	(N)	(N)
Artikelnummer66587291	Winkela (°) 90	GesamthöheH (mm) 110	GesamtbreiteW (mm) 44	GesamtlängeL (mm) 110	Material DickeMT (mm) 4	Breitew (mm) 40	Maximal zulässige Belastung FazFa,z (N) 4000	Maximal zulässige Last FaxFa,x (N) 3000	VPE 1 Form Pappkarton	VPE 1 Menge 25	VPE 2 Form Palette ISO 1	VPE 2 Menge 3150	Merkzettel
