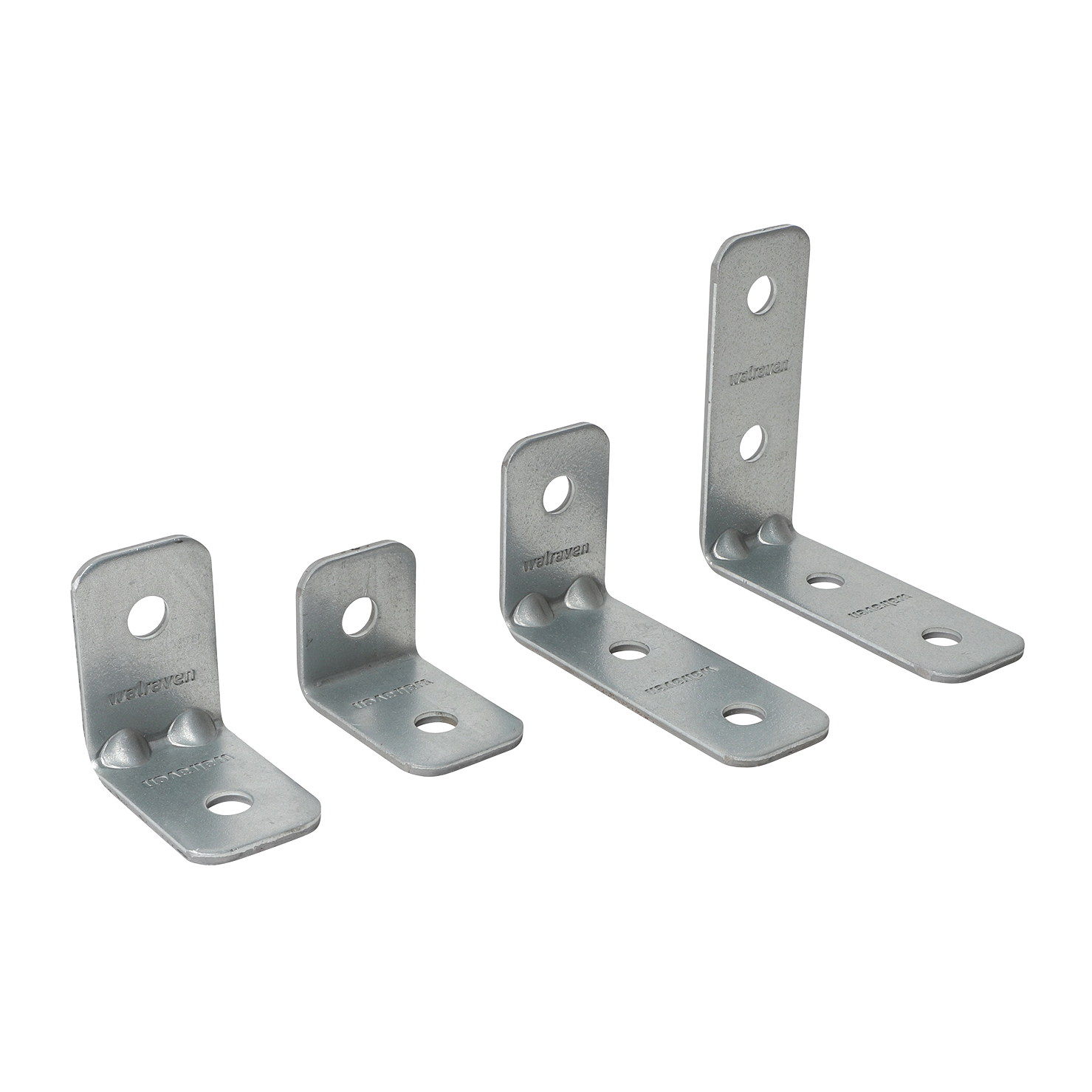

Walraven Strut Schienenverbinder 90° (BUP1000)

Besonderes & Eigenschaften

Winkelverbinder für alle Walraven RapidStrut® Schienen zur Herstellung von Konstruktionen
das Lochmuster ist an das Lochmuster der Walraven RapidStrut® Schienen angepasst, um Durchgangsschrauben zu verwenden
montagefreundlich durch abgerundete Ecken
verstärkte Biegungen für erhöhte Lastaufnahme
Material: Stahl 1.0242 (S250GD) + ZM310 MAC
Das Produkt ist Teil des Walraven Walraven UltraProtect® 1000 Systems
ein System für Installationen im Innen- und Außenbereich
besteht min. 1.000 Std. Salzsprühtest nach DIN ISO 9227

Ihre Frage

Artikelnummer	Winkel	Gesamthöhe	Gesamtbreite	Gesamtlänge	Material Dicke	Breite	Drehmoment für den Einbau	Maximal zulässige Belastung Faz	Maximal zulässige Last Fax	Produkt Merkzettel
Ref. letter	a	H	W	L	MT	w	T inst.	Fa,z	Fa,x
Unit desc.	(°)	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)	(N)	(N)
Artikelnummer66588201	a (°)90	H (mm)62	W (mm)40	L (mm)62	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
Artikelnummer66588207	a (°)90	H (mm)62	W (mm)40	L (mm)42	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
Artikelnummer66588221	a (°)90	H (mm)110	W (mm)40	L (mm)62	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
Artikelnummer66588228	a (°)90	H (mm)110	W (mm)40	L (mm)110	MT (mm)4	w (mm)40	T inst. (Nm)30	Fa,z (N)-	Fa,x (N)-	Merkzettel
