Systemlösungen für Befestigung, Brandschutz und Verkabelung im Rechenzentrum
Die stark steigenden Datenmengen und Speicheranforderungen befeuern den Ausbau von Rechenzentren. Damit entwickeln sich auch die Anforderungen an TGA- und Elektroinstallationen sowie an eine zuverlässige Rechenzentrum-Verkabelung zu einem zentralen Wachstumstreiber in diesem Bereich.
In Rechenzentren treffen große Mengen an Kabeln, Kabeltrassen, Rohrleitungen und weiterer technischer Gebäudeausrüstung auf engem Raum zusammen. Deshalb müssen Befestigungs- und Montagesysteme sorgfältig geplant und aufeinander abgestimmt werden. So lassen sich Installationen sicher führen, vorhandene Flächen effizient nutzen und spätere Erweiterungen berücksichtigen.
Walraven Befestigungssysteme kommen in Rechenzentrumsprojekten in ganz Europa zum Einsatz. Wir bieten ein umfassendes Sortiment an TGA-Befestigungs- und Montagesystemen, Lösungen für den baulichen Brandschutz sowie technische Unterstützung für Rechenzentrumsprojekte.
Die richtigen TGA-Systemlösungen für Befestigung, Brandschutz und Verkabelung im Rechenzentrum auswählen
Da TGA-Systeme in Rechenzentren eine Schlüsselrolle spielen, ist die Auswahl geeigneter Lösungen unerlässlich, um eine funktionale, effiziente und skalierbare Infrastruktur sicherzustellen. Diese Faktoren können die Auswahl von Befestigungssystemen für Rechenzentren beeinflussen:

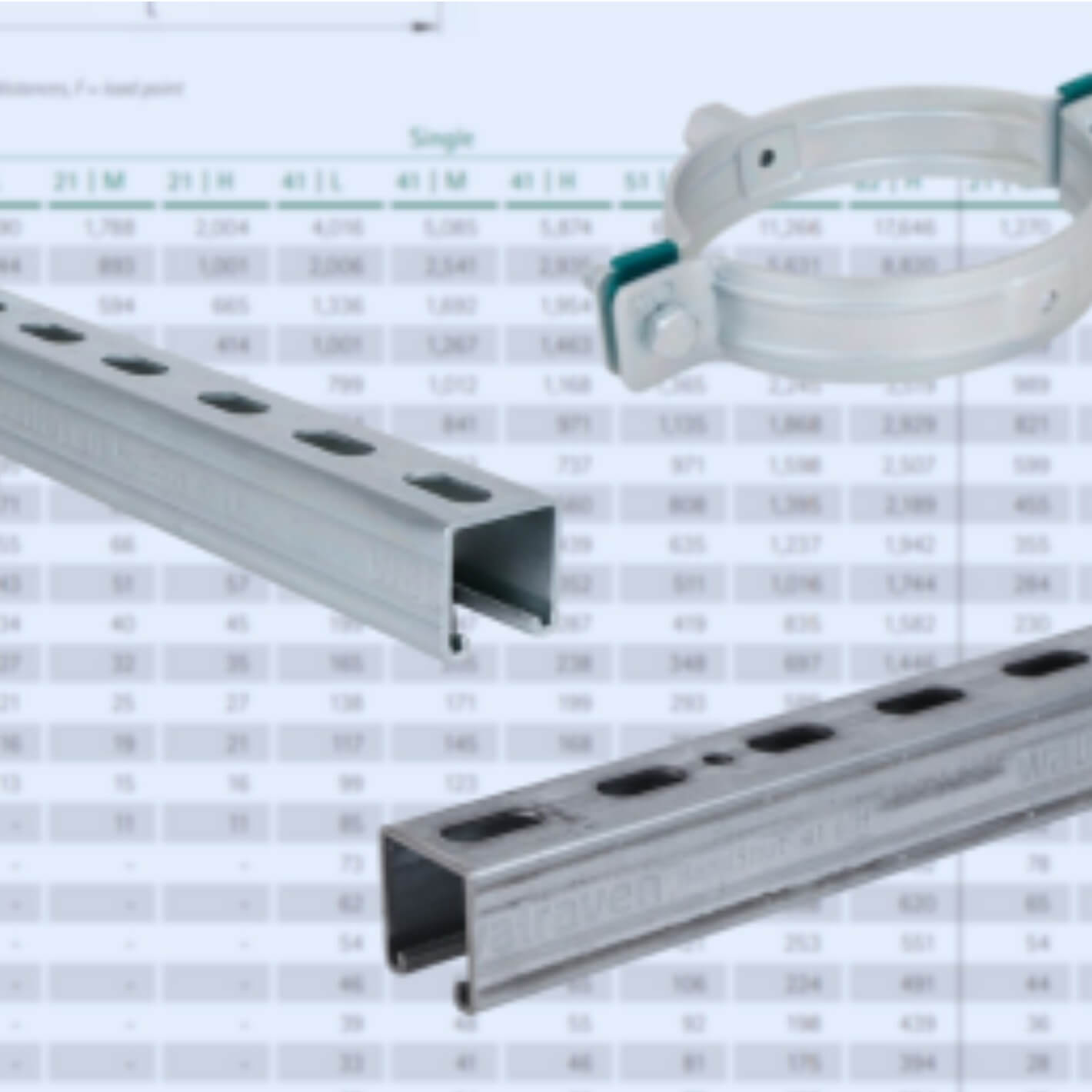

Tragfähigkeit von Befestigungs- und Montagesystemen
Das gilt es zu beachten
Rechenzentren beherbergen schwere Anlagen wie Serverracks, Kühlsysteme und Stromverteilungseinheiten.
TGA-Befestigungs- und Montageschienensysteme müssen daher ausreichend tragfähig sein, um die statischen und dynamischen Lasten dieser Technik sicher aufzunehmen.
Lösung
Wählen Sie Montageschienensysteme, die lastgeprüft sind und eine ausreichende Tragfähigkeit für die jeweilige Installation nachweisen.
Verlassen Sie sich nicht darauf, dass alle Produkte geprüft sind – einige sind es nicht. Klären Sie dies daher immer mit dem Hersteller.
Was wir bieten
Walraven bietet eine breite Auswahl an lastgeprüften Montageschienensystemen.
Durchdringungsfreie Aufständerungen
Das gilt es zu beachten
Empfindliche Bodenflächen lassen sich mit durchdringungsfreien TGA-Systemlösungen für Befestigung, Brandschutz und Verkabelung im Rechenzentrum zuverlässig schützen.
Lösung
Rechenzentren können technische Systeme im Boden dazu dienen, elektromagnetische Störungen zu reduzieren. Bei einem unserer Projekte in Tschechien durfte deshalb nichts im Boden verankert werden.
Für solche Anwendungen eignen sich Montagefüße, mit denen sich Rohrleitungen und weitere Installationen sicher aufständern lassen, ohne die sensible Bodenfläche zu durchdringen.
Was wir bieten
Walraven bietet durchdringungsfreie Montagemöglichkeiten.
Reduzierung von Zink-Whisker-Bildung
Das gilt es zu beachten
Zink-Whisker, die auf verzinkten Oberflächen entstehen können, bergen ein hohes Risiko für sensible Elektronik in Rechenzentren.
Lösung
Der Einsatz von sendzimirverzinkten oder galvanisch verzinkten TGA-Befestigungssystemen sollte möglichst vermieden werden, vor allem in der Nähe empfindlicher IT-Systeme.
Stattdessen empfehlen sich Oberflächen mit geringerer Zink-Whisker-Anfälligkeit, etwa Feuerverzinkung, Walraven BIS UltraProtect® 1000 oder Edelstahl, um Verunreinigungen zu reduzieren.
Was wir bieten
Walraven bietet verschiedene Oberflächenbeschichtungen, die für den Einsatz in Rechenzentren geeignet sind.
Ausführliche Informationen zu Zink-Whiskern und unseren Lösungen lesen Sie in unserem technischen Artikel.
Brandschutzanforderungen und Sicherheitsstandards im Rechenzentrum
Das gilt es zu beachten
Die Vielfalt an elektrischen Leitungsanlagen und die entstehende Wärme in Rechenzentren können das Brandrisiko erhöhen.
Entsprechend wichtig sind Lösungen für den baulichen Brandschutz sowie brandgeprüfte Befestigungen.
Lösung
Achten Sie darauf, dass die eingesetzten Befestigungssysteme feuerwiderstandsfähig sind und geltenden Sicherheitsnormen entsprechen. Im Brandfall müssen die Materialien ihre strukturelle Stabilität bewahren, um einen Kollaps innerhalb der vorgegebenen Feuerwiderstandsdauer zu vermeiden.

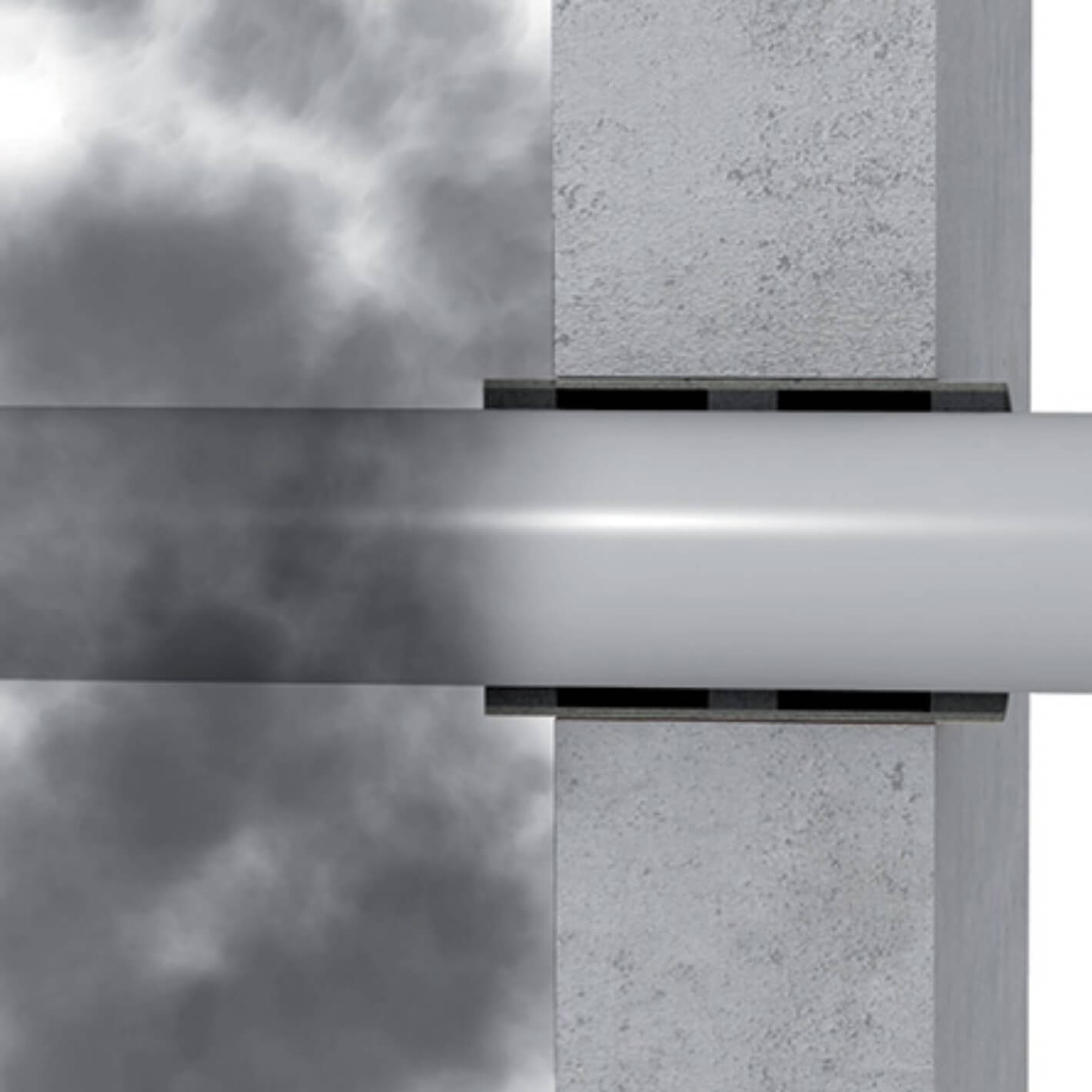

Außerdem sind Brandschutzabschottungen notwendig, sobald Leitungen oder Installationen – etwa im Bereich der Rechenzentrum-Verkabelung -Bauteile mit Feuerwiderstandsdauer durchdringen.
Was wir bieten
Walraven bietet brandschutzgeprüfte Abschottungsprodukte sowie Montageschienensysteme für den baulichen Brandschutz.

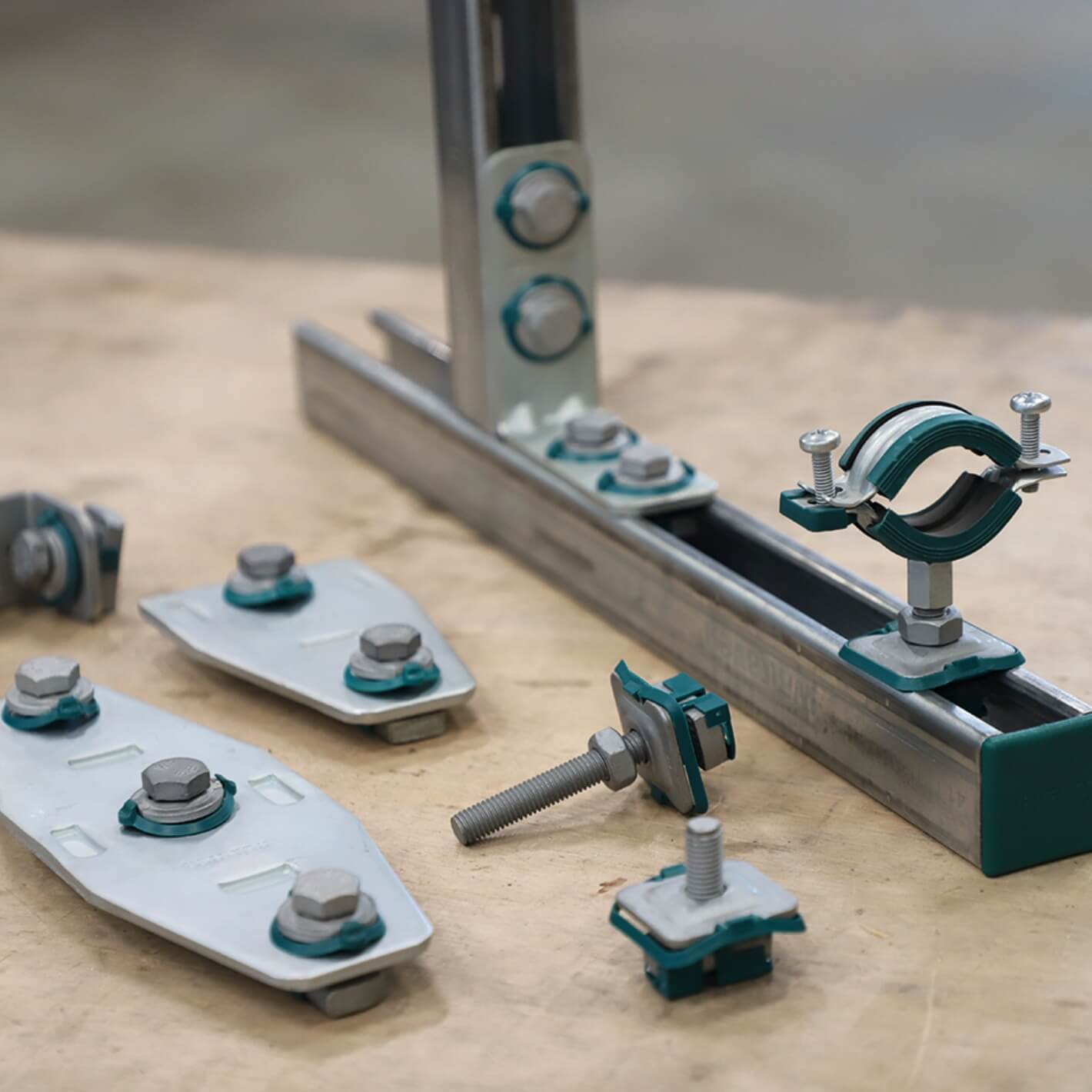

Modulare und flexible Systemlösungen
Das gilt es zu beachten
Wie bei den meisten Projekten ist es entscheidend, eine schnelle Bauausführung mit der Sicherheit auf der Baustelle in Einklang zu bringen.
Gleichzeitig müssen Rechenzentren flexibel bleiben, da sich Anforderungen durch neue Technologien, Erweiterungen oder Umstrukturierungen rasch ändern können.
Lösung
Setzen Sie auf modulare Montageschienensysteme, die eine schnelle Montage sowie flexible Anpassungen, Umkonfigurationen und Skalierbarkeit erlauben.
Da Schweißarbeiten vor Ort entfallen, steigt die Arbeitssicherheit, und gleichzeitig lassen sich Rechenzentrumslösungen einfach realisieren und bei Bedarf ohne aufwendige Nachrüstungen erweitern.
Was wir bieten
Walraven stellt modulare Montageschienensysteme mit EPDs bereit.
Schwingungs- und Schalldämpfung
Das gilt es zu beachten
Schwingungen von Kühlsystemen, anderen HLK-Anlagen oder externen Einflüssen (z. B. seismische Aktivitäten) können empfindliche elektronische Geräte beschädigen.
Lösung
Setzen Sie bei Bedarf schwingungsdämpfende Befestigungen ein. Federhänger, Schwingungs- und Schalldämpfer können die Übertragung von Schwingungen auf kritische Komponenten im Rechenzentrum reduzieren.
Was wir bieten
Walraven bietet bei Bedarf Lösungen zur Schwingungsdämpfung.
Korrosionsschutz und Langlebigkeit
Das gilt es zu beachten
Auch wenn in Rechenzentren meist kontrollierte Klimabedingungen herrschen, können Kühlsysteme und Luftfeuchteregelung dazu führen, dass Befestigungssysteme Feuchtigkeit ausgesetzt sind und korrodieren.
Das kann langfristig auch die Betriebssicherheit technischer Anlagen und der Verkabelung des Rechenzentrums beeinflussen.
Lösung
Setzen Sie bei Befestigung, Brandschutz und Verkabelung im Rechenzentrum auf Materialien mit Korrosionsschutz, beispielsweise verzinkten Stahl, Walraven BIS UltraProtect® 1000 (BUP) oder Edelstahl.
Besonders in feuchten Umgebungen oder bei wasserbasierten Kühlsystemen empfiehlt es sich, für eine hohe Lebensdauer vor allem BUP 1000 oder Edelstahl zu verwenden.
Was wir bieten
Walraven bietet hochwertige, langlebige sowie geprüfte und zugelassene Befestigungssysteme aus verschiedenen korrosionsbeständigen Materialien.
Verkabelung im Rechenzentrum
Das gilt es zu beachten
Rechenzentren erfordern eine umfangreiche Verkabelung für Strom, Daten und Netzwerke. Schlecht geführte Kabel können den Luftstrom behindern, Sicherheitsrisiken verursachen und die Gefahr einer Überhitzung erhöhen.
Lösung
Verwenden Sie Kabelmanagement-Hilfsmittel wie Kabelrinnen, Kabelkörbe und Kabelgestelle, die eine ordentliche und effiziente Kabelführung ermöglichen.
Diese Hilfsmittel sollten einen einfachen Zugang für zukünftige Aufrüstungen oder Wartungsarbeiten ermöglichen und gleichzeitig für eine übersichtliche Kabelführung sorgen.
Was wir bieten
Walraven stellt Kabelbefestigungslösungen
und Montageschienensysteme für die Montage von Kabeltrassen bereit.
Warum Walraven für Befestigung, Brandschutz und Verkabelung im Rechenzentrum?
Hier sind einige Gründe, warum Installateure in der gesamten Branche auf Walraven Befestigungslösungen für Rechenzentren setzen.
Hohe Qualität und umfangreich geprüfte Systeme
Bei Walraven haben Qualität und Regelkonformität höchste Priorität in der Produktentwicklung.
Die Produktsysteme werden durch interne sowie externe Prüfungen und Zulassungen untermauert, etwa ISO- und RAL-Zertifizierungen, ETAs sowie Last-, Brand-, Korrosions- und Zink-Whisker-Prüfungen.
Schnelle Montage und modulare Lösungen für Befestigung, Brandschutz und Verkabelung im Rechenzentrum
Soweit möglich, legen wir bei der Produktentwicklung Wert auf eine montagefreundliche Ausführung.
Vormontierte Bauteile, geringes Gewicht und intuitive Systemlösungen minimieren den Arbeitsaufwand und die Komplexität vor Ort.
Mit den modularen Befestigungslösungen von Walraven können Installateure flexibel auf künftige Anforderungen reagieren, ob bei Erweiterungen oder bei der Umkonfiguration bestehender Anlagen.
Komplettsysteme für sichere und zuverlässige Befestigungen
Alles aus einem System: Walraven liefert komplette Montageschienensysteme für die TGA, bei denen alle Komponenten optimal aufeinander abgestimmt sind.
So profitieren Sie von einer zuverlässigen und leistungsfähigen Installation.
Für abgehängte Unterkonstruktionen und durchdringungsfrei bodenmontierte Aufständerungen sind passende Komplettlösungen verfügbar. Unsere drei modularen Montageschienensysteme (Walraven RapidRail®, RapidStrut® und Maxx) ermöglichen eine optimierte, wirtschaftliche und bedarfsgerechte Installation.
Unser Portfolio bietet Lösungen für hohe Lasten, Schwingungsdämpfung, Korrosionsschutz und weitere Anforderungen. Je nach Bedarf stehen unterschiedliche Ausführungen und Oberflächenbeschichtungen zur Verfügung.
Maßnahmen zur Reduzierung von Zink-Whiskern
Der Großteil unserer Montageschienen und Befestigungssysteme ist mit der hochbeständigen Walraven BIS UltraProtect® 1000 Oberflächenbeschichtung erhältlich.
Walraven BIS UltraProtect® 1000 weist nur ein sehr geringes Risiko für Zink-Whisker-Bildung auf. Gleichzeitig bietet die Beschichtung einen höheren Korrosionsschutz als eine klassische Feuerverzinkung und gilt aufgrund des Herstellungsverfahrens als umweltfreundlichere Option.
Wir bieten zudem ein vollständiges Sortiment an Edelstahl-Befestigungen, die sich für den Einsatz in Rechenzentren eignen.
Projektbegleitung bei Befestigung, Brandschutz und Verkabelung im Rechenzentrum
Von der Befestigung über Brandschutz bis zur Verkabelung in Rechenzentren
Walraven ist nicht nur Lieferant, sondern ein zuverlässiger Partner. Installateure erhalten fundierte Unterstützung und passgenaue Lösungen für die spezifischen Anforderungen in Rechenzentren – auch bei Projekten rund um die Verkabelung des Rechenzentrums. Ob bei der Planung oder der Produktauswahl – Walraven unterstützt Rechenzentrumsprojekte in allen Phasen.
Wenn Sie Unterstützung bei einer Rechenzentrumsinstallation benötigen, wenden Sie sich gerne an unser Technikteam.
