Revit® & BIM® til design af rørophæng med høj kvalitet

Udgivet den: 16 april 2020

Ingen risiko for spild eller uforudsete omkostninger!

IJburg er et stort byudviklingsprojekt i udkanten af Amsterdam, Holland. Der hvor Amsterdam møder IJsselmeer, den største sø i Holland, udvikles en stor byudvidelse med en størrelse på 220 ha og en befolkning på mere end 22.000 på kunstige øer, der er hævet fra søen. Det betyder, at de eksisterende naturlige funktioner og krav i vandsystemet skulle tages i betragtning i udviklingen af området. Både den første fase af IJburg, og den anden fase, i udvidet form, forsøger at arbejde i harmoni med omgivelserne; en ekstraordinær høj befolkningstæthed på op til 90 hjem pr. ha, der sikrer bevarelse af vandkvaliteten i IJsselmeer sammen med en høj æstetisk appel. Fordi udviklingen foregår på øer, som også har vandveje, der skærer igennem dem, skal vand naturligvis være en af hovedovervejelserne, når stedet udvikles.

Udfordringen

Via Milder, producent og importør af plastrørsystemer, modtog Walraven forespørgslen om at udvikle et rørophængssystem. Til dette projekt blev jordkoblede varmeveksleranlæg installeret til privat brug, og PE-rør med stor diameter måtte konstrueres til transport af varmt og koldt vand. Jordkoblede varmevekslere bruger jordens næsten konstante underjordiske temperatur til at varme eller afkøle vandet, et levedygtigt og økonomisk alternativ eller supplement til den konventionelle centralvarme i egenskaberne ved dette projekt.

Løsningen

En af hovedårsagerne til, at Kersten Retail, hovedentreprenør for dette projekt, valgte Walraven som leverandør var, at udover deres tekniske ekspertise, bruger vores tekniske ingeniører Revit®-software til deres design. Ved hjælp af Revit®-software producerer vores ingeniører ensartet, koordinerede og komplette modelbaseret design og dokumentation. Ved at bruge de integrerede BIM, der specificerer Walraven-produkterne, kan de udvikle effektive rørophængsløsninger af høj kvalitet til de forskellige rør

pipe support system



installationer og opdage problemer i tide. Det resulterer ikke kun i sikkerhed og brugervenlighed, men forhindrer også spild, uforudsete omkostninger og dyre korrigerende forholdsregler. Til IJburg-projektet oprettede vores ingeniører rørophængsdesignet i en separat Revit®-fil, der linkede til den masterfil, som Kersten Retail sendte til os, hvori de specificerede projektets bygnings- og installationsdesign. Når de var godkendt, blev løsningstegningerne formidlet til vores interne præfabrikationsafdeling til samling. Designet sikrede hurtig og præcis montering, hvilket sikrede tids- og omkostningsbesparelser på byggepladsen.

Det som gør projekt rigtigt specielt er, at Walraven Aerofoam® NBR isoleringsskåle og måtter blev installeret. Dette meget effektive skum med lukket celleskum yder høj termisk effektivitet og beskyttelse mod kondensproblemer. På grund af den sparso

mme plads på bygningpladsen besluttede isolationsfirmaet først at anvende Walraven Aerofoam® NBR-isolering på PE-rørene og distributionen af installationen, og derefter transportere de præfabrikerede dele til byggepladsen. Ikke et let job. På grund af den fremragende mekaniske styrke af Walraven Aerofoam® NBR isoleringsskum blev intet beskadiget, og den høje isoleringsværdi blev bibeholdt. Intet behov for reparationer, intet tidstab!

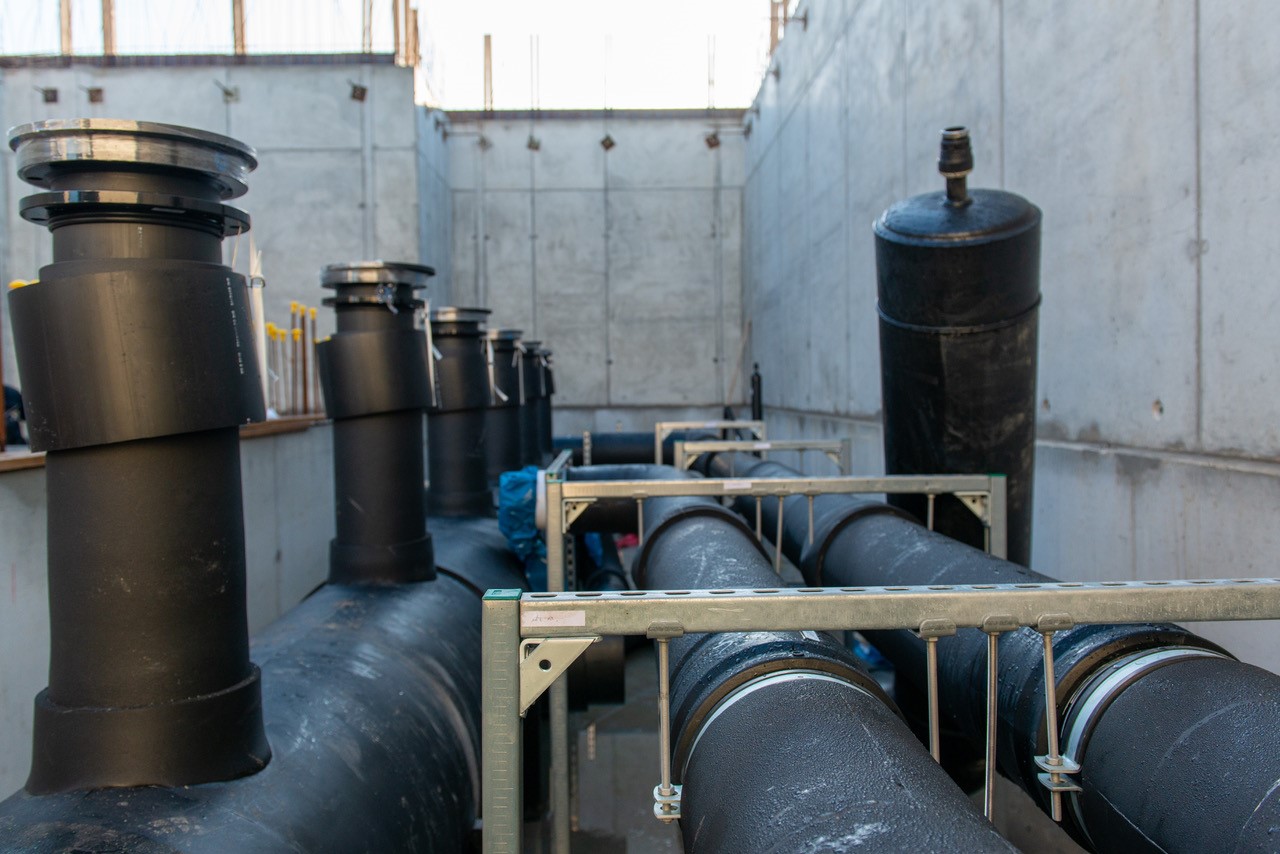

Revit® & BIM® for high quality pipe support design Billede: Kees de Vries





Type af installation:

  • Jordkoblet varmevekslingssystem

Anvendte produkter (bl.a.):

Hvad kan vi hjælpe dig med?

Ønsker du at vide mere om hvordan du kan drage fordel af Walraven Teknisk Projektering til dit projekt? Hvorfor så ikke tage kontakt til os for mere info? Bliv ringet op af din lokale Walraven Rådgiver for at drøfte dine behov.

Lad os tage kontakt
