Revit®et BIM® pour une conception de qualité

Publié le : 16 avril 2020

Le plus sûr moyen d’éviter les erreurs et le gaspillage

Le quartier IJburg se trouve dans la périphérie d’Amsterdam, aux Pays-Bas. Construit sur plusieurs îles artificielles, il s’étend sur 220 hectares et 22 000 personnes y habitent. Ces îles ont été érigées sur le lac IJsselmeer, le plus grand des Pays-Bas. Les projets de développement du quartier doivent prendre en compte les contraintes naturelles ; ils doivent permettre un développement respectueux de l’environnement et de l’esthétique du lieu. Le quartier est traversé par des voies navigables permettant de se rendre d’une île à l’autre. La préservation de la qualité de l’eau du lac est un enjeu majeur et l’une des principales considérations dans l’aménagement du site.

Le défi

La société Milder, productrice et importatrice de tubes plastiques, s’est adressée à Walraven pour la conception d’un système de fixation de ses tubes. Des canalisations en PE de grand diamètre ont été installées pour le transport des différents fluides. Un système d’échangeurs de chaleur utilisant la température souterraine pour chauffer ou refroidir l’eau a été mis en place, ce qui constitue une alternative intéressante et économique au chauffage central conventionnel.

La solution

Revit® & BIM® for high quality pipe support design

Nos ingénieurs utilisent Revit®, et c’est l’une des raisons pour lesquelles Kersten Retail, le principal installateur sur ce projet, nous a choisi comme fournisseur. En utilisant le logiciel Revit®, nos ingénieurs produisent des plans et une documentation cohérents, coordonnés et complets. En utilisant les modèles BIM de Walraven, qui contiennent toutes les informations utiles, ils peuvent développer des solutions efficaces et de qualité pour les différentes installations de tubes. Ils peuvent également détecter les éventuels problèmes à temps et éviter les erreurs, le gaspillage et les mesures correctives coûteuses. Pour le projet IJburg, nos ingénieurs ont conçu le support des tubes dans un fichier Revit® distinct lié au fichier principal de Kersten Retail. Une fois approuvés, les plans de la solution ont été communiqués à notre service interne de préfabrication pour l’assemblage. La conception a assuré un assemblage rapide et précis, garantissant un gain de temps et d’argent sur le site.

Ce qui rend ce projet vraiment spécial, c’est que l’isolant Walraven Aerofoam® NBR a été utilisé. Cette mousse à cellules fermées très efficace offre une isolation thermique élevée et une protection contre les problèmes de condensation. En raison du peu d’espace dans la zone de construction, l’entreprise d’isolation a décidé d’appliquer en usine l’isolant Walraven Aerofoam® NBR sur les tuyaux en PE et les distributeurs de l’installation, puis de transporter les pièces préfabriquées sur le chantier. En raison de l’excellente résistance mécanique de la mousse isolante Walraven Aerofoam® NBR, rien n’a été endommagé et la valeur d’isolation élevée a été conservée. Pas besoin de réparations, pas de perte de temps!

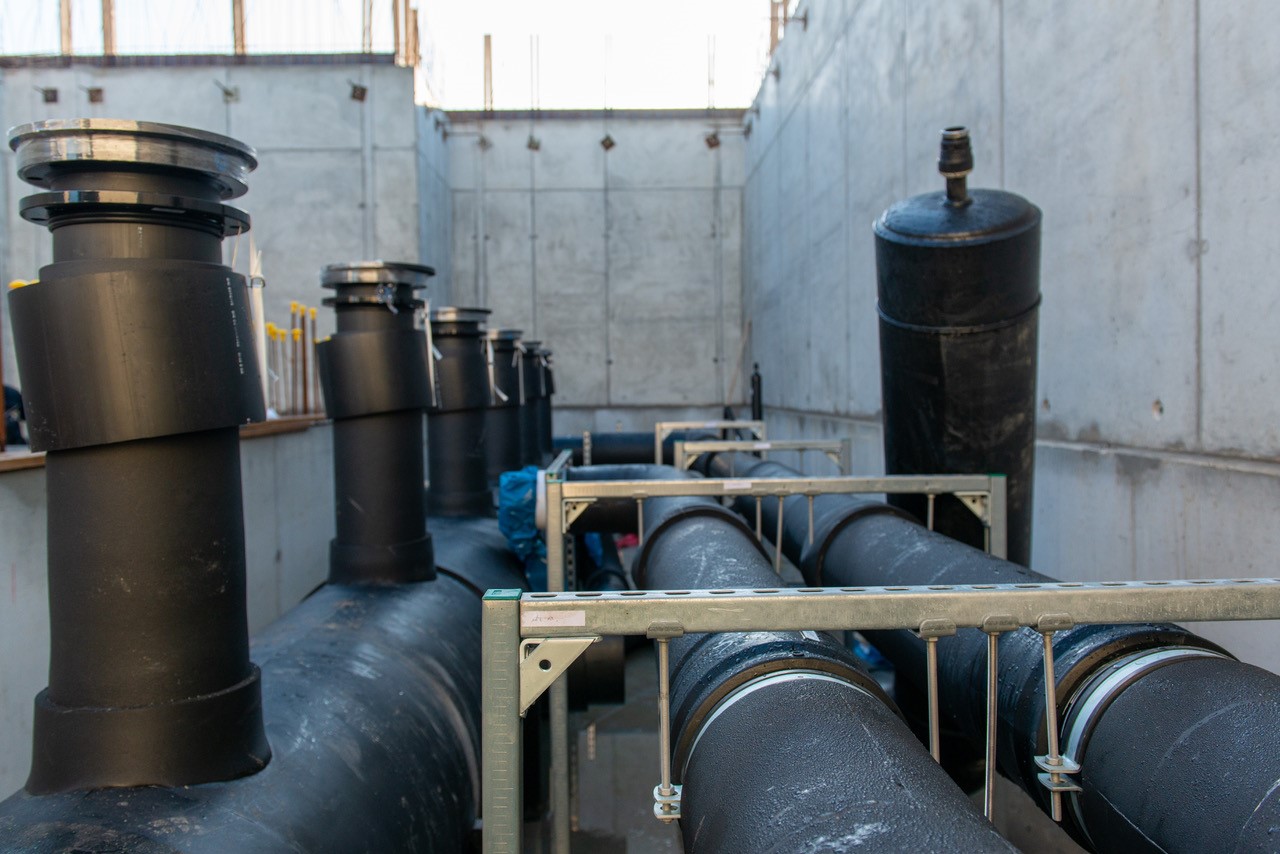

Revit® & BIM® for high quality pipe support design Photo : Kees de Vries





Installation :
pipe support system

Produits utilisés (entre autres) :

Ensemble, nous trouverons la meilleure solution pour votre projet !

Souhaitez-vous en savoir plus sur nos solutions ? Nous pouvons vous aider à trouver et à réaliser la solution la plus pertinente. Nos équipes sont à votre disposition pour vous conseiller et vous orienter. N’hésitez pas à nous contacter !
