BIS TWIST Tiplo

  • brza i jednostavna primjena
    • tiplo se širi i sidri samo tijekom uvrtanja vijka
    • ne okreće se u rupi tijekom uvrtanja vijka
  • za montažu težih opterećenja na masivnim i šupljim podlogama materijala
  • štifta se montira u izbušenu rupu Ø 8 mm ili 10 mm bez dodataka

more specifications

Specifications and packaging

Art.br.ModelLs (mm)Lh (mm)HØ (mm)h0 (mm)T(max.) (Nm)Fa,z (N)Fa,x (N)KKVP

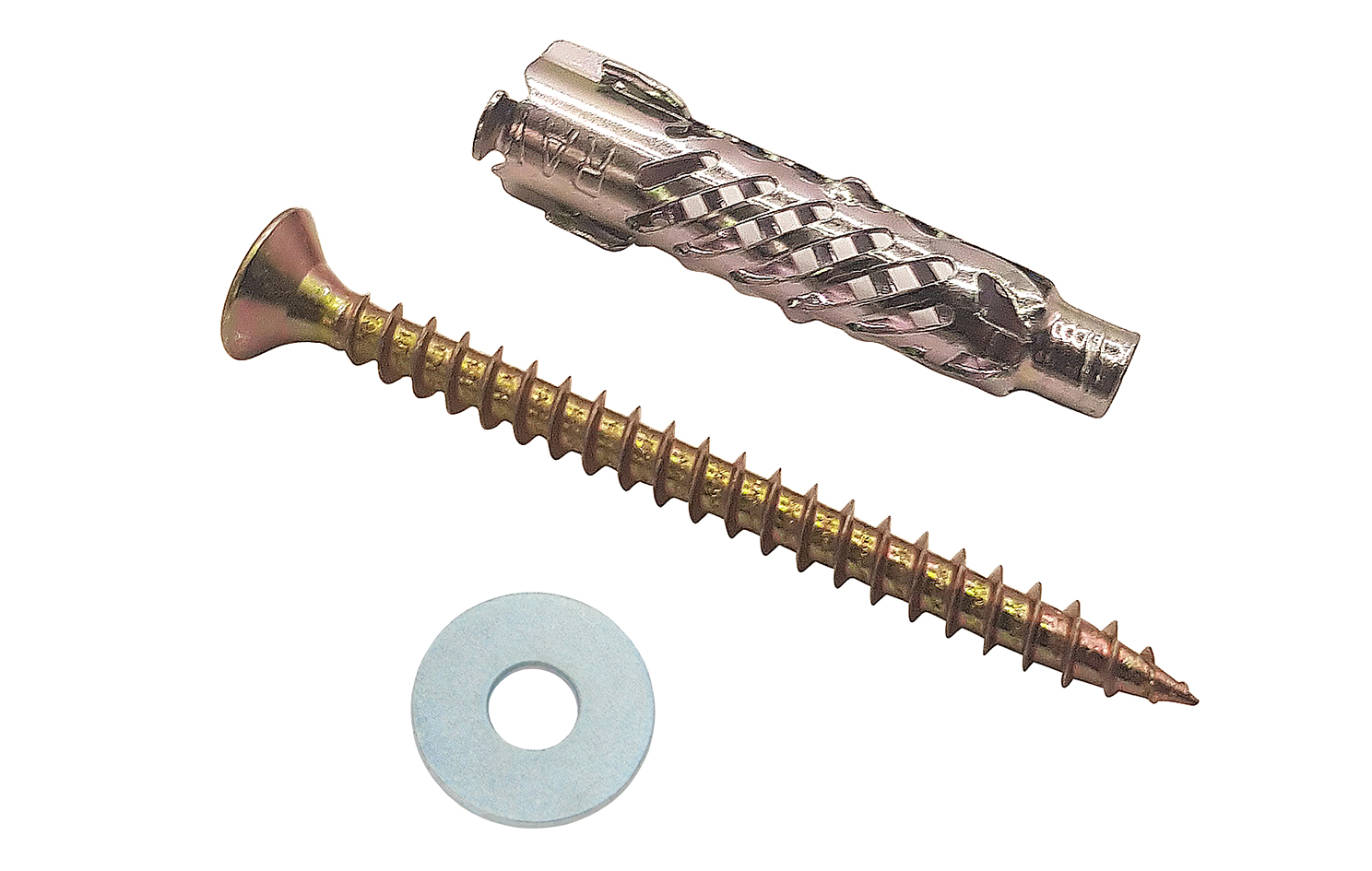

Art.br.6119641ModelSa vijkom (TF) i podloškomL50 mms (mm)6,0Lh (mm)70 (mm)10h<subscript>0</subscript> (mm)65T<subscript>(max.)</subscript> (Nm)7,5F<subscript>a,z</subscript> (N)570F<subscript>a,x</subscript> (N)1.130KK10VP100
Art.br.6119753ModelSa vijkom (TH) i podloškomL50 mms (mm)6,0Lh (mm)60 (mm)10h<subscript>0</subscript> (mm)60T<subscript>(max.)</subscript> (Nm)7,5F<subscript>a,z</subscript> (N)600F<subscript>a,x</subscript> (N)1.520KK50VP300

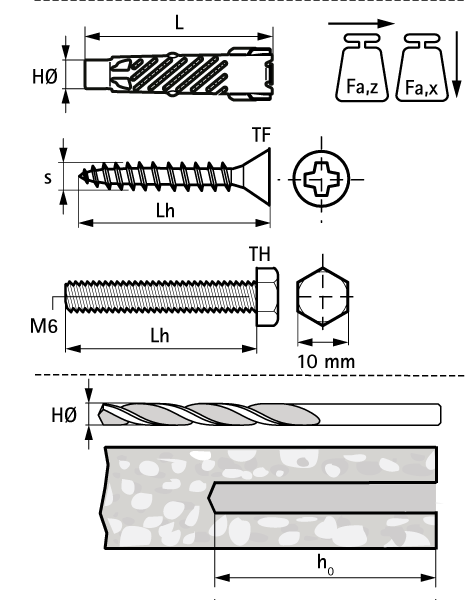

6119XXX_TWIST_WEB_MAATTEKENING

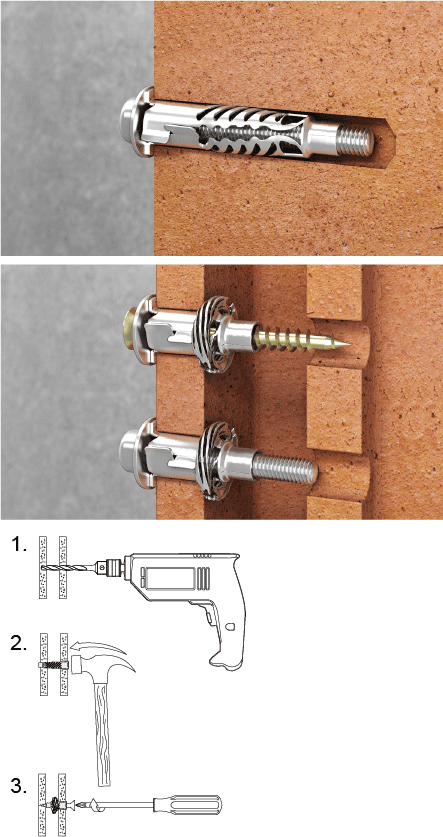

6119XXX_TWIST_WEB_KENMERK

Specifications

  • brza i jednostavna primjena
    • tiplo se širi i sidri samo tijekom uvrtanja vijka
    • ne okreće se u rupi tijekom uvrtanja vijka
  • za montažu težih opterećenja na masivnim i šupljim podlogama materijala
  • štifta se montira u izbušenu rupu Ø 8 mm ili 10 mm bez dodataka
  • ostaje u poziciji kod demontaže vijka
  • sa ravnom glavom
  • sa kragnom koja sprečava da tipla upadne u šuplji prostor
  • pogodan za metrični i konusni navoj vijaka
  • napreže se kod upotrebe u čvrstim materijalima, niže se kod upotrebe u šupljim materijalima
  • HØ 10mm: torque is max. 7,5 Nm
  • materijal: čelik
  • bolja otpornost na požar od plastičnih tipli
  • elektrolizom cinkovan, transparent pacifiran
