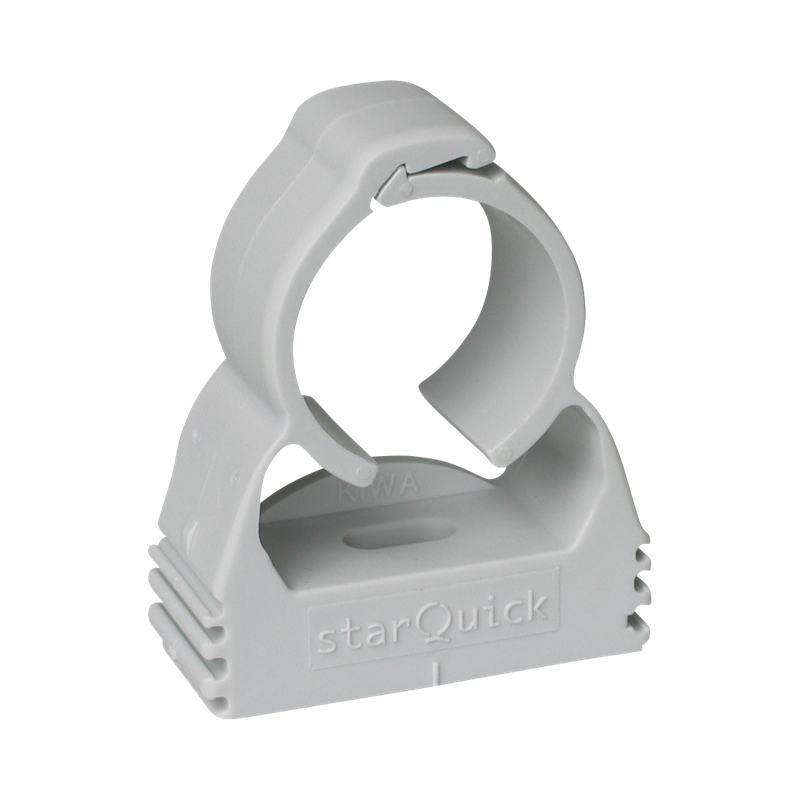

Walraven starQuick® Beugel M6 PA grijs KIWA 12-14mm
voor het bevestigen van leidingen en leidingen aan de muur, vloer of het plafond
Kenmerken
- eéndelige beugel
- de beugel sluit door druk op de leiding te zetten
- voor buitengebruik en installaties in zwembaden, chemische fabrieken, zinkfabrieken, enz.
- door het gepatenteerde koppelprofiel kunnen 2 of meer beugels (t/m Ø 28 - 32 mm) aan elkaar gekoppeld worden
- met voorgemonteerde M6 moer
- materiaal: gemodificeerd PA6 (polyamide), grijs (vlg. RAL 7035)
- bestand tegen UV, veroudering, olie en benzine
- corrosievrij, recyclebaar, halogeenvrij
- temperatuurbestendigheid van ca. -40 °C tot ca. +90 °C (constant); kortstondig tot ca. +130 °C
Technische gegevens
Identificatie
| Productnummer | 0854612 |
|---|
Productafmetingen
| Buitendiameter buis (mm) Referentieletter: D | 12 - 14 |
|---|---|
| Totale hoogte (mm) Referentieletter: H | 40 |
| Totale breedte (mm) Referentieletter: W | 29 |
| Totale diepte (mm) Referentieletter: DtT | 17 |
| Beugel hart afstand hoogte (mm) Referentieletter: cdh | 25 |
| Hoogte (mm) Referentieletter: h | 10.6 |
| Aansluitdraad Referentieletter: G | M6 |
| Beugel midden afstand breedte (mm) Referentieletter: cdw | 9 |
| DN Referentieletter: DN | DN 8 |
| Buisdiameter (Imperial) (inch) Referentieletter: D | ¼ |
| Buisdiameter IPS (inch) Referentieletter: D | ¼ |
Technische eigenschappen
| Gesloten? | Nee |
|---|---|
| Kleur | Grijs |
| Aansluiting | Gat |
| Halogeenvrij | Ja |
| Sluit voorziening | Enkele klik |
| Materiaal | Kunststof |
| Materiaal kwaliteit | PA Nylon 6 (PolyAmide Nylon 6) |
| Max. aantal buizen | 1 |
| Bedrijfstemperatuur (°C) | -40 - 90 |
| Oppervlaktebescherming | Onbehandeld |
| Oppervlaktebehandeling | Onbehandeld |
| Plakbaar? | Ja |
| Type | SQ-12 |
| Type bevestiging | Schroefgat |
| UV-bestendig? | Ja |
| Met inlage | Nee |
Goedkeuringen & Verklaringen
| Goedkeuring KIWA | Ja |
|---|---|
| Goedkeuring UL | Ja |
| Goedkeuring UPC | Nee |
Veilige belasting
| Max. toegestane belasting Faz (N) Referentieletter: Fa,z | 180 |
|---|---|
| Breukbelasting Fbz (N) Referentieletter: Fb,z | 550 |
| Berekende breukbelasting Fbx [kN] (kN) Referentieletter: Fb,x | 0 |
| Berekende breukbelasting Fbz [kN] (kN) Referentieletter: Fb,z | 0.55 |
| Berekende maximaal toegestane belasting Fax [kN] (kN) Referentieletter: Fa,x | 0 |
| Berekende max.toegestane belasting Faz [kN] (kN) Referentieletter: Fa,z | 0.18 |
Gewichten
| Berekend gewicht (g) | 7 |
|---|---|
| Berekend gewicht [kg] (kg) | 0.01 |
Verpakkingsgegevens
| Verpakking vorm 1 | Kartonnen doos |
|---|---|
| Verpakking aantal 1 | 100 |
| Verpakkingshoogte 1 (mm) | 110 |
| Verpakkingsbreedte 1 (mm) | 138 |
| Verpakkingslengte 1 (mm) | 188 |
| Verpakkingsgewicht 1 (g) | 775 |
| Verpakking vorm 2 | Kartonnen doos |
| Verpakking aantal 2 | 1200 |
| Verpakkingshoogte 2 (mm) | 375 |
| Verpakkingsbreedte 2 (mm) | 298 |
| Verpakkingslengte 2 (mm) | 393 |
| Verpakkingsgewicht 2 (g) | 9765 |
| Verpakkingsvorm 3 | Pallet ISO 0-1/1 |
| Verpakkingsaantal 3 | 19200 |
| Verpakkingshoogte 3 (mm) | 910 |
| Verpakkingsbreedte 3 (mm) | 1200 |
| Verpakkingslengte 3 (mm) | 800 |
| Verpakkingsgewicht 3 (g) | 156240 |
| Verpakkingsvorm 4 | Geen verpakking aanwezig |
