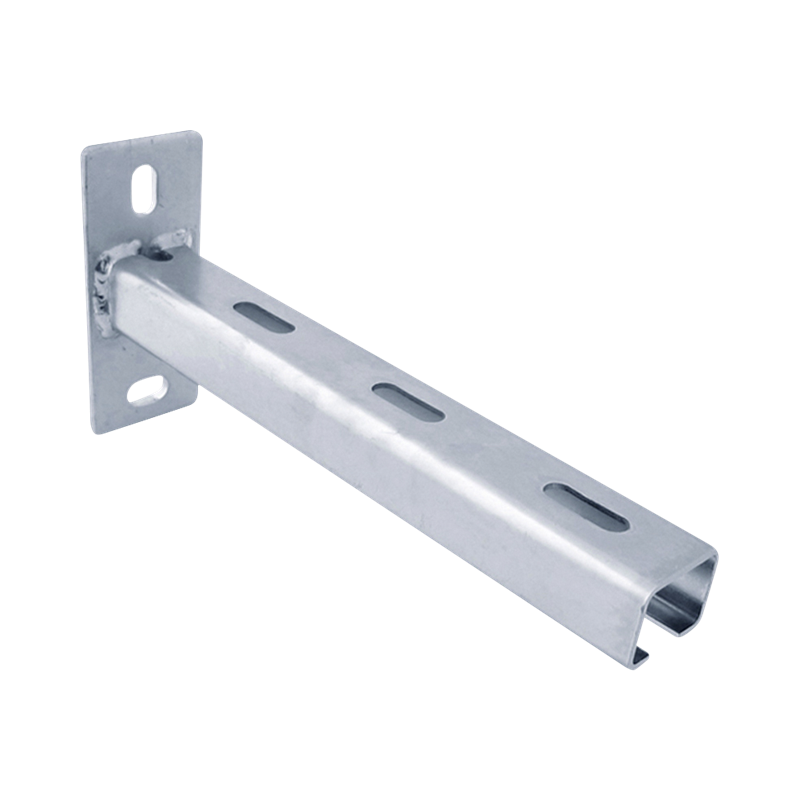

Walraven Wandconsole WM3 BUP 550mm
bevestiging aan muur of plafond
Kenmerken
- muurplaat met gelast C-profiel
- perfect geschikt om aan het plafond te hangen
- sleuven op 90° ten opzichte van elkaar om de bevestiging te vereenvoudigen
- cO2-gelast
- materiaal: staal
- product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
- geschikt voor binnen- en buitentoepassingen
- doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
- voor meer informatie over de max. toegestane belasting (Fa,z) verwijzen wij naar de railbelastingstabellen of onze online datasheet ‘Technische gegevens Walraven RapidRail®'
Technische gegevens
Identificatie
| Productnummer | 6603355 |
|---|
Productafmetingen
| Lengte (mm) Referentieletter: l | 550 |
|---|---|
| Totale hoogte (mm) Referentieletter: H | 163 |
| Totale breedte (mm) Referentieletter: W | 70 |
| Totale lengte (mm) Referentieletter: L | 558 |
| Materiaal dikte (mm) Referentieletter: MT | 8 |
| Verankeringssleuf (mm) Referentieletter: AS | 34x14 |
| Profiel opening (mm) Referentieletter: S | 18 |
| Hart-tot-hart afstand (mm) Referentieletter: k | 115 |
| Bevestigingssleuf (mm) Referentieletter: FS | 40x13 |
| Hoogte (mm) Referentieletter: h | 160 |
| Materiaal dikte 2 (mm) Referentieletter: MT 2 | 3 |
| Spoed (mm) Referentieletter: P | 100 |
| Breedte (mm) Referentieletter: w | 70 |
Technische eigenschappen
| Type | 50x40 |
|---|---|
| Materiaal | Staal |
| Materiaal kwaliteit | St. 1.0038 (S235JR) |
| Profiel model | Enkelvoudig profiel |
| Profiel vorm | C-profiel |
| Oppervlaktebescherming | BUP1000 |
| Oppervlaktebehandeling | Onbehandeld |
| Type perforatie | Rug geperforeerd |
Goedkeuringen & Verklaringen
| Goedkeuring EN1363-1 | Nee |
|---|
Veilige belasting
| Max. toegestane belasting Faz (N) Referentieletter: Fa,z | 770 |
|---|
Gewichten
| Berekend gewicht (g) | 2370 |
|---|---|
| Berekend gewicht [kg] (kg) | 2.37 |
Verpakkingsgegevens
| Verpakking vorm 1 | Onverpakt |
|---|---|
| Verpakking aantal 1 | 1 |
| Verpakking vorm 2 | Pallet ISO 0-1/1 |
| Verpakking aantal 2 | 200 |
| Verpakkingshoogte 2 (mm) | 915 |
| Verpakkingsbreedte 2 (mm) | 1200 |
| Verpakkingslengte 2 (mm) | 800 |
| Verpakkingsgewicht 2 (g) | 527000 |
| Verpakkingsvorm 3 | Geen verpakking aanwezig |
