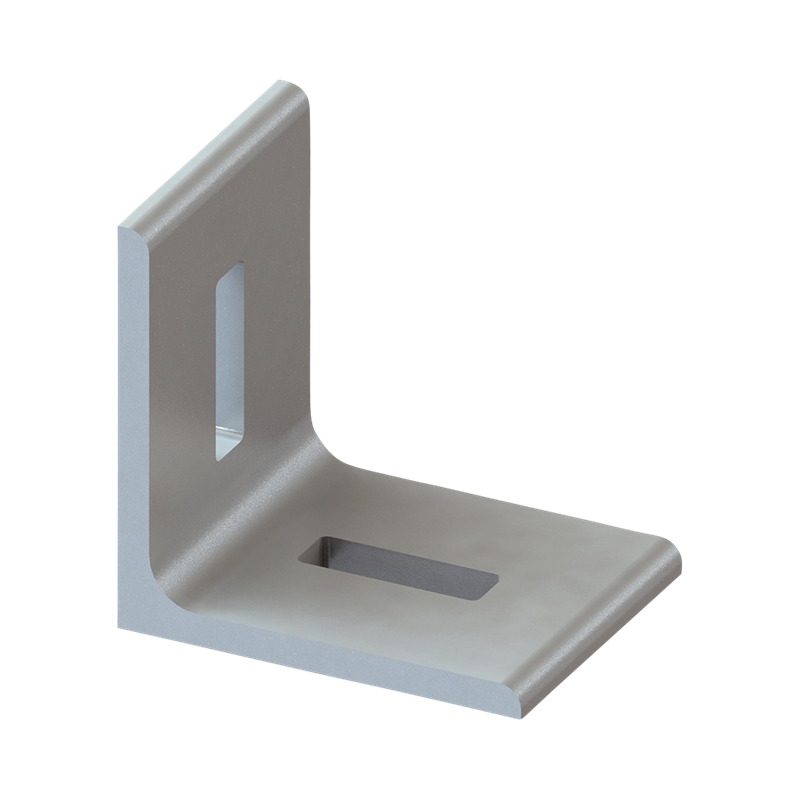

Walraven Maxx 1.1 80 Kątownik 2-otwory ocynk ogniowy 100x100
do tworzenia połączeń z użyciem systemu Maxx
Funkcje
- 2-otworowy łącznik do profili Maxx
- dla dodatkowej stabilności wykonany z L-kształtnej stali
- materiał: stal S235JR
- ocynkowane ogniowo
Specyfikacje
Specyfikacja
| Numer produktu | 6681010 |
|---|
Wymiary produktu
| Kąt (°) List referencyjny: a | 90 |
|---|---|
| Wysokość (mm) List referencyjny: h | 100 |
| Długość (mm) List referencyjny: l | 100 |
| Grubość materiału (mm) List referencyjny: MT | 8 |
| Całkowita wysokość (mm) List referencyjny: H | 100 |
| Całkowita szerokość (mm) List referencyjny: W | 80 |
| Całkowita długość (mm) List referencyjny: L | 100 |
Charakterystyka techniczna
| Dla rodzaju szyny | 80x80 |
|---|---|
| Moment obrotowy dla instalacji (Nm) List referencyjny: Tinst | 75 |
| Kolor | Cynk |
| Materiał | Stal |
| Jakość materiału | St. 1.0038 (S235JR) |
| Model | Kąt |
| Ochrona powierzchni | Cynkowanie ogniowe |
| Obróbka powierzchni | Nieleczony |
Aprobaty
| Dopuszczenie ITB (KOT) | No |
|---|
Dopuszczalne obciążenie
| Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z | 14500 |
|---|---|
| Maksymalne dopuszczalne obciążenie Fax (N) List referencyjny: Fa,x | 5000 |
Waga
| Obliczona waga (g) | 897 |
|---|---|
| Obliczona waga [kg] (kg) | 0.9 |
Opakowania
| Opakowanie 1 Kształt | Unpacked |
|---|---|
| Opakowanie 1 Ilość | 1 |
| Opakowanie 2 Kształt | Pallet ISO 0-1/1 |
| Opakowanie 2 Ilość | 440 |
| Opakowanie 2 Wysokość (mm) | 345 |
| Opakowanie 2 Szerokość (mm) | 1200 |
| Opakowanie 2 Długość (mm) | 800 |
| Opakowanie 2 Waga (g) | 424000 |
| Opakowanie 3 Kształt | No Pack Type Available |
