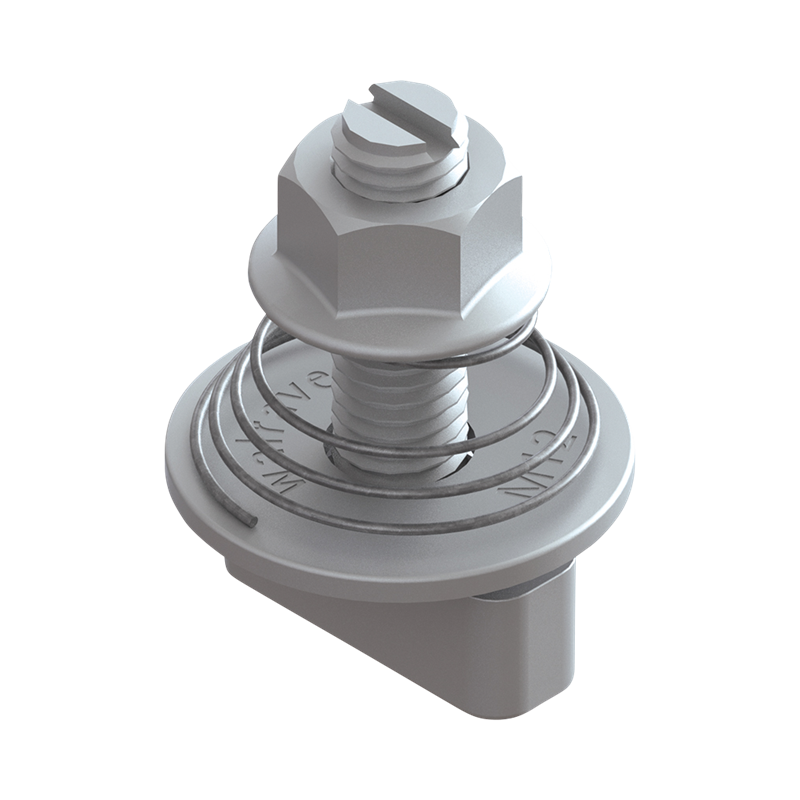

Walraven Maxx HF Śruba młotkowa M12x40mm

do mocowania w profilach zamkniętych Maxx

65219214 Linia produktów: Walraven Maxx
Pobierz

Uzyskaj wsparcie projektowe

Walraven Maxx HF Śruba młotkowa M12x40mm

do mocowania w profilach zamkniętych Maxx

65219214

Consent

Funkcje

  • umożliwia wstępne połączenie elementów
  • utrzymuje połączenie w miejscu przed ostatecznym dokręceniem
  • szybki montaż w perforacji profilu poprzez włożenie, dociśnięcie i obrót o 90°
  • widoczny znak informujący o pozycji końcówki młoteczka
  • z kwadratowym trzpieniem do blokowania elementu w profilu podczas ostatecznego dokręcania
  • materiał: stal, klasa wytrzymałości 8.8; sprężyna wykonana ze stali nierdzewnej (AISI 316)
  • ocynkowane ogniowo
Walraven Maxx HF Śruba młotkowa M12x40mm
Walraven Maxx HF Śruba młotkowa M12x40mm
Application
Walraven Maxx HF Śruba młotkowa M12x40mm
Walraven Maxx HF Śruba młotkowa M12x40mm
Application

Specyfikacje

Walraven Maxx Śruba młotkowa

Specyfikacja
Specyfikacja
Numer produktu 65219214

Wymiary produktu
Wymiary produktu
Rozmiar gwintu List referencyjny: TS M12
Długość użytkowa (mm) List referencyjny: LU 35
Całkowita wysokość (mm) List referencyjny: H 55
Całkowita szerokość (mm) List referencyjny: W 40
Całkowita długość (mm) List referencyjny: L 40
Szerokość klucza do nakrętek (WAF) (mm) List referencyjny: WAF,cn 19
Wysokość (mm) List referencyjny: h 55
Skok gwintu (mm) List referencyjny: TP 1.75

Charakterystyka techniczna
Charakterystyka techniczna
Moment obrotowy dla instalacji (Nm) List referencyjny: Tinst 75
Kolor Cynk
Materiał Stal
Jakość materiału Klasa 8.8
Odpowiedni dla Kwadratowy profil rurowy
Ochrona powierzchni Cynkowanie ogniowe
Obróbka powierzchni Nieleczony
Z nakrętką i podkładką? Yes

Dopuszczalne obciążenie
Dopuszczalne obciążenie
Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z 14500

Waga
Waga
Obliczona waga (g) 124
Obliczona waga [kg] (kg) 0.12

Opakowania
Opakowania
Opakowanie 1 Kształt Cardboard Box
Opakowanie 1 Ilość 25
Opakowanie 1 Wysokość (mm) 70
Opakowanie 1 Szerokość (mm) 200
Opakowanie 1 Długość (mm) 266
Opakowanie 1 Waga (g) 3199
Opakowanie 2 Kształt Pallet ISO 0-1/1
Opakowanie 2 Ilość 10800
Opakowanie 2 Wysokość (mm) 984
Opakowanie 2 Szerokość (mm) 1200
Opakowanie 2 Długość (mm) 800
Opakowanie 2 Waga (g) 1381584
Opakowanie 3 Kształt No Pack Type Available

Pliki do pobrania i certyfikaty

H20526 Walraven Maxx Śruba młotkowa PDF | PL | Karta katalogowa Pobierz
