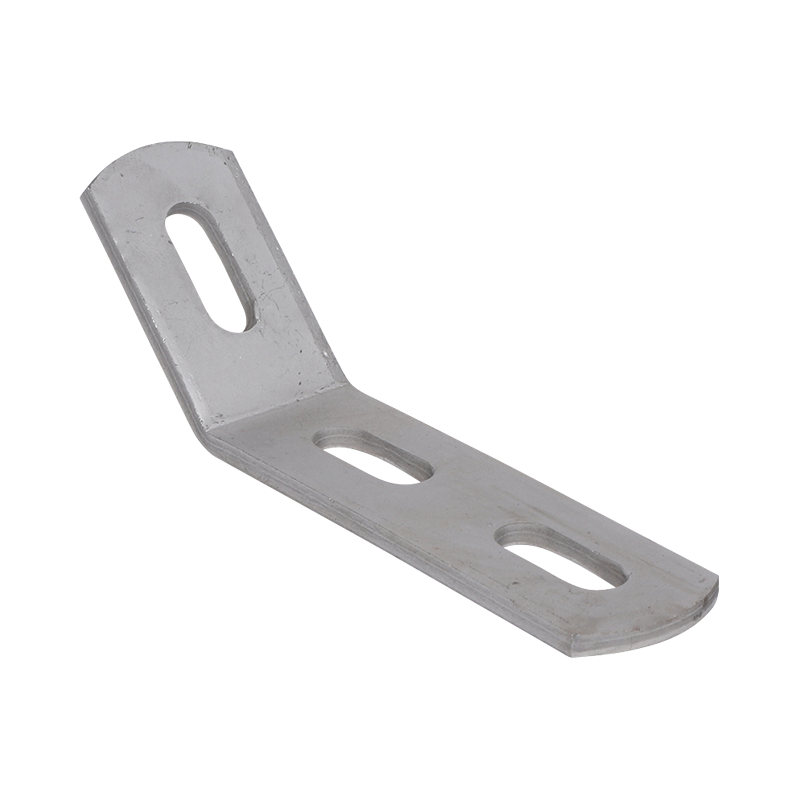

Walraven Kątownik do szyn RapidRail® niezmontowany STN 135st
Funkcje
- do połączeń konstrukcyjnych szyn montażowych
- materiał: stal nierdzewna 1.4401 (AISI 316)
- nadaje się do szyn 27x18, 30x15, 30x20, 30x30
Specyfikacje
Specyfikacja
| Numer produktu | 6587135 |
|---|
Wymiary produktu
| Kąt (°) List referencyjny: a | 135 |
|---|---|
| Wysokość (mm) List referencyjny: h | 43.6 |
| Szerokość (mm) List referencyjny: w | 30 |
| Długość (mm) List referencyjny: l | 89 |
| Grubość materiału (mm) List referencyjny: MT | 4 |
| Całkowita wysokość (mm) List referencyjny: H | 43.6 |
| Całkowita szerokość (mm) List referencyjny: W | 30 |
| Całkowita długość (mm) List referencyjny: L | 140 |
Charakterystyka techniczna
| Dla rodzaju szyny | 30x15, 30x30 |
|---|---|
| Moment obrotowy dla instalacji (Nm) List referencyjny: Tinst | 20 |
| Materiał | Stal nierdzewna |
| Jakość materiału | 1.4404 (AISI 316L) |
| Model | Kąt |
| Odpowiedni dla | Profil C |
| Ochrona powierzchni | Niesklasyfikowany |
| Obróbka powierzchni | Trawiony |
Aprobaty
| Dopuszczenie ITB (KOT) | Yes |
|---|
Waga
| Obliczona waga (g) | 108 |
|---|---|
| Obliczona waga [kg] (kg) | 0.11 |
Opakowania
| Opakowanie 1 Kształt | Cardboard Box |
|---|---|
| Opakowanie 1 Ilość | 50 |
| Opakowanie 1 Wysokość (mm) | 105 |
| Opakowanie 1 Szerokość (mm) | 200 |
| Opakowanie 1 Długość (mm) | 266 |
| Opakowanie 1 Waga (g) | 5511 |
| Opakowanie 2 Kształt | Pallet ISO 0-1/1 |
| Opakowanie 2 Ilość | 6300 |
| Opakowanie 2 Wysokość (mm) | 984 |
| Opakowanie 2 Szerokość (mm) | 1200 |
| Opakowanie 2 Długość (mm) | 800 |
| Opakowanie 2 Waga (g) | 715386 |
| Opakowanie 3 Kształt | No Pack Type Available |
