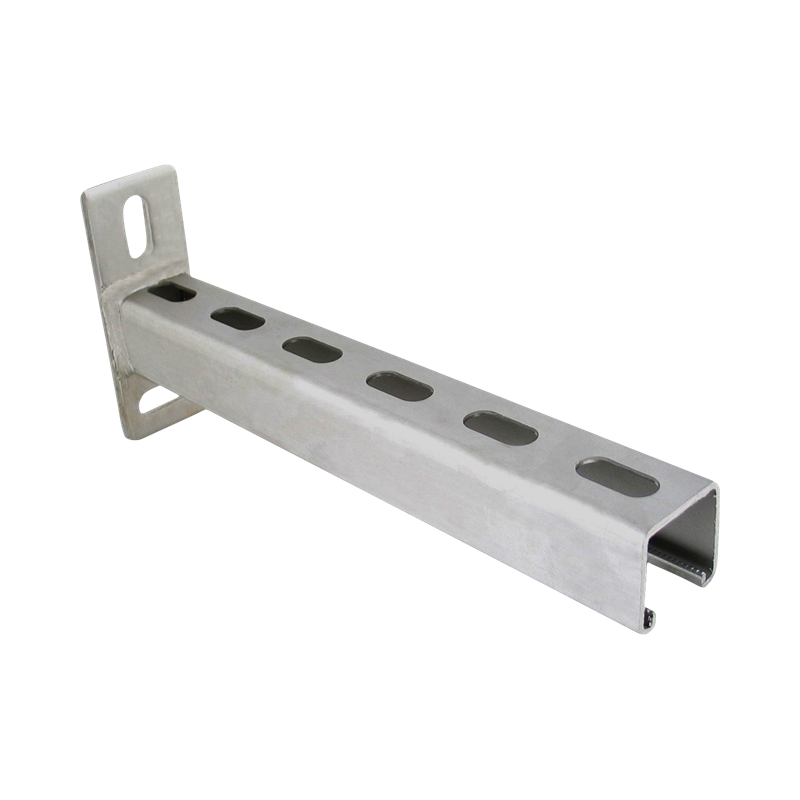

Walraven RapidStrut® Konsola 41x41 STN 450mm

mocowanie do ścian

6607863 Linia produktów: Walraven RapidStrut®Zastosowanie: Stal nierdzewna
Pobierz

Uzyskaj wsparcie projektowe

Walraven RapidStrut® Konsola 41x41 STN 450mm

mocowanie do ścian

6607863

Consent

Funkcje

  • płyta ścienna przyspawana do profilu Walraven RapidStrut®
  • szczeliny pod kątem 90° względem siebie, aby uprościć mocowanie
  • Spawane CO2
  • uformowane do wewnątrz kołnierze z ząbkowanym profilem dla dodatkowej przyczepności
  • materiał: stal nierdzewna 1.4404 (AISI 316)
  • materiał: stal nierdzewna 1.4404 (AISI 316L)
  • Więcej informacji na temat maksymalnego dopuszczalnego obciążenia (Faz) można znaleźć w tabelach obciążeń lub w naszej internetowej karcie danych "Dane techniczne Walraven RapidRail®".
Walraven RapidStrut® Konsola 41x41 STN 450mm
Walraven RapidStrut® Konsola 41x41 STN 450mm
Walraven RapidStrut® Konsola 41x41 STN 450mm
Walraven RapidStrut® Konsola 41x41 STN 450mm

Specyfikacje

Walraven RapidStrut® Konsola STN

Specyfikacja
Specyfikacja
Numer produktu 6607863

Wymiary produktu
Wymiary produktu
Długość (mm) List referencyjny: l 450
Całkowita wysokość (mm) List referencyjny: H 130
Całkowita szerokość (mm) List referencyjny: W 45
Całkowita długość (mm) List referencyjny: L 458
Grubość materiału (mm) List referencyjny: MT 8
Gniazdo kotwienia (mm) List referencyjny: AS 30x13
Otwarcie profilu (mm) List referencyjny: S 22
Odległość od osi do osi (mm) List referencyjny: k 87.5
Gniazdo mocujące (mm) List referencyjny: FS 30x14
Wysokość (mm) List referencyjny: h 130
Grubość materiału 2 (mm) List referencyjny: MT 2 2.5
Odstęp (mm) List referencyjny: P 50
Szerokość (mm) List referencyjny: w 45

Charakterystyka techniczna
Charakterystyka techniczna
Typ 41x41x2,5
Materiał Stal nierdzewna
Jakość materiału 1.4404 (AISI 316L)
Model profilu Profil pojedynczy
Kształt profilu Profil C
Ochrona powierzchni Niesklasyfikowany
Obróbka powierzchni Nieleczony
Rodzaj perforacji Perforowane plecy

Aprobaty
Aprobaty
Dopuszczenie EN1363-1 Yes
Dopuszczenie ITB (KOT) Yes

Dopuszczalne obciążenie
Dopuszczalne obciążenie
Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z 353

Waga
Waga
Obliczona waga (g) 1470
Obliczona waga [kg] (kg) 1.47

Opakowania
Opakowania
Opakowanie 1 Kształt Cardboard Box
Opakowanie 1 Ilość 10
Opakowanie 1 Wysokość (mm) 101
Opakowanie 1 Szerokość (mm) 398
Opakowanie 1 Długość (mm) 530
Opakowanie 1 Waga (g) 15100
Opakowanie 2 Kształt Pallet ISO 0-1/1
Opakowanie 2 Ilość 320
Opakowanie 2 Wysokość (mm) 952
Opakowanie 2 Szerokość (mm) 1200
Opakowanie 2 Długość (mm) 800
Opakowanie 2 Waga (g) 504000
Opakowanie 3 Kształt No Pack Type Available

Pliki do pobrania i certyfikaty

M5005 Walraven RapidStrut® Konsola STN PDF | PL | Karta katalogowa Pobierz
