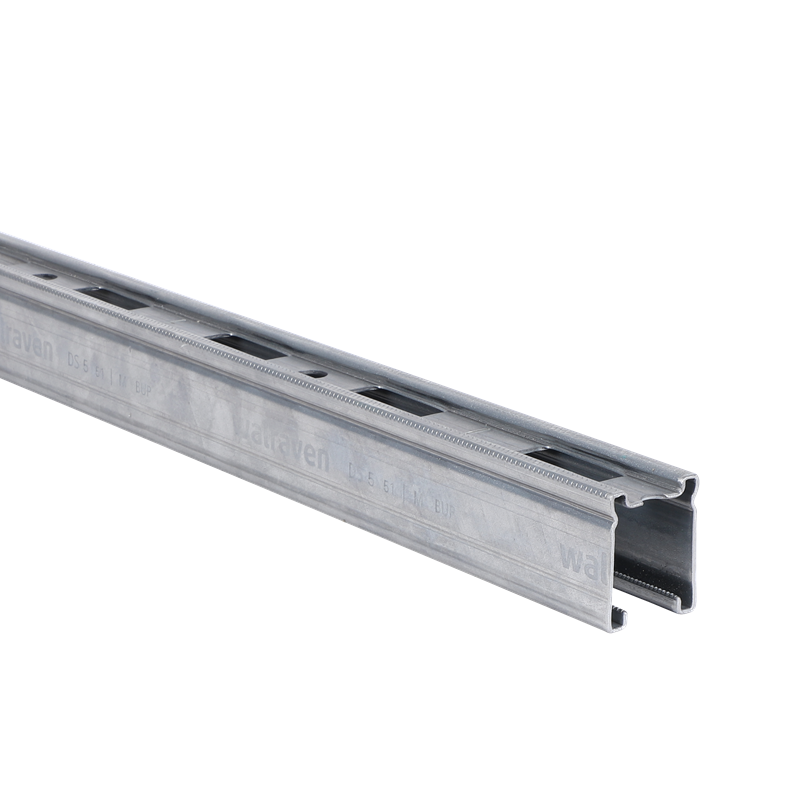

Walraven RapidStrut® Szyna 51|M DS5 2m BUP 41x51/2,0

dla zamocowań średniej wagi

65058252 Linia produktów: Walraven RapidStrut®

Funkcje

do szybkiego i łatwego mocowania
unikalna perforacja umożliwiająca montaż akcesoriów BIS RapidStrut® po obu stronach szyny
bardzo wysoka odporność na korozję (Walraven BIS UltraProtect® 1000)
powłoka antykorozyjna zabezpieczająca także krawędzie po cięciu
wytrzymałość minimalna równa Walraven RapidStrut® 41x41x2,5 mm
posiadają powtarzalną perforację
odległość pomiędzy końcem szyny a pierwszym oczkiem perforacji jest zawsze taka sama
posiadają naciętą centymetrową skalę na boku szyn
wewnętrzne krawędzie szyn mają nacięte "ząbki" w celu lepszego zblokowania nakrętek ślizgowych
materiał: stal 1.0242
produkt jest elementem systemu Walraven BIS UltraProtect® 1000
odpowiednie także do zastosowań na zewnątrz budynków
odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
Więcej informacji na temat maksymalnego dopuszczalnego obciążenia (Faz) można znaleźć w tabelach obciążeń lub w naszej internetowej karcie danych "Walraven RapidStrut® Data Sheet".

Specyfikacja
Numer produktu	65058252

Wymiary produktu
Całkowita wysokość (mm) List referencyjny: H	51
Całkowita szerokość (mm) List referencyjny: W	41
Całkowita długość (mm) List referencyjny: L	2000
Grubość materiału (mm) List referencyjny: MT	2
Otwarcie profilu (mm) List referencyjny: S	22
Otwór mocujący (mm) List referencyjny: FH	22
Odstęp między elementami (mm) List referencyjny: IS	21
Odstęp między elementami 2 (mm) List referencyjny: IS 2	21
Początkowy odstęp elementu (mm) List referencyjny: ISD	27.5
Odstęp (mm) List referencyjny: P	100
Odstęp 2 (mm) List referencyjny: P 2	200

Charakterystyka techniczna
Typ	51 \| M
Kolor	Cynk
Grubość warstwy antykorozyjnej (µm)	25
Materiał	Stal
Jakość materiału	St. 1.0242
Moment bezwładności Iy (cm⁴)	9.87
Moment bezwładności Iz (cm⁴)	9.72
Model profilu	Profil pojedynczy
Kształt profilu	Profil C
Moduł przekroju Wy (cm³)	3.64
Moduł przekroju Wz (cm³)	4.71
Element do odłamania	No
Odpowiedni do zachowania integralności obwodu	No
Ochrona powierzchni	BUP1000
Obróbka powierzchni	Nieleczony
Rodzaj perforacji	Perforowane plecy
Z ząbkowaniem?	Yes

Dopuszczalne obciążenie
Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z	2730
Obliczeniowe maksymalne dopuszczalne obciążenie Faz [kN] (kN) List referencyjny: Fa,z	2.73

Waga
Obliczona waga (g)	4760
Obliczona waga [kg] (kg)	4.76
