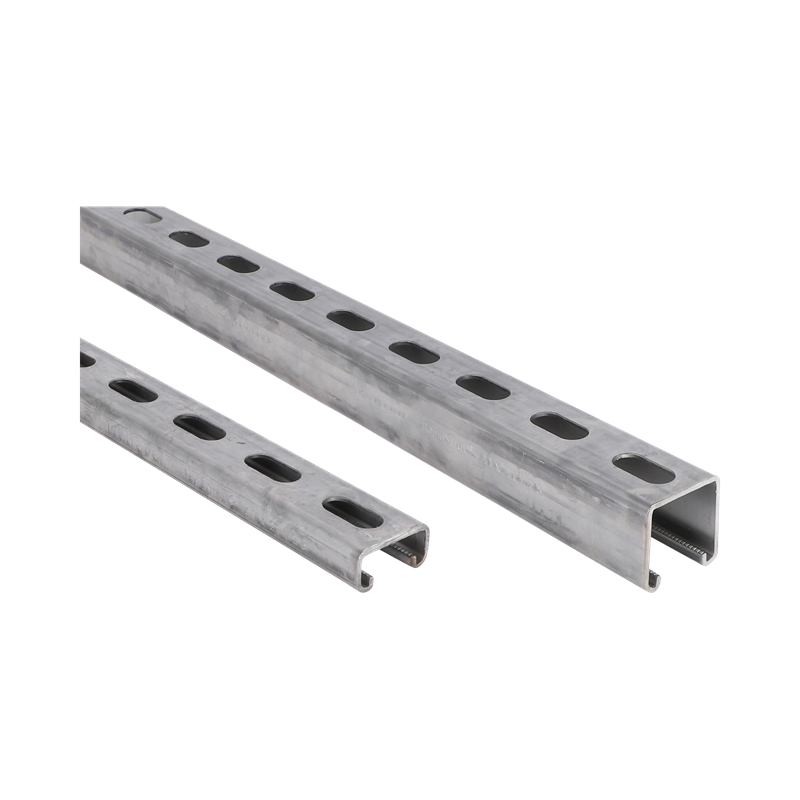

Walraven RapidStrut® Szyna 21|H 3m STN 41x21/2,5

podwieszenia i podpory

6507327 Linia produktów: Walraven RapidStrut®Zastosowanie: Stal nierdzewna

Funkcje

uniwersalny system szynowy
odległość między końcem szyny a pierwszym otworem jest zawsze równa
ciągła podziałka centymetrowa po jednej stronie
uformowane do wewnątrz kołnierze z ząbkowanym profilem dla dodatkowej przyczepności
Więcej informacji na temat maksymalnego dopuszczalnego obciążenia (Faz) można znaleźć w tabelach obciążeń lub w naszej internetowej karcie danych "Walraven RapidStrut® Data Sheet".
materiał: stal nierdzewna 1.4404 (AISI 316L)
Więcej informacji na temat maksymalnego dopuszczalnego obciążenia (Faz) można znaleźć w tabelach obciążeń lub w naszej internetowej karcie danych "Dane techniczne Walraven RapidRail®".

Specyfikacja
Numer produktu	6507327

Wymiary produktu
Całkowita wysokość (mm) List referencyjny: H	21
Całkowita szerokość (mm) List referencyjny: W	41
Całkowita długość (mm) List referencyjny: L	3000
Grubość materiału (mm) List referencyjny: MT	2.5
Otwarcie profilu (mm) List referencyjny: S	22
Otwór mocujący (mm) List referencyjny: FH	14
Gniazdo mocujące (mm) List referencyjny: FS	30x14
Początkowy odstęp elementu (mm) List referencyjny: ISD	10
Odstęp (mm) List referencyjny: P	50

Charakterystyka techniczna
Typ	41x21x2,5
Kolor	Stal nierdzewna
Materiał	Stal nierdzewna
Jakość materiału	1.4404 (AISI 316L)
Moment bezwładności Iy (cm⁴)	1.01
Moment bezwładności Iz (cm⁴)	5.4
Model profilu	Profil pojedynczy
Kształt profilu	Profil C
Moduł przekroju Wy (cm³)	0.93
Moduł przekroju Wz (cm³)	2.61
Element do odłamania	No
Odpowiedni do zachowania integralności obwodu	No
Ochrona powierzchni	Niesklasyfikowany
Obróbka powierzchni	Nieleczony
Rodzaj perforacji	Perforowane plecy
Z ząbkowaniem?	Yes

Dopuszczalne obciążenie
Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z	624
Obliczeniowe maksymalne dopuszczalne obciążenie Faz [kN] (kN) List referencyjny: Fa,z	0.62

Waga
Obliczona waga (g)	5031
Obliczona waga [kg] (kg)	5.03
