Den kompletta guiden för rörklammer

Vad är en rörklammer?

Rörklammer, eller rörupphängning, definieras bäst som stödmekanismen för upphängda rör, oavsett om det är horisontellt eller vertikalt, intill en yta. De är viktiga för att säkerställa att alla rör är ordentligt fixerade samtidigt som de möjliggör eventuell rörelse eller expansion.

Rörklammer finns i många variationer eftersom kraven för rörupphängning kan sträcka sig från enkel förankring på plats till mer komplexa scenarier med rörrörelser eller tunga laster. Det är viktigt att rätt rörklammer används för att säkerställa installationens hållbarhet. Fel val av rörklammer/infästning kan orsaka betydande och kostsamma skador på en byggnad, så det är viktigt att få rätt.

Contents

Huvudtyperna av rörklammer

standard piep clamps

Standard rörklammer

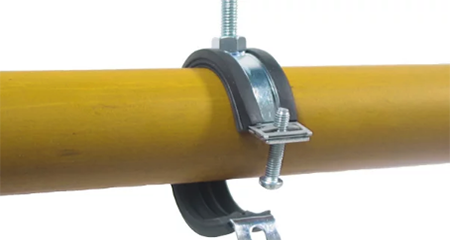

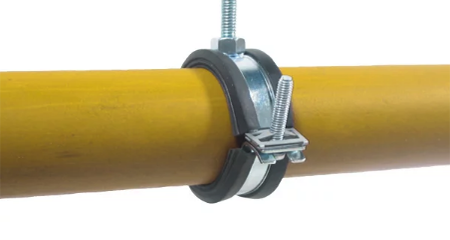

Standard rörklammer fixeras vanligtvis med två skruvar – en på vardera sidan om klammern. De kan vara med gummi och utan gummi, beroende på applikation, finns en mängd olika storlekar att välja mellan.

Dessa klammers har utvecklats och Walraven erbjuder nu en enskruvsrörklammer med ett snabblåssystem som fästs på plats helt enkelt genom att trycka ihop klammern för hand.

Bäst för raka installationer av metall- eller plaströr.

Standard rörklammer➤

saddle pipe clamps

Traditionella rörklammer

Traditionella rörklammer inkluderar splitband, rundjärnsbyglar och sadelklammer, som oftast används för att hålla stål- eller kopparrör. De har inget gummiinlägg så de passar bäst för rör där det inte finns några ytterligare variabler som temperatur eller ljudisolering.

Bäst för stål- och kopparrör med stor diameter där en grundläggande, traditionell konsol föredras och det inte finns några speciella krav på gummiinlägg.

Saddelklammor ➤

.

plastic pipe clamps

Plastklammer

Plastklammor används främst på plaströr eller inhemska kopparrör. De är perfekta för lätta laster och rör med mindre diameter. De är också bra för jobb där många rörklammer krävs på grund av sin snabba installationstid.

Plastklammer, som Walravens starQuick®, tillverkas nu för ultra-snabb installation. Du kan helt enkelt fixa röret på plats utan ytterligare fixeringar.

Bäst för sanitets-, värme- och elektriska installationer samt frätande miljöer.

Plastklammer ➤

heavy duty pipe clamps

Heavy duty rörklammer

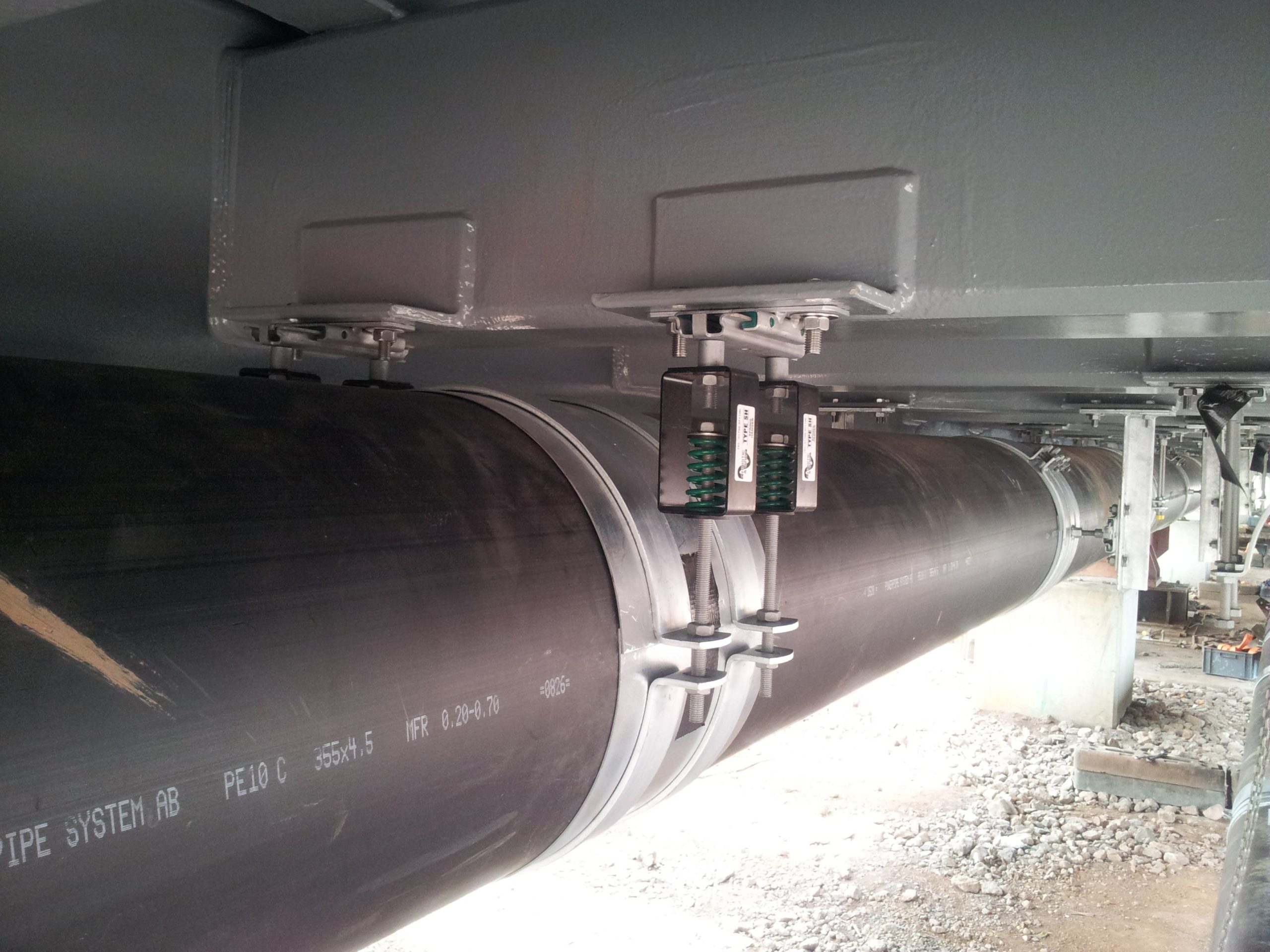

Heavy duty rörklammer som är våra industriella rörklammer har en hög säker belastningnivå, så de är konstruerade för användning där ett tungt last stöd krävs. De kan användas inomhus och utomhus och finns både med och utan gummiinlägg. De har moderna funktioner som gör dem enklare att montera än traditionella rörklammer.

Bäst för säker fixering av tunga rörledningar inomhus eller utomhus.

Heavy duty rörklammer ➤

pipe clamps

Hur fungerar rörklammern?

I de flesta fall fungerar rörklammern genom att fästa säkert runt röret och hänga upp det från en yta eller ett skensystem. Rörklammern låser sig runt röret för att klämma fast det så att det är säkert. Eftersom det finns många olika typer av rörklammer, kommer du att upptäcka att de olika sorterna kan fungera lite annorlunda.

  • Standard rörklammer fungerar genom att fästa två skruvar på plats, en på vardera sidan om klammerm. Mer avancerade versioner av standard rörklammer kan innehålla enskilda skruvrörsklammer för snabbare fastsättning och mer avancerade två skruvklammer som har ytterligare funktioner såsom antiförlustbrickor och låsmuttrar och skruvar.
  • Sadelklammer fungerar genom att fästa över den övre delen av röret, medan den andra halvan sitter på en plan yta.
  • Plastklammer kan fungera på olika sätt. När det gäller BIS starQuick® är den vanligtvis fäst på väggen med en skruv eller plugg och du trycker helt enkelt in röret i klammern och den kommer att stängas på sig själv för ultrasnabb och säker fastsättning.
  • Rundjärnsbyglar gör att röret kan sitta i den nedre delen av klammer.

Vi gör det enkelt att använda rörklammer

När du letar efter en enkel och snabb installation av rörklammer är en enda skruvklammer svaret. BISMAT Flash är en unik, toppmodern produkt som inte kräver några verktyg för att fästa klammern på plats. Du använder bara ett finger för att trycka på skruven och låsa den på plats. BISMAT Flash är särskilt användbart när du jobbar med långa rörledningar eftersom du kan spara upp till 40% fixeringstid.

Bilderna nedan visar hur enkelt BISMAT Flash är att använda.

adjustable pipe clamp

rubber pipe clamp

standard pipe clamp

Vilka rörklammer är bäst?

När det gäller att välja den bästa rörupphängningen för ett jobb finns det ingen ”one size fits all” -lösning. Att välja de bästa fixeringarna beror faktiskt på varje unik installationsmiljö och applikationskrav.

Vad måste man ta hänsyn till när man väljer den bästa rörklammern?

pipe clamps and hangers

Temperatur:

Temperatur som varierar kan göra att rören expanderar och dras samman. Om rätt fixering och klammer inte används för att ta hänsyn till rörrörelsen på grund av temperaturförändringar kan installationen misslyckas och orsaka skada på byggnaden.

Innan du kan välja rätt rörklammer för att hantera termisk expansion måste du först beräkna nivån på termisk expansion på rörledningen.

pipe clamps fittings

Vikt:

Alla rörklammer har maximal lastkapacitet, vilket innebär att du måste välja rätt rörklammer som är lämplig för att bära den belastning som krävs.

Som ett exempel kan du kräva speciella kraftiga rörklammer som våra Heavy duty klammer med hög säker lastkapacitet för att säkerställa att rören är ordentligt fastsatta. Dessa kan också hjälpa dig att uppnå maximala fästavstånd mellan rörklammern eftersom de kan ta mer kraft.

pipe clamps u bolts

Material:

Rör tillverkade av olika material reagerar mycket olika i vissa scenarier. Det finns till exempel många olika typer av plaströr (PE, PVC, PA, PP etc). Var och en har olika temperaturbeständighet och olika resistensnivåer mot kemikalier som oljor, fetter, syror, klor etc. Detta kan påverka vilken typ av rörklammer som ska användas. Till exempel bör plaströr vanligtvis fästas med metallklammer eller plastklammer som har gummiinlägg. En metallklammer utan gummiinlägg kan leda till korrosion om den används på ett plaströr.

Sedan finns det olika typer av metallrör – stål, järn, koppar och så vidare. Detta kan avgöra vilken typ av rörklammer som kan användas, till exempel kan rörklammer av rostfritt stål inte användas för att fixera ett kopparrör eftersom de två metallerna reagerar. Så en nylonbelagd eller plastklammer måste användas.

pipe clamps u bolts





adjustable pipe supports

Storlek:

Rörets storlek kommer att påverka vilken typ av rörklammer du behöver, eftersom alla rörklammer endast kommer att finnas i vissa minsta och maximala diametrar. Exempelvis har enkla enskruvsklammer ofta ett mer begränsat storleksområde eftersom de måste gångjärn öppnas på ena sidan, så de passar mindre rör.

Större rör behöver ofta tvåskruvsklammer, traditionella fixeringar eller tunga klammer som tillverkas för att passa större storlekar och tyngre belastningar.

pipe clamps and brackets

Miljö:

Miljön är en faktor som kan påverka vilken typ av rörklammer du ska använda. Till exempel, om installationen är extern och utsatt för väder, är detta ett viktigt övervägande och kommer mer än troligtvis att kräva en rörklamma med en speciell beläggning för korrosionsbeständighet. Många av våra standardrörsfästen finns med vår speciella korrosionsbeständiga beläggning BIS Ultraprotect för utomhusbruk.

Om du installerar i en kemisk miljö eller en våt miljö som en pool, kan du behöva en speciell plastklammer som vår BIS starQuick.

pipe clamps plastic

Speciella krav:

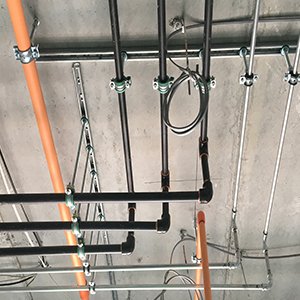

Vissa byggprojekt kan ha speciella krav som ljudisolering eller snabba installationsbehov. I dessa fall finns det specialklammer som kan användas.

Om kravet till exempel är att installera rörklammer så snabbt som möjligt, skulle enskruvklammern som inte kräver något verktyg vara bättre än en tvåskruvsklammern.

För att få det mer ljudisolerat används rörklammer med gummiinlägg. Många av Walravens rörklammer med gummiinlägg har certifierade ljudisoleringsnivåer.

pipe clamps quick release

pipe clamps and supports

pipe clamps bar clamps

Vilken storlek på rörklammer behöver du?

För att bestämma vilken storlek rörklammer du behöver är det mest uppenbara du måste ta hänsyn till rörets storlek. Detta mäts vanligtvis i NB (Nominal Bore) eller O / D (Ytterdiameter). Detta kommer att bestämma diametern på rörklammer som du behöver. Se vårt praktiska diagram nedan för konvertering av NB-rörstorlekar.

För det andra måste du överväga om du installerar klammer över isolering som fenol eller träblock, eftersom detta kommer att öka diametern på rörklammern du behöver.

På Walraven har vi ett stort utbud av justerbara rörklammer som passar 99% av kända rörstorlekar, inklusive rörklammer som är lämpliga att installera över isolering. Den minsta klammern i vårt sortiment är 12 mm, den största är 1200 mm. Även om ditt rör är utanför dessa storlekar kan vi tillverka anpassade rörklammer. Kontakta oss för att se hur vi kan hjälpa ditt nästa projekt.

Omvandlingsschema för NB-rörstorlekar

Vi har skapat ett användbart diagram som hjälper dig att konvertera standard rörstorlekar från NB till O / D. Detta hjälper dig att köpa rätt klammer för ditt rör. Diagrammet täcker standard rörstorlekar för stål- och kopparrör.

Du kan få din kopia genom att klicka på bilden nedan.

pipe clamps



Rörklammer med gummiinlägg

Vissa applikationer kräver att rörklammer har gummiimlägg. Detta är ofta ett krav på grund av rörets material eller temperatur. Rörklammer med gummiinlägg erbjuder också ljudisolerande egenskaper. Det finns tre huvudtyper av rörklammer med gummiinlägg.

rubber pipe clamp

Rörklammer med svart gummiinlägg

Rörklammer med svart EPDM gummi är lämpliga för stålrör. Detta beror på att de har linjära stöd på insidan av gummiinlägget som tar tag i röret så att de inte kan röra sig. De förankrar röret säkert. Vid behov kan rörelser hanteras via fixeringstillbehör såsom kulledspendel eller expansionsanordningar.

rubber pipe clamp

Rörklammer med grönt gummiinlägg

Rörklammer med grönt EPDM gummi är speciellt gjorda för plaströr. De har en slät yta, vilket gör det enkelt för plaströr att glida in i dem. Detta förhindrar att fixeringar tvingas på plats.

Tips – förvaring av rörklammer

Förvaringsmiljön för rörklammor påverkar bara sällan, särskilt om du kan lagra dem i torra, stabila förhållanden. Du bör dock vara försiktig om du förvarar rörklammers med EPDM-inlägg på en plats med temperaturvariationer. Rörklammer med gummiinlägg har varit kända för att bli spröda vid mycket låga temperaturer och kan smälta vid mycket höga temperaturer. Så det är bäst att undvika extrema temperaturer.

Det är alltid bästa praxis att kontrollera dokumentationen om de rekommenderade lagringsförhållandena för de rörklammer du använder. Återigen, ta kontakt med oss om du har några frågor eller funderingar!



pipe brackets and pipe hangers

pipe supports

Vilka fördelar har Walravens rörklammer?

u clamp for pipe support

Brett utbud av rörklammer

Vi har ett brett utbud av rörklammer och fästen för fixering av rör, som täcker 99% av alla kända rörstorlekar och rörtyper. Även vid de sällsynta tillfällen när du har ett rör som vårt vanliga klamfäste inte täcker kan vi ofta tillverka skräddarsydda klammer för ditt projekt.

pipe clamps unistrut

Vi har tekniska beräknings- och designverktyg

Som ett globalt företag har vi investerat i avancerad teknik som gör att vi kan vara så exakta som möjligt när vi gör beräkningar och utformar effektiva infästningsinstallationer för våra kunder.

sliding pipe clamp

100% kvalitetskontroll

Till skillnad från andra tillverkare av rörklammer tillverkas alla våra rörfästen inom våra fabriker på Walraven. Vi outsourcar ingenting och kontrollerar därför tillverkningsprocessen från början till slut. Det betyder att vi alltid har 100% kontroll över kvaliteten på våra produkter.

water pipe clamps

Vi erbjuder fullständig projektsupport

Vi inser att inköp och specificering av rörklammer ibland kan vara komplicerade. Vårt team av teknisk supportrådgivare tillhandahåller en GRATIS projektsupporttjänst till våra kunder inklusive konsultation och problemlösning.



.

pipe clamps uk

Höga nivåer av korrosionsbeständighet

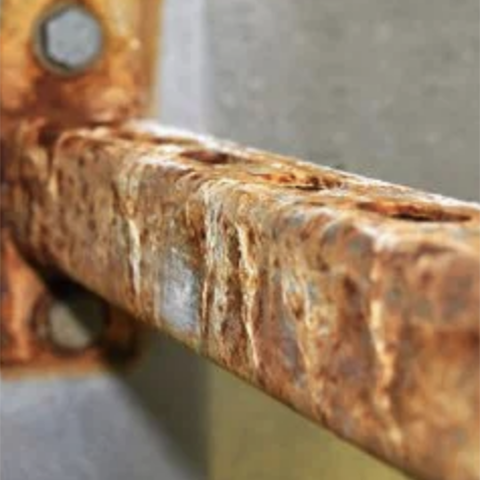

Korrosiva miljöer klassificeras från C1 (låga korrosionsnivåer i miljön) till C5 (högsta förväntade korrosionsnivåer). Walraven tillverkar rörklammer och infästning som är lämpliga för användning i C1-C4-miljöer.

adjustable pipe clamp assembly

Produkter för att hantera rörrörelser

Våra rörklammer och tillhörande infästningar som glidstyrningar, expansionsanordningar och fixeringspunkter kan användas för att säkerställa att rörrörelser kan hanteras effektivt, vilket eliminerar risken för installationsfel på grund av termisk expansion.

quick release pipe clamp

Extrem testning

Vi går utöver det när vi testar våra produkter. Vi testar inte bara RAL-godkända standarder, utan även testar våra rörklammers hållbarhet, så vi vet exakt hur bra de är!

aluminium pipe clamps

Vi kan tillhandahålla hela rörfästningssystemet från ankare till rörklammer!

Vi kan erbjuda mycket mer än bara klammer för rör, vi tillverkar alla komponenter du behöver för det kompletta rörstödsystemet. Från ankare till skenor / stag och alla ytterligare tillbehör som krävs. Vi kan till och med prefabricera hela system, vilket leder till minskad installations tid.

Walravens kompletta rörupphängningssytem

Förutom att tillverka ett omfattande sortiment av rörklammer, tillverkar vi också alla enskilda komponenter som, när de används tillsammans, skapar det ultimata rörupphängningssystemet. Detta inkluderar delar som:

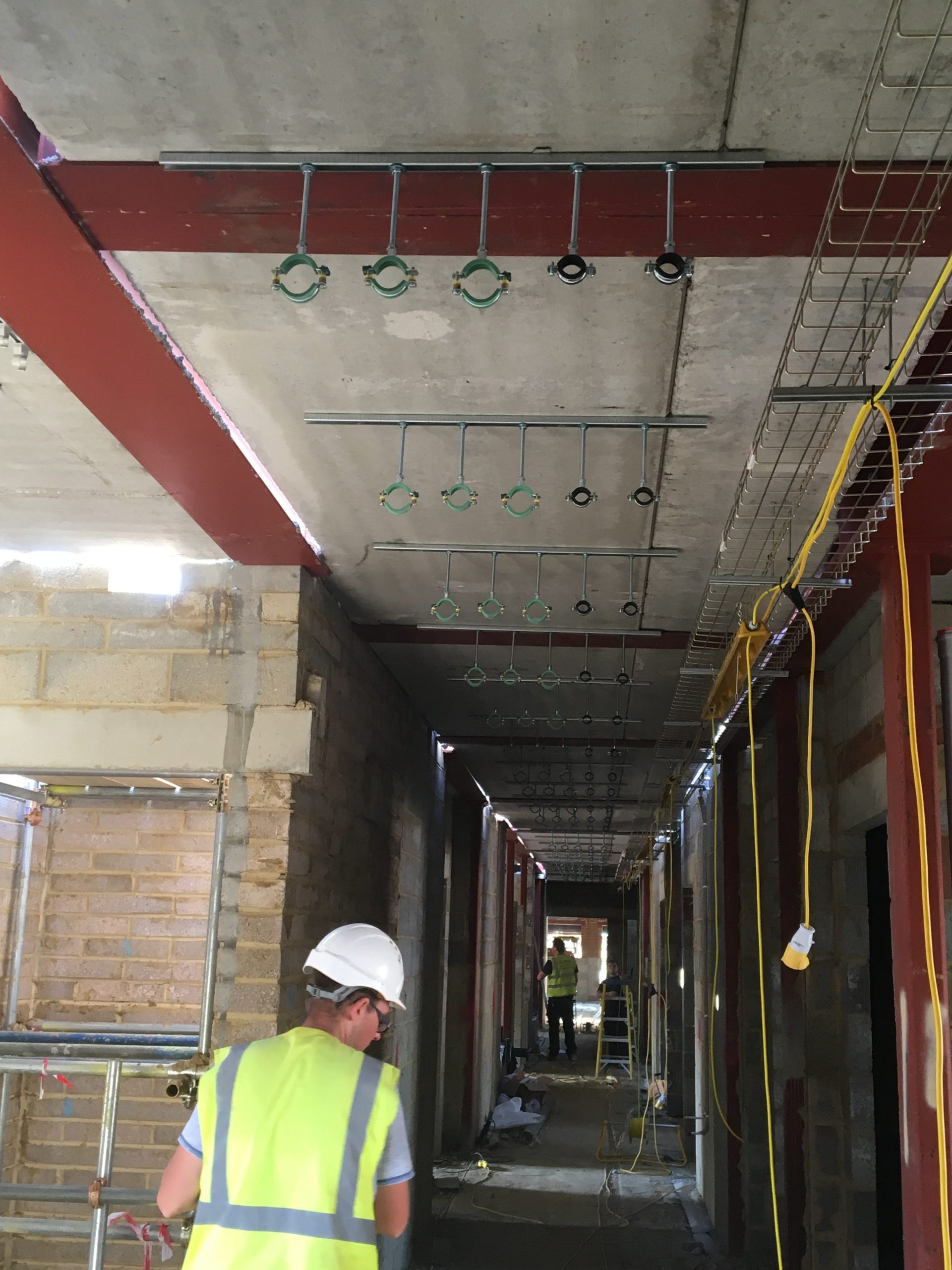

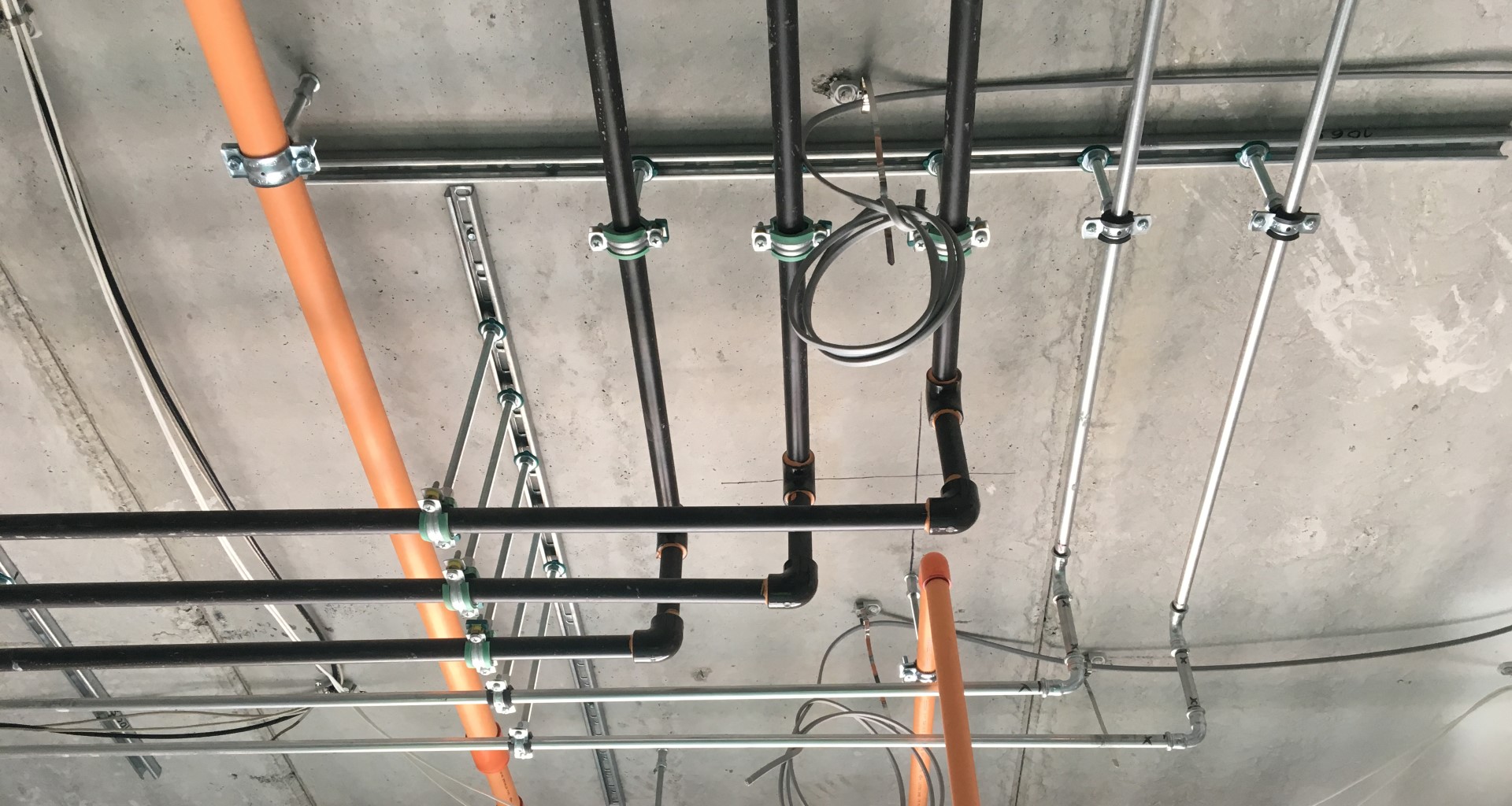

Bilden nedan visar ett exempel på ett komplett rörupphängningssystem vi har levererat.

pipe clamps for unistrut

Har du en fråga till oss?

Om du har en fråga om en av våra rörklammer eller en fråga om våran produkter eller system som helhet, vänligen kontakta oss med hjälp av formuläret.

Våra experter finns till hands för att ge dig all kunskap eller teknisk information som du behöver.

Kontakta oss

  • Om du väljer att få information ifrån oss i framtiden, kommer vi att hålla dina uppgifter säkra och aldrig dela dem med en tredje part för marknadsföring. Du kan närsomhelst välja att avsluta dessa utskick. Längst ner på denna sida kan du läsa med om vår integritetspolicy.

Råd om rörklammer

Hur väljer jag rätt fästanordning?

Tyvärr finns det inga officiella riktlinjer eller standarder för fästavstånd mellan rörklammers. Det negativa med detta är att fästavståndet ibland kan göras för stort och resultera i att rören börjar böjas.

Fixera rör effektivt – på rätt sätt

Ett effektivt sätt att fixera rörledningar är att säkra flera rör till en konsol.

Som en föreslagen tumregel bör det enskilda röret med det kortaste nödvändiga fästavståndet bestämma fästavståndet som används.

Det maximala fästets fixeringsavstånd (enligt tillverkare)

Rörtillverkare ger dig vanligtvis ett maximalt tillåtet fästavstånd Detta avstånd bestäms av kombinationen av rörmaterialet, rörets diameter och vikt.

Med stålrör är fästavståndet i allmänhet tillåtet upp till 6 meter, men i praktiken ser du sällan detta eftersom installationer kan vara komplexa.

Prata med en Walraven-expert för att komma fram till den bästa lösningen

Vi har arbetat med rörupphängning i över 75 år så vi har kunskapen och expertisen för att ge dig råd om hur du avgör rätt avstånd mellan klammer för att säkerställa en säker installation.
