¿Cómo elegir aisladores de vibración adecuados para el procesamiento industrial?

Las características:

  • Peso: muy ligero – ligero – pesado – muy pesado
  • Frecuencia perturbadora: baja – media – alta
  • Montaje: de pie – colgante

Encuentre a continuación nuestras tablas de eficiencia de amortiguación en caso de perturbación de la frecuencia

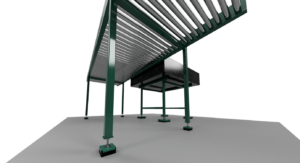

vibration isolators industrial processing

Walraven VibraTek® Matriz de selección:

        Eficiencia de amortiguación en caso de perturbación de la frecuencia

        Descripción del rendimiento de amortiguación



        V[%] Descripción del rendimiento de amortiguación
        99% excelente altamente requerido medianamente requerido regularmente requerido
        93% perfecto
        88% muy bien
        81% bien
        67% suficiente
        20% mediocre baja mejora o impacto negativo – póngase en contacto con el soporte técnico de Walraven para obtener una solución alternativa
        0% sin cambio
        resonancia mejor sin aislamiento

        Walraven VibraTek® MS-M

        Walraven VibraTek® MS-M
        		 Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2800200150 100 10 8,0 18,6% 78,7% 87,4% 91,6% 94,8% 97,1% 98,2%
        150 15 12,0 57,3% 86,8% 91,9% 94,5% 96,6% 98,1% 98,8%
        2800200250 200 20 9,6 40,3% 82,9% 89,7% 93,1% 95,7% 97,6% 98,5%
        250 25 12,0 57,3% 86,8% 91,9% 94,5% 96,6% 98,1% 98,8%
        2800200500 350 35 8,4 25,4% 80,0% 88,0% 92,0% 95,0% 97,3% 98,3%
        500 50 12,0 57,3% 86,8% 91,9% 94,5% 96,6% 98,1% 98,8%
        2800200750 550 55 8,8 31,1% 81,0% 88,6% 92,4% 95,3% 97,4% 98,3%
        600 60 9,6 40,3% 82,9% 89,7% 93,1% 95,7% 97,6% 98,5%
        750 75 12,0 57,3% 86,8% 91,9% 94,5% 96,6% 98,1% 98,8%
        2800201000 850 85 10,2 45,7% 84,1% 90,4% 93,5% 95,9% 97,8% 98,6%
        1000 100 12,0 57,3% 86,8% 91,9% 94,5% 96,6% 98,1% 98,8%

        Walraven VibraTek® MS-1

        Walraven VibraTek® MS-1
        		 Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2800300050 25 2,5 11,5 54,6% 86,1% 91,5% 94,3% 96,4% 98,0% 98,7%
        50 5 23,0 81,5% 93,5% 95,9% >97,2% 98,2% 99,0% 99,4%
        2800300150 100 10 15,3 69,4% 89,9% 93,8% 95,8% 97,3% 98,5% 99,1%
        150 15 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800300250 200 20 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        250 25 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800300500 300 30 13,8 64,8% 88,7% 93,0% 95,3% 97,0% 98,3% 98,9%
        400 40 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        500 50 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800300750 600 60 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        750 75 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800301000 800 80 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        900 90 20,7 79,0% 92,7% 95,5% 96,9% 98,0% 98,9% 99,3%
        1000 100 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%

        Walraven VibraTek® MS-1X

        Walraven VibraTek® MS-1X
        		 Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2800401250 1100 110 22,0 80,5% 93,2% 95,7% 97,1% 98,2% 99,0% 99,3%
        1500 125 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800401500 1400 140 23,3 81,8% 93,6% 96,0% 97,3% 98,3% 99,0% 99,4%
        1500 150 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800402000 1750 175 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        2000 200 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800403000 2200 220 18,3 75,6% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        2600 260 21,7 80,1% 93,1% 95,7% 97,0% 98,1% 99,0% 99,3%
        3000 300 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800404000 3500 350 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        4000 400 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800405000 4300 430 21,5 80,0% 93,0% 95,6% 97,0% 98,1% 98,9% 99,3%
        4600 460 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        5000 500 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2800406000 5300 530 22,1 80,6% 93,2% 95,8% 97,1% 98,2% 99,0% 99,3%
        5600 560 23,3 81,8% 93,6% 96,0% 97,3% 98,3% 99,0% 99,4%
        6000 600 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%



        Walraven VibraTek® MS-1X-CBL

        Walraven VibraTek® MS-1X-CBL Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2801901000 800 80 20,0 78,1% 92,5% 95,3% 96,8% 98,0% 98,9% 99,3%
        1000 100 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801901250 1100 110 22,0 80,5% 93,2% 95,7% 97,1% 98,2% 99,0% 99,3%
        1250 125 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801901500 1400 140 23,3 81,8% 93,6% 96,0% 97,3% 98,3% 99,0% 99,4%
        1500 150 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801902000 1750 175 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        2000 200 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801903000 2200 220 18,3 75,6% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        2600 260 21,7 80,1% 93,1% 95,7% 97,0% 98,1% 99,0% 99,3%
        3000 300 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801904000 3500 350 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        4000 400 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801905000 4300 430 21,5 80,0% 93,0% 95,6% 97,0% 98,1% 98,9% 99,3%
        4600 460 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        5000 500 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2801906000 5300 530 22,1 80,6% 93,2% 95,8% 97,1% 98,2% 99,0% 99,3%
        5600 560 23,3 81,8% 93,6% 96,0% 97,3% 98,3% 99,0% 99,4%
        6000 600 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%



        Walraven VibraTek® MS-2X

        Walraven VibraTek® MS-2X Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2802003000 2000 200 16,7 72,5% 90,8% 94,3% 96,1% 97,5% 98,6% 99,1%
        3000 300 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2802004000 3500 350 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        4000 400 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2802006000 5000 500 20,8 79,2% 92,8% 95,5% 96,9% 98,0% 98,9% 99,3%
        6000 600 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2802008000 7000 700 21,9 80,4% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        7500 750 23,4 81,9% 93,6% 96,0% 97,3% 98,3% 99,0% 99,4%
        8000 800 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2802010000 9000 900 22,5 81,0% 93,4% 95,8% 97,2% 98,2% 99,0% 99,4%
        10000 1000 25,0 83,2% 94,1% 96,3% 97,4% 98,4% 99,1% 99,4%
        2802012000 11000 1100 22,9 81,4% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        11500 1150 24,0 82,4% 93,8% 96,1% 97,3% 98,3%

        Walraven VibraTek® MS-4

        Walraven VibraTek® MS-4 Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2800501000 800 80 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
        1000 100 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800501500 1250 125 19,2 77,0% 92,1% 95,1% 96,6% 97,9% 98,8% 99,2%
        1500 150 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800502000 1750 175 20,1 78,3% 92,5% 95,3% 96,8% 98,0% 98,9% 99,3%
        2000 200 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800503000 2250 225 17,3 73,7% 91,2% 94,5% 96,3% 97,6% 98,7% 99,2%
        2750 275 21,1 79,5% 92,9% 95,6% 97,0% 98,1% 98,9% 99,3%
        3000 300 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800504000 3500 350 20,1 78,3% 92,5% 95,3% 96,8% 98,0% 98,9% 99,3%
        4000 400 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
        2800505000 4250 425 19,6 77,5% 92,3% 95,2% 96,7% 97,9% 98,8% 99,3%
        4750 475 21,9 80,3% 93,1% 95,7% 97,1% 98,1% 99,0% 99,3%
        5000 500 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%

        Walraven VibraTek® MR-B

        Walraven VibraTek® MR-B Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2801800240 200 20 2,9 633,0% 7,4% 55,5% 72,8% 84,2% 91,7% 94,8%
        240 24 3,5 4077,4% 33,1% 65,5% 78,3% 87,1% 93,1% 95,7%
        2801800750 450 45 2,4 401,6% -40,6% 40,3% 64,9% 80,1% 89,7% 93,6%
        750 75 4,0 -776,2% 46,0% 71,1% 81,5% 88,9% 94,1% 96,3%
        2801801500 1000 100 3,7 -4599,3% 38,1% 67,6% 79,5% 87,8% 93,5% 95,9%
        1500 150 5,5 -88,0% 65,8% 80,5% 87,2% 92,2% 95,7% 97,3%



        Walraven VibraTek® MR-L

        Walraven VibraTek® MR-L Eficiencia de amortiguación en caso de perturbación de la frecuencia
        Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
        [N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
        2800101000 500 50 2,0 326% -135% 19% 55% 75% 87% 92%
        600 60 2,4 402% -41% 40% 65% 80% 90% 94%
        800 80 3,2 1020% 22% 61% 76% 86% 92% 95%
        1000 100 4,0 -776% 46% 71% 82% 89% 94% 96%
        2800103000 1250 125 1,7 287% -431% -17% 40% 69% 84% 91%
        1500 150 2,0 326% -135% 19% 55% 75% 87% 92%
        1750 175 2,3 386% -51% 37% 64% 79% 89% 93%
        3000 300 4,0 -776% 46% 71% 82% 89% 94% 96%
        2800105000 3250 325 2,6 463% -17% 47% 68% 82% 91% 94%
        3500 350 2,8 554% 0% 53% 71% 83% 91% 95%
        3750 375 3,0 708% 12% 57% 74% 85% 92% 95%
        5000 500 4,0 -776% 46% 71% 82% 89% 94% 96%
        2800108000 5500 550 2,8 527% -4% 52% 71% 83% 91% 94%
        6000 600 3,0 708% 12% 57% 74% 85% 92% 95%
        7000 700 3,5 4077% 33% 66% 78% 87% 93% 96%
        8000 800 4,0 -776% 46% 71% 82% 89% 94% 96%
