¿Cómo elegir aisladores de vibración adecuados para techos acústicos?

Las características:

  • Peso: muy ligero – ligero
  • Frecuencia perturbadora: media – alta
  • Montaje: colgante

Encuentre a continuación nuestras tablas de eficiencia de amortiguación en caso de perturbación de la frecuencia

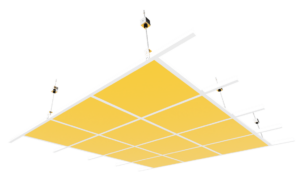

vibration isolators for acoustic ceilings

Walraven VibraTek® Matriz de selección:

  • 2800601000

    Walraven VibraTek® HS-1 Spring Hanger

    • Fácil de instalar y no necesita ser fijarse al material de base
    • Recomendada para maquinaria con bajas velocidades de trabajo superiores a 700 RPM
    • La carcasa, la tapa y el muelle con recubrimiento de polvo epoxi proporcionan una mayor resistencia a la corrosión

    Más información

  • 2800702000

    Walraven VibraTek® HS-1X Spring Hanger

    • Fácil de instalar y no necesita ser fijarse al material de base
    • Recomendada para maquinaria con bajas velocidades de trabajo superiores a 700 RPM
    • La carcasa, la tapa y el muelle con recubrimiento de polvo epoxi proporcionan una mayor resistencia a la corrosión

    Más información

  • 2800800300_450

    Walraven VibraTek® HR-1 Rubber Hanger

    • Su reducido tamaño permite su colocación en espacios compactos
    • Fácil de instalar y adaptable a un tejado o techo inclinado, parte de la carcasa metálica gira
    • hardness 45 / 50 shore A

    Más información

  • 2801100300_450

    Walraven VibraTek® SA-3 Silent Absorber

    • Formado por dos piezas de goma que encajan entre sí, por lo que es adecuado para varios espesores de placa de fijación con orificio de Ø 14mm para utilizar con varillas roscadas M10 y M12
    • Aislamiento ideal de los equipos HVAC
    • for use with M8 threaded rods

    Más información

Eficiencia de amortiguación en caso de perturbación de la frecuencia

Descripción del rendimiento de amortiguación



V[%] Descripción del rendimiento de amortiguación
99% excelente altamente requerido medianamente requerido regularmente requerido
93% perfecto
88% muy bien
81% bien
67% suficiente
20% mediocre baja mejora o impacto negativo – póngase en contacto con el soporte técnico de Walraven para obtener una solución alternativa
0% sin cambio
resonancia mejor sin aislamiento

Walraven VibraTek® HS-1

Walraven VibraTek® HS-1 Eficiencia de amortiguación en caso de perturbación de la frecuencia
Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
[N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
2800600050 25 2,5 11,5 54,6% 86,1% 91,5% 94,3% 96,4% 98,0% 98,7%
50 5 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800600150 100 10 15,3 69,4% 89,9% 93,8% 95,8% 97,3% 98,5% 99,1%
150 15 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800600250 200 20 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
250 25 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800600500 300 30 13,8 64,8% 88,7% 93,0% 95,3% 97,0% 98,3% 98,9%
400 40 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
500 50 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800600750 600 60 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
750 75 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800601000 800 80 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
900 90 20,7 79,0% 92,7% 95,5% 96,9% 98,0% 98,9% 99,3%
1000 100 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%

Walraven VibraTek® HS-1X

Walraven VibraTek® HS-1X Eficiencia de amortiguación en caso de perturbación de la frecuencia
Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
[N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
2800701000 800 80 18,4 75,8% 91,7% 94,9% 96,5% 97,8% 98,8% 99,2%
1000 100 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800701250 1100 110 20,2 78,4% 92,6% 95,4% 96,8% 98,0% 98,9% 99,3%
1250 125 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800701500 1400 140 21,5 79,9% 93,0% 95,6% 97,0% 98,1% 98,9% 99,3%
1500 150 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800702000 1750 175 18,3 75,6% 91,7% 94,8% 96,5% 97,8% 98,8% 99,2%
2000 200 20,9 79,3% 92,8% 95,5% 96,9% 98,1% 98,9% 99,3%
2200 220 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800703000 2600 260 19,9 78,0% 92,4% 95,3% 96,8% 98,0% 98,9% 99,3%
3000 300 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800704000 3250 325 18,7 76,2% 91,9% 95,0% 96,5% 97,8% 98,8% 99,2%
3750 375 21,6 80,0% 93,0% 95,7% 97,0% 98,1% 98,9% 99,3%
4000 400 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800705000 5250 525 24,2 82,5% 93,8% 96,1% 97,4% 98,3% 99,1% 99,4%
5750 575 26,5 84,3% 94,4% 96,5% 97,6% 98,5% 99,1% 99,5%
5000 500 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%
2800706000 5250 525 20,1 78,3% 92,5% 95,3% 96,8% 98,0% 98,9% 99,3%
5750 575 22,0 80,5% 93,2% 95,8% 97,1% 98,2% 99,0% 99,3%
6000 600 23,0 81,5% 93,5% 95,9% 97,2% 98,2% 99,0% 99,4%

Walraven VibraTek® HR-1

Walraven VibraTek® HR-1 Eficiencia de amortiguación en caso de perturbación de la frecuencia
Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
[N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
2800800300 200 20 2,3 385,6% -50,7% 37,5% 63,5% 79,4% 89,4% 93,4%
250 25 2,9 633,0% 7,4% 55,5% 72,8% 84,2% 91,7% 94,8%
300 30 3,5 4077,4% 33,1% 65,5% 78,3% 87,1% 93,1% 95,7%
2800800450 350 35 3,1 849,3% 17,9% 59,5% 74,9% 85,3% 92,2% 95,2%
400 40 3,6 10443,2% 34,9% 66,2% 78,7% 87,4% 93,3% 95,8%
450 45 4,0 -776,2% 46,0% 71,1% 81,5% 88,9% 94,1% 96,3%

Walraven VibraTek® SA-3 Silent Absorber

Walraven VibraTek® SA-3 Eficiencia de amortiguación en caso de perturbación de la frecuencia
Articulo no.: carga en el vibroaislador deflexión RPM 500 800 1000 1200 1500 2000 2500
[N] [~kg] [mm] Hz 8,3 13,3 16,7 20,0 25,0 33,3 41,7
2800800300 200 20 2,3 385,6% -50,7% 37,5% 63,5% 79,4% 89,4% 93,4%
250 25 2,9 633,0% 7,4% 55,5% 72,8% 84,2% 91,7% 94,8%
300 30 3,5 4077,4% 33,1% 65,5% 78,3% 87,1% 93,1% 95,7%
2800800450 350 35 3,1 849,3% 17,9% 59,5% 74,9% 85,3% 92,2% 95,2%
400 40 3,6 10443,2% 34,9% 66,2% 78,7% 87,4% 93,3% 95,8%
450 45 4,0 -776,2% 46,0% 71,1% 81,5% 88,9% 94,1% 96,3%
