Revit® & BIM® para un diseño de soporte de tuberías de alta calidad

Publicado: 16 abril 2020

¡Sin riesgo de desperdicios o costes por fallos!

IJburg es un proyecto de desarrollo urbano a gran escala en las afueras de Amsterdam, Países Bajos. Donde el territorio de Amsterdam llega al IJsselmeer, el lago más grande de os Países Bajos, se está desarrollando una importante extensión urbana con un tamaño de 220ha y una población de más de 22.000 en islas artificiales que se han levantado en el lago. Esto ha llevado a tener en cuenta las funciones y requisitos naturales existentes del sistema de agua que tenían que tenerse en cuenta para el desarrollo del distrito. Tanto la primera fase del IJburg como la segunda fase, e forma mejorada, buscan trabar en armonía con el entorno del lago; una densidad alta de 90 hogares por hectárea, asegurando la preservación de la calidad de agua en IJsselmeer, acompañado de una bonito gusto estético. El proyecto se encuentra en una isla, qué también dispone de vías fluviales que las atraviesan, en consecuencia el agua debe ser una consideración principal durante el desarrollo del proyecto.

Desafío

A través de Mider, productor e importador de sistemas de tuberías de plástico, Walraven recibió la solicitud para desarrollar un sistema de soporte de tubería. Para este proyecto se instalaron sistemas de intercambiadores de calor acolados a tierra para su uso residencial y se tuvieron que fabricar tuberías de PE de gran diámetro para el transporte de agua fría y caliente. Los intercambiadores de calor acoplados al suelo utilizan la temperatura subterránea casi constante de la tierra para calentar o enfriar el agua, una alternativa viable y económica al calentamiento central convencional en las propiedades de este proyecto.

La solución

Revit® & BIM® for high quality pipe support design

Una de las razones principales por las que Kersten Retail, el contratista principal de este proyecto, seleccionó a Walraven como proveedor fue que, además de su experiencia técnica, nuestros ingenieros técnicos trabajan con el software Revit® para sus diseños. Usando el software Revit® , nuestros ingenieros producen diseños y documentación consistentes, coordinados y completos basados en modelos. Al utilizar los modelos BIM integrados que especifican los productos Walraven, pueden desarrollar soluciones de soporte de tuberías efectivas y de alta calidad y detectar problemas a tiempo. Esto no solo conlleva seguridad y facilidad de uso, sino que también evita desperdicios, costes por fallos y costosas medidas correctivas. Para el proyecto IJburg, nuestros ingenieros crearon el diseño de suportación de tuberías en un archivo Revit® que se vinculó con el archivo maestro que Kersten Retail nos había proporcionado, especificando el diseño de construcción e instalación del proyecto. Una vez aprobados, los planos de la solución se comunicaron a nuestro departamento interno de servicio de pre-fabricación para su montaje. El diseño garantiza un montaje rápido y preciso, lo que garantía un ahorro de tiempo y costes en el proyecto.

Lo que hace también especial a este proyecto es que el aislante Walraven Aerofoam NBR en rollos y hojas fue aplicado al proyecto. Este aislante altamente eficiente ofrece una alta eficiencia térmica y protección contra problemas de condensación. Debido al reducido espacio que había en a zona donde tenía que se instalado, la compañía de aislamiento decidió primero aplicar el aislante Walraven Aerofoam® NBR en las tuberías de PE y en los distribuidores de la instalación y más tarde transportar esas parte pre-fabricadas al lugar de la instalación. No fue una faena fácil, gracias a la excelente fuerza mecánica del aislante Walraven Aerofoam® NBR nada fue dañado durante el transporte y el alto valor de aislamiento fue conservado. ¡Sin necesidad de reparaciones, sin perdida de tiempo!

Revit® & BIM® for high quality pipe support design

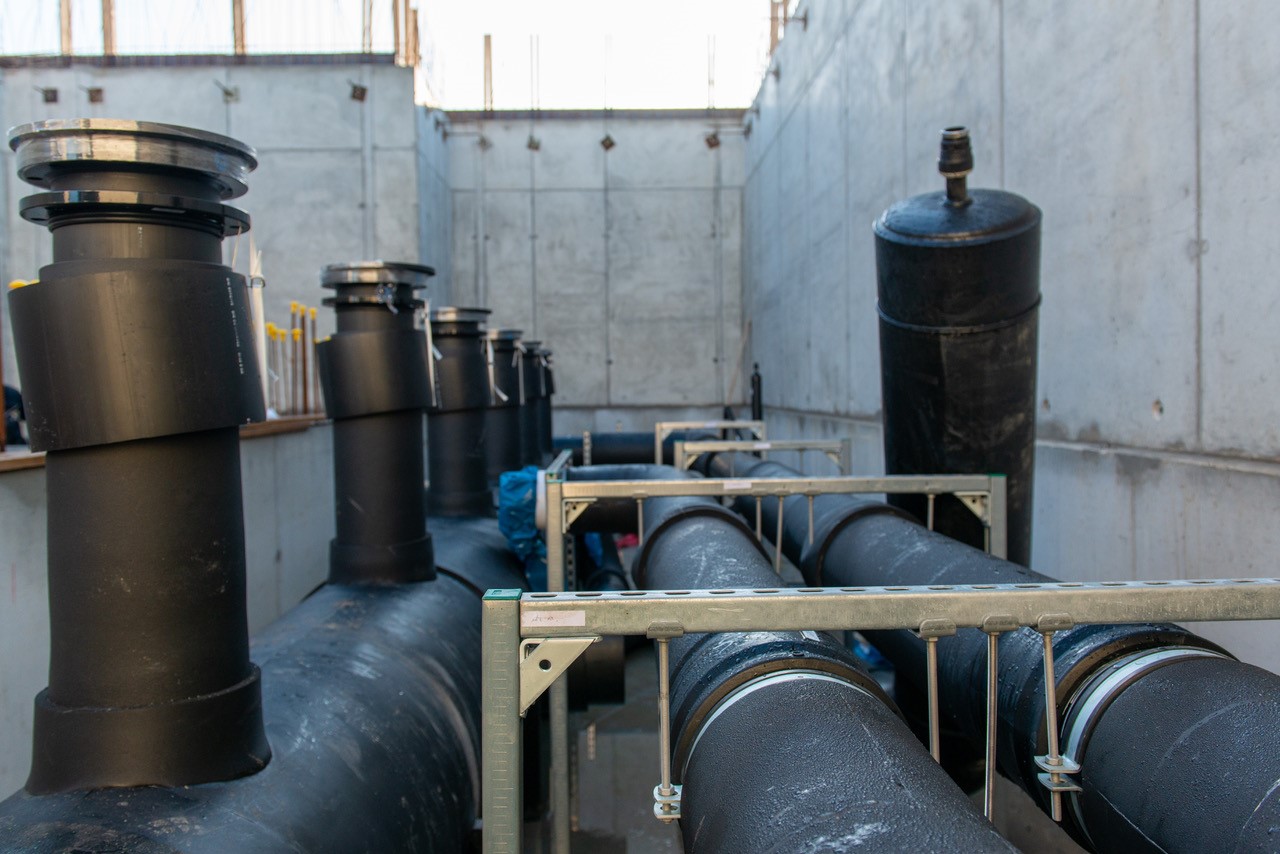

Imagen: Kees de Vries

Tipo de instalación:
pipe support system
