Aplicaciones de uso múltiple

Comprendiendo las aplicaciones de uso múltiple

¿Alguna vez te has encontrado con frases como uso múltiple o fijación múltiple en el contexto de anclajes y no estabas seguro de lo que significaban? En este artículo, veremos más de cerca a qué se refieren estos términos.

En Europa, la mayoría de los anclajes sujetos a cargas estáticas y cuasi-estáticas están diseñados de acuerdo con «ETAG 001 Anexo C: Métodos de diseño para anclajes», una publicación de la Organización Europea de Aprobaciones Técnicas. Comúnmente conocido como «Anexo C», proporciona un marco para el diseño de anclajes en hormigón y describe tres métodos de diseño de anclaje, los métodos A, B y C.

Estos métodos de diseño tienen algo en común: todos requieren el diseño del anclaje para demostrar que el valor de las acciones de diseño no excede el valor de la resistencia de diseño (Sd <Rd). Además, ya sea un accesorio que esté anclado con un solo anclaje o con un grupo de anclajes, el funcionamiento correcto de cada anclaje individual es crítico para la integridad general del accesorio.

ETAG 001 Parte 6

«ETAG 001 Parte 6: Anclajes para uso múltiple para aplicaciones no estructurales», otra publicación de EOTA, introduce el término uso múltiple, que trae requisitos adicionales para el diseño de un accesorio. Establece lo siguiente: “el diseño del accesorio es tal que, en caso de deslizamiento excesivo o fallo de un anclaje, la carga puede transmitirse a los anclajes que le acompañan sin afectar significativamente los requisitos del accesorio en el estado del funcionamiento actual y del límite final. «Significa que cada dispositivo debe tener al menos un punto de fijación, que a su vez debe tener un grupo de anclajes, por lo menos 3 o 4 anclajes más. Si falla uno de los anclajes en el punto de fijación, los anclajes restantes deben ser capaces de compensar el fallo y mantener el dispositivo en su lugar. Por lo tanto, dichas aplicaciones se consideran aplicaciones de uso múltiple o de fijación múltiple.

Diseño de anclaje

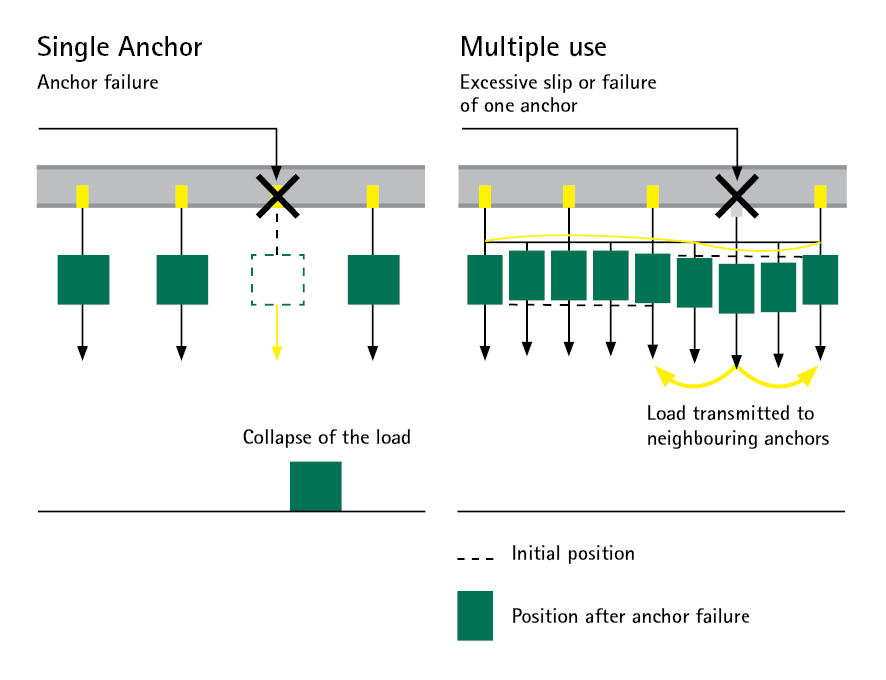

La siguiente infografía proporciona una visión general simplificada de los dos enfoques de diseño de anclaje.

Los productos que tienen una Evaluación técnica europea emitida sobre la base de ETAG 001 Parte 6 deben usarse solo para usos múltiples para aplicaciones no estructurales. Las aplicaciones típicas de uso múltiple incluyen el anclaje de tuberías, bandejas de cables o sistemas de railes suspendidos.

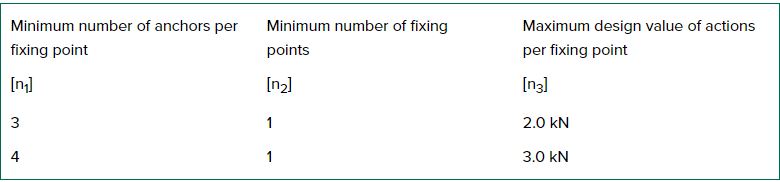

La definición completa de uso múltiple según los Estados miembros, la encontramos en el Anexo 1 de ETAG 001 Parte 6. En ausencia de una definición por parte de un Estado miembro, se pueden tomar los siguientes valores predeterminados:

El valor máximo de diseño de las acciones por punto de fijación podría aumentarse si se muestra en el diseño del anclaje que se cumplen los requisitos sobre la resistencia y la rigidez del accesorio en la capacidad de servicio y los estados finales después del fallo de un anclaje.

Referencias

• ETAG 001 Parte 6: Anclajes para uso múltiple para aplicaciones no estructurales 1, PDF, Bruselas: EOTA, enero de 2011.
• EAD 330232-00-0601Fijaciones mecánicas para uso en hormigón, PDF: EOTA, 2016.
