Le guide complet du collier

Le guide complet des colliers de fixation pour tubes

Les colliers de fixation

Les colliers de fixation pour tubes sont les produits de fixation qui permettent de maintenir et de relier les tubes horizontaux ou verticaux à la structure d’un bâtiment. Ils doivent assurer la sécurité de la fixation tout en permettant les mouvements de dilatation et d’expansion des tubes, le cas échéant.

Les gammes de colliers sont nombreuses, autant que les possibilités d’installation : simple point d’ancrage, charges légères, moyennes ou lourdes, mouvement des tubes… Il est essentiel d’utiliser le collier adapté pour s’assurer que l’installation durera dans le temps. La rupture de la fixation d’un tube peut causer des dommages significatifs et coûteux, il est donc important de bien la choisir.

Les principaux types de colliers

standard piep clamps

Colliers standard

Les colliers standard ont la plupart du temps deux vis – une de chaque côté du collier. Ils peuvent être nus ou avoir une gaine isolante, selon l’usage que l’on souhaite en faire. Les dimensions proposées sont très variées.

Ces gammes de colliers ont évolué et Walraven propose, par exemple, une gamme de colliers à une vis avec système de fermeture rapide : le collier est fermé à la main, par simple pression.

Les colliers standard sont recommandés pour les installations simples sur tubes métalliques ou plastiques.

Colliers standard ➤

saddle pipe clamps

Colliers traditionnels

Parmi les colliers traditionnels on retrouve les colliers U et les attaches industrielles, qui sont utilisés le plus souvent pour fixer des tubes acier ou cuivre. Ils ne comportent pas d’isolant intérieur, ils conviennent donc aux tubes pour lesquels aucune variable (changement de température, isolation phonique…) n’est à prendre en compte. Jetez un œil à notre article qui compare les colliers traditionnels aux colliers pour charges lourdes, pour savoir lequel est le plus adapté.

Les colliers traditionnels sont recommandés pour les tubes acier ou cuivre de grand diamètre, pour les installations qui ne nécessitent pas de gaine isolante.

Attaches industrielles ➤

.

plastic pipe clamps

Colliers plastiques

Les colliers plastiques sont principalement utilisés sur les tubes plastiques ou sur les tubes cuivre des installations domestiques. Ils conviennent parfaitement aux charges légères et aux tubes de diamètre réduit. Ils s’installent rapidement, on les choisira donc pour les chantiers où un grand nombre de colliers doit être installé.

Les colliers polyamide de notre gamme starQuick® sont spécialement conçus pour une installation ultra-rapide. Le collier se ferme à la main, par simple pression, sans fixation additionnelle.

Les colliers plastiques sont recommandés pour les installations sanitaires, électriques, de chauffage, et pour les installations dans des environnements corrosifs.

Colliers plastiques ➤

heavy duty pipe clamps

Colliers charges lourdes

Les colliers charges lourdes ont des charges admissibles élevées, ils sont conçus pour les installations où une résistance particulièrement élevée à la charge est nécessaire. Ils peuvent s’utiliser en intérieur et en extérieur et sont disponibles avec et sans gaine isolante. Ils ont été pensés pour être plus faciles à installer que les colliers traditionnels. Découvrez comment nos colliers ont permis d’installer des tubes de chauffage sous un pont en toute sécurité.

Les colliers charges lourdes sont recommandés pour l’installation sécurisée de tubes en charges lourdes, à l’intérieur ou à l’extérieur.

Colliers charges lourdes ➤

types of pipe clamp

Comment installer un collier de fixation ?

Le plus souvent il s’agit de fixer le collier autour du tube, puis de le relier à une surface ou un montage en rail. Il faut serrer le collier autour du tube pour le maintenir en place. Cependant certains colliers doivent être installés un peu différemment.

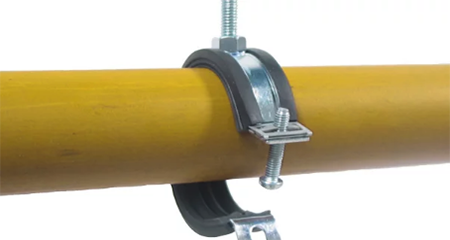

  • Les colliers standard ont deux vis, une de chaque côté du collier. Pour une installation plus rapide, on peut choisir des colliers à une vis, ou avec des vis et des rondelles imperdables.
  • Les attaches industrielles se fixent par-dessus le tube et n’enserrent qu’une partie du tube, tandis qu’une partie repose sur une surface plane.
  • Les colliers plastiques s’installent de différentes façons. Les colliers starQuick®, par exemple, sont fixés au mur par une vis ou une cheville et il suffit de pousser le tube à l’intérieur du collier pour qu’il se ferme.
  • Dans le cas des colliers U, le tube est supporté dans la partie inférieure du collier, qui est le plus souvent fixé à une structure en rail strut.

Vous faciliter le choix des colliers

Si vous recherchez un collier pour une installation simple et rapide, un collier à une vis sera la bonne solution. Le collier BISMAT® Flash ne nécessite pas d’outil, il peut être fermé par une simple pression des doigts sur la vis. Il est particulièrement utile quand il s’agit d’installer de grandes longueurs de tube : il peut vous faire gagner jusqu’à 40% de temps d’installation.

Installer un tube grâce au BISMAT® Flash, c’est si facile ! Placez le tube dans le collier, pressez sur la vis, c’est terminé !

adjustable pipe clamp

rubber pipe clamp

standard pipe clamp

Quel est le collier le plus adapté ?

Il n’existe pas une solution unique pour toutes les installations. Un collier se choisit en fonction de plusieurs paramètres, en particulier l’environnement et la configuration de l’installation.



Que faut-il prendre en compte pour choisir un collier ?



pipe clamps and hangers

Température :

Les variations de températures du fluide contenu dans le tube peuvent provoquer une dilatation ou une contraction du tube. Si les mouvements du tube dus à la température ne sont pas pris en compte lors du choix du collier, l’installation peut s’abîmer et causer des dégradations au bâtiment.

Pour choisir le collier le plus adapté aux mouvements thermiques du tube, il vous faut d’abord calculer l’amplitude de dilatation de l’installation.

pipe clamps fittings

Poids :

Chaque référence de collier a une charge maximale admissible ; il faut donc choisir le collier en fonction de la charge qu’il va devoir supporter.

Par exemple, certaines installations requièrent des colliers charges lourdes, dont la charge admissible est élevée. Quand un collier est capable de supporter une charge élevée, les écartements entre les colliers peuvent être plus grands.

pipe clamps u bolts

Matières :

Les colliers réagissent différemment en fonction de la matière dont ils sont faits. Par exemple, il y a de nombreuses catégories de plastiques (PE, PVC, PA, PP, etc.). Chaque plastique résiste différemment à la chaleur, au froid, aux produits chimiques comme l’huile, les graisses, les acides, le chlore… Cela influe sur le choix du collier. Par exemple, les tubes plastiques devraient être fixés avec des colliers métalliques avec gaine ou avec des colliers plastiques. Un collier métallique sans gaine peut abîmer un tube plastique.

Il existe différents types de tubes métalliques : acier, fonte, cuivre, etc. Le métal du tube détermine le collier qui doit être utilisé. Par exemple, les colliers en acier inox ne peuvent pas être utilisés pour fixer des tubes cuivre car les deux métaux vont réagir lorsqu’ils seront en contact (couple galvanique). Dans ce cas il vaut mieux utiliser un collier isolé ou un collier plastique.

pipe clamps u bolts

adjustable pipe supports

Dimensions :

Le diamètre du tube va déterminer le choix du collier, car chaque référence de collier a une plage de serrage bien spécifique. Les colliers à une vis ont souvent une plage de serrage plus limitée que celle des colliers deux vis ; ils conviennent mieux aux tubes de petit diamètre.

Pour les tubes de plus grand diamètre, il faudra utiliser des colliers à deux vis, des attaches traditionnelles ou des colliers charges lourdes, spécialement conçus pour des diamètres plus grands et des charges plus lourdes.

pipe clamps and brackets

Environnement :

L’environnement dans lequel le collier sera installé conditionne le type de collier qu’il faut utiliser. Par exemple, si l’installation est à l’extérieur et exposée aux intempéries, il faut choisir un collier avec un traitement de surface adapté pour résister à la corrosion. Plusieurs de nos gammes de colliers sont traitées BIS UltraProtect®, un traitement de surface plus résistant encore que la galvanisation à chaud, conçu pour les installations en extérieur.

Si votre installation se trouve dans un environnement agressif ou humide, comme une piscine par exemple, la solution la plus adaptée sera peut-être un collier plastique comme notre collier polyamide starQuick®.

pipe clamps plastic

Demandes particulières :

Pour certains chantiers, vous devez répondre à des demandes particulières : isolation phonique, rapidité d’installation… Dans ces cas, certaines gammes de colliers peuvent vous aider.

Par exemple, s’il est demandé de réaliser l’installation très rapidement, notre collier une vis BISMAT® Flash, qui se ferme à la main et sans outil, sera plus adapté qu’un collier deux vis.

Les colliers avec gaine isolante permettront d’assurer l’isolation phonique de l’installation. Plusieurs des gammes de colliers Walraven sont certifiées pour la réduction des bruits. Découvrez nos conseils pour réaliser l’isolation phonique de votre installation.

pipe clamps quick release

pipe clamps and supports

pipe clamps bar clamps

Quelle dimension de collier choisir ?

Pour choisir un collier, il faut dans un premier temps prendre en compte le diamètre extérieur du tube. Parfois la mesure “diamètre nominal” (DN) est utilisée. Notre tableau de conversion ci-dessous vous permettra de faire la conversion du diamètre nominal au diamètre extérieur.

Dans un second temps, il faut vérifier si le tube est recouvert d’un isolant. Si c’est le cas, il faut ajouter deux fois l’épaisseur de l’isolant au diamètre extérieur du tube pour connaître le diamètre du collier. Nos gammes de colliers nus peuvent s’installer sur un isolant.

Les différentes gammes de colliers Walraven couvrent 99% des diamètres de tube, de 12 à 1200 mm. Nous sommes en mesure de produire des colliers sur mesure pour les tubes dont le diamètre n’est pas couvert par nos gammes de produits. Nous pouvons vous aider à trouver la meilleure solution pour votre chantier, n’hésitez pas à nous contacter !

Tableau de conversion : diamètres nominaux et diamètres extérieurs

Notre tableau de conversion permet d’obtenir le diamètre extérieur du tube à partir du diamètre nominal, pour les tubes acier et cuivre. En faisant la conversion vous vous assurez de choisir le collier qui convient.

Pour télécharger le tableau de conversion, cliquez sur l’image ci-dessous.

pipe clamps sizes

Colliers avec gaine isolante

Pour la plupart des applications, le collier doit être équipé d’une gaine isolante, le plus souvent à cause du matériau du tube ou de sa température. Les colliers avec isogaine ont des propriétés d’isolation phonique. Il y a trois principaux types de colliers avec gaine isolante.

rubber pipe clamp

Colliers avec isogaine noire :

La gaine isolante noire est en caoutchouc EPDM. Les colliers équipés avec cette gaine sont adaptés aux tubes acier : les rainures intérieures de la gaine enserrent étroitement le tube et l’empêchent de bouger. Si nécessaire, le mouvement du tube peut être accompagné grâce à des accessoires de fixation, comme les raccords pendulaires ou les différents dispositifs de guidage.

rubber pipe clamp

Colliers avec isogaine verte :

Les colliers avec gaine isolante verte sont spécialement conçus pour les tubes plastiques. L’intérieur de la gaine est lisse, ce qui permet au tube de glisser facilement à l’intérieur du collier. Le tube peut bouger à l’intérieur du collier sans que les fixations ne subissent de pression.

rubber pipe clamp

Colliers avec isogaine rouge :

Les colliers avec gaine isolante brun-rouge sont conçus pour résister aux conditions extrêmes. La gaine en silicone supporte des hautes températures jusqu’à 200°C, ce qui rend ces colliers parfaitement indiqués pour les tubes très chauds.



Comment stocker les colliers ?

L’environnement de stockage n’impacte que très rarement la qualité des colliers, en particulier s’ils sont entreposés dans un environnement sec avec des températures stables. Cependant, les colliers avec une gaine isolante en caoutchouc EPDM ne devraient pas subir de variations de températures extrêmes. La gaine en caoutchouc EPDM peut devenir cassante quand elle est soumise à des températures très basses ; elle peut fondre quand de très hautes températures sont atteintes. Il est donc préférable d’éviter les températures extrêmes.

Nous vous recommandons de vous référer à la documentation qui accompagne le produit pour savoir quelles sont les meilleures conditions de stockage. Nous restons à votre disposition pour toute question à ce sujet.

pipe brackets and pipe hangers

pipe supports

Les avantages des colliers Walraven

u clamp for pipe support

Une large gamme de colliers

Notre gamme de colliers couvre 99% des types et des diamètres de tubes. Si nous n’avons pas le diamètre que vous recherchez, nous pouvons fabriquer les colliers sur mesure pour votre chantier.

pipe clamps unistrut

Outils de conception et de calcul

Notre entreprise a investi dans des outils modernes de conception et de calcul, qui nous permettent de fournir à nos clients des services précis et efficaces.



sliding pipe clamp

Contrôle qualité : 100%
Contrairement à ce que pratiquent la plupart de nos concurrents, tous nos colliers sont fabriqués au sein de nos usines en Europe, ce qui nous permet de contrôler la qualité tout au long du processus de fabrication.

water pipe clamps

Un support technique complet

Nous savons que le choix d’un collier peut parfois être complexe. Notre équipe de techniciens peut vous apporter son aide pour la conception et la mise en œuvre de votre projet.

.

pipe clamps uk

Forte résistance à la corrosion
L’agressivité d’un environnement se classe en différentes catégories, de C1 (faible agressivité de l’environnement) à C5 (environnements les plus agressifs possibles). Walraven propose des gammes de colliers et de fixations capables de supporter des environnements classés C1 à C4.

adjustable pipe clamp assembly

Accompagner les mouvements du tube
Nos colliers peuvent être associés à différents accessoires de fixation (éléments de guidage, points fixes…) pour accompagner efficacement les mouvements des tubes et éviter tout risque de dégradation.

quick release pipe clamp

Testés à l’extrême !
Nous testons nos produits bien au-delà des règles d’usage. Non seulement nous les testons selon les standards RAL, mais nous poussons les tests jusqu’à leur destruction complète, pour savoir exactement ce qu’ils valent !

aluminium pipe clamps
Nous pouvons fournir le système de fixation complète, de la cheville au collier !
Nous pouvons fournir bien plus que les colliers ! Nous fabriquons chaque produit qu’il vous faut pour réaliser votre installation. De la cheville au collier, en passant par le rail et tous les accessoires nécessaires, vous trouverez tout chez nous ! Nous pouvons même fournir des systèmes préfabriqués, pour un gain de temps maximal !

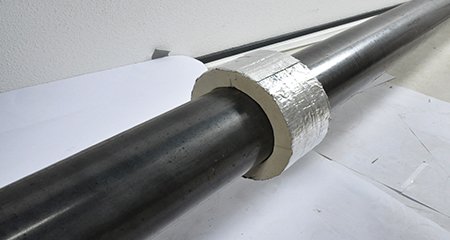

Colliers avec coquilles isolantes

Nous proposons une large gamme de colliers avec isolant. Les colliers froids de notre gamme BISOFIX® sont constitués d’un collier en acier et d’une coquille isolante en mousse PIR dure d’épaisseur variable, avec ou sans gaine en caoutchouc synthétique. Les différentes épaisseurs d’isolant disponibles permettent de se conformer à la réglementation en vigueur dans la construction.

Nos colliers froids s’installent directement sur le tube sans isolant, pour permettre une isolation thermique efficace de la fixation et éviter les ponts thermiques. Ils sont conçus pour assurer la meilleure isolation thermique possible : en effet, la matière de la coquille isolante a des propriétés isolantes supérieures à celle du bois ou de la laine de verre. Grâce à leurs feuilles de fermeture spéciales, nos colliers froids sont étanches à la vapeur.

Découvrez nos gammes de colliers froids BISOFIX® !

Colliers froids BISOFIX® ➤

pipe clamp insulationpipe clamp insulationpipe clamp insualtion

Un système complet pour votre installation

Nous proposons de nombreuses gammes de colliers, mais nous produisons également tous les composants nécessaires à la fixation des tubes :

L’image interactive ci-dessous montre une installation réalisée avec nos produits.

pipe clamps for unistrut

Une question ?

Si vous souhaitez nous poser une question sur nos colliers ou sur tout autre produit de notre gamme, contactez-nous en utilisant le formulaire ci-contre (*champs obligatoires).

Nous serons heureux de vous communiquer toutes les informations dont vous avez besoin.


  • Nous attachons une grande importance au traitement confidentiel des informations que vous nous confiez, conformément au Réglement Général sur la Protection des Données à caractère personnel. Vous pouvez consulter Nos engagements.

Le conseil Walraven

Comment déterminer l’écartement entre deux colliers ?

Il n’existe malheureusement aucune réglementation ou recommandation officielle concernant la distance maximale entre deux colliers. C’est pourtant une donnée très importante. Si la distance entre deux colliers est trop grande, le tube peut se déformer. Il faut également prendre en compte la charge admissible qu’un collier peut supporter.

Recommandations des fabricants

Les fabricants de colliers de fixation indiquent généralement une distance maximale à ne pas dépasser entre les colliers. Cette distance est calculée en combinant les différents paramètres d’une installation type, en particulier en fonction de la matière, du diamètre et du poids du tube.

Pour les tubes acier, la distance maximale autorisée entre deux colliers est de 6 mètres. Dans les faits, cette distance est souvent plus courte, selon la configuration de l’installation.

Fixations multiples : la règle de calcul

Il arrive souvent que plusieurs tubes soient fixés sur les mêmes supports. Dans ce cas, la règle est la suivante : la distance choisie sera celle du collier qui a l’écartement autorisé le plus faible.

Contactez nos experts pour trouver la meilleure solution

Depuis plus de 75 ans notre entreprise participe à l’élaboration de supports pour tubes : nous avons les connaissances techniques pour vous conseiller ! Nous pouvons réaliser pour vous les calculs de charge pour déterminer la distance maximale admissible entre deux colliers de votre installation.

En savoir plus ➤

pipe fixings and clamps

Pour aller plus loin

pipe clamps and supports

Nos conseils pour l’isolation phonique de votre installation

Il est possible de réduire drastiquement la diffusion des bruits dans un bâtiment en utilisant les colliers adaptés.

En savoir plus ➤

pipe clamps and fittings

Le collier qui se ferme tout seul !

Découvrez notre gamme de colliers polyamide starQuick®, le collier qui se ferme tout seul par simple pression du tube !

En savoir plus ➤

.

pipe clamps bar clamps

Comment éviter la corrosion ?

Un collier non adapté peut se corroder une fois installé sur le tube. Nos conseils vous aideront à éviter cette situation !

En savoir plus ➤

pipe clamps quick release

Le collier qui se ferme plus vite que son ombre

Découvrez notre collier BISMAT® Flash, le collier qui se ferme sans outil, par une simple pression des doigts !

En savoir plus ➤
