Revit® & BIM® kiváló minőségű csőrögzítés megtervezéséhez

Kiadva: 16 április 2020

Nincs többletköltség hulladék, vagy tönkremenetel miatt!

IJburg egy nagyméretű városfejlesztési projekt Amszterdam külvárosában, Hollandiában. Ahol Amszterdam eléri az IJssel-tavat, Hollandia legnagyobb tavát, egy 220 hektár méretű, 22.000 fő befogadására alkalmas bővítés folyik mesterségesen létrehozott szigeteken, melyek a tóból emelkednek ki. Ez azt jelenti, hogy a vízrendszer meglévő természeti funkcióit és követelményeit figyelembe kell venni a körzet fejlesztése során. IJburg első és második fázisában az volt a cél, hogy a környezettel harmóniában haladjon a munka, ezért rendkívül sűrűn helyezkednek el a lakások, 90 lakás egy hektáron, ezzel biztosítva a vízminőséget és az esztétikus megjelenést az IJssel-tónál. Mivel a fejlesztés szigeteken történik, a szigeteket elválasztó természetes vizet is figyelembe kell venni az építkezések során.

A kihívás

Egy műanyag csöveket gyártó és importáló cég, a Milder, egy csőrögzítő rendszer kifejlesztésére kérte fel a Walraven-t. Ennél a projektnél geotermikus hőszivattyú rendszereket szereltek be lakossági használatra, és nagy átmérőjű PE csövekre volt szükség a hő és a hideg víz szállításához. A geotermikus hőszivattyúk a föld, közel állandó föld alatti hőmérsékletét használja a víz melegítéséhez vagy hűtéséhez, ami, ennél a projektnél, egy gazdaságos alternatívája és kiegészítése a hagyományos központi fűtésnek.

A megoldás

Revit® & BIM® for high quality pipe support design

Az egyik legfőbb ok, amiért a Kersten Retail, a projekt fővállalkozója, a Walraven-t választotta beszállítónak az volt, hogy mérnökeink a Revit® szoftvert használják a tervezés során. A Revit® használatával mérnökeink konzisztens, koordinált és teljes modell alapú terveket és dokumentációkat készítenek. A Walraven termékeit tartalmazó BIMobjects alkalmazásával hatékony és kiváló minőségű csőrögzítési megoldásokat dolgoznak ki különböző esetekhez és időben kiszűrik az esetleges anomáliákat. Ez nem csupán biztonságos és egyszerű használatot tesz lehetővé, de megakadályozza, hogy hulladék vagy tönkremenetel miatt további költségek merüljenek fel, vagy korrigáló méréseket kelljen végezni. Az IJburg projekt esetében mérnökeink a csőrögzítés tervét egy külön Revit® fájlban készítették el, amely ahhoz a törzsfájlhoz kapcsolódott, amit a Kersten Retail küldött el a részükre. A jóváhagyást követően a gyártási rajzok lehetővé tették a szerkezetet „házon belüli” előre szerelését. A gondos előzetes tervezés gyors és pontos összeszerelést tett lehetővé, idő- és költségmegtakarítást biztosítva a helyszínen.

Ami még különlegessé teszi ezt a projektet, az a Walraven Aerofoam® NBR szigetelő tekercsek és lapok használata volt. Ez a nagy hatékonyságú, zárt cellás szigetelőhab, magas termikus hatékonyságot és védelmet kínál a kondenzációs problémákkal szemben. A kevés hely miatt a szigetelő cég úgy döntött, hogy először felhelyezi a Walraven Aerofoam® NBR szigetelést a PE csövekre és az elosztókra, majd leszállítja az előszerelt elemeket az építkezésre. Nem egyszerű munka. A kiváló szilárdsága miatt a Walraven Aerofoam® NBR szigetelés nem sérült meg, és megmaradt a magas szigetelési hatékonyság is. Nem volt szükség további időveszteséget okozó javításokra!

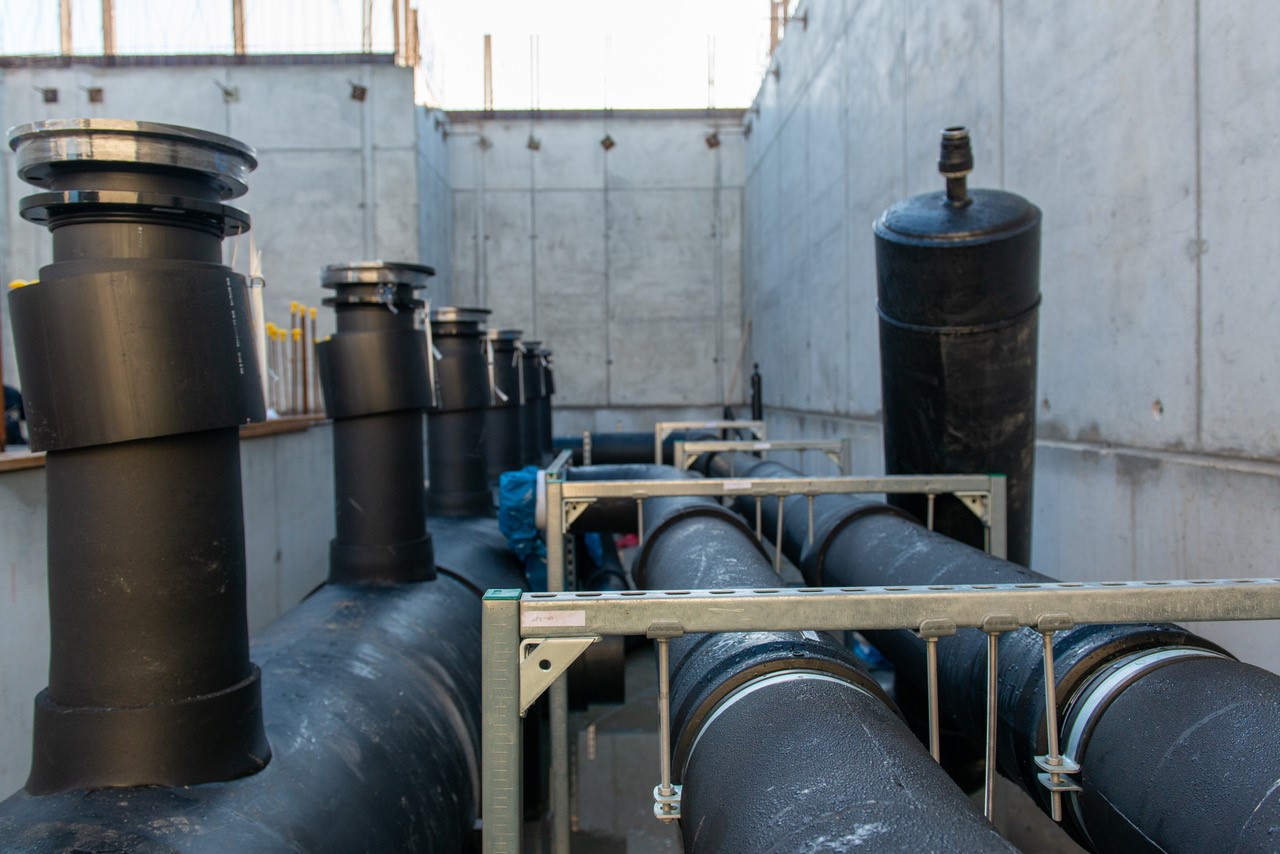

Revit® & BIM® for high quality pipe support design Fénykép: Kees de Vries





Szerelési típus:
pipe support system

Alkalmazott termékek (többek között):

Hogyan segíthetünk?

Szeretne többet megtudni arról, hogy a Walraven csőrögzítő rendszerei hogyan segíthetik Önt munkája során? További információért lépjen kapcsolatba velünk! Kérjen visszahívást a Walraven helyi értékesítési szaktanácsadójától, hogy megbeszélhessék az Ön igényeit!
