Sorozatrögzítési megoldások értelmezése

Kiadva: 2 augusztus 2018

Sorozatrögzítési megoldások értelmezése

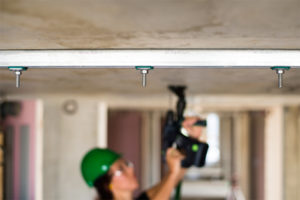

understanding-multiple-use-applications

Találkozott már a sorozatrögzítés kifejezéssel dübeleket érintő témakörben, de nem volt biztos benne, hogy az mit jelent? Ebben a cikkben közelebbről megvizsgáljuk, hogy pontosan mire is utal ez a kifejezés.

Európában a legtöbb statikus és kvázi-statikus terhelésű dübel az ETAG 001 C melléklete (Tervezési módszerek dübelekhez) szerint kerül tervezésre, melyet az EOTA publikált. A köznyelvben elterjedt „C melléklet” egy keretrendszert nyújt betonban használatos dübelek tervezéséhez, és három dübeltervezési módszert körvonalaz, név szerint A, B és C módszert.

Ezen tervezési módszerekben fellelhető valami közös: mindegyik megköveteli a dübel tervezését, hogy biztosítson afelől, hogy a tervezett terhelési érték nem lépi túl a megengedett értéket (S< Rd). Továbbá a rögzítendő anyag akár egy, akár több dübellel van rögzítve, minden egyes dübel megfelelő funkcionalitása kritikus a rögzített anyag sértetlensége szempontjából.

Az „ETAG 001 6. rész: Dübelek sorozatrögzítésekhez nem szerkezeti alkalmazásoknál”, az EOTA egy másik publikációja bemutatja a sorozatrögzítés kifejezést, amely további követelményeket támaszt egy rögzítendő anyag tervezésével szemben. A következőt állítja: „a rögzítendő anyagot oly módon kell megtervezni, hogy egy dübel túlzott mértékű kilazulása vagy tönkremenetele esetén a terhelés átvihető a szomszédos dübelekre az anyag használhatóságára vonatkozó követelmények megsértése nélkül. Ez azt jelenti, hogy minden egyes anyagnak rendelkeznie kell egy olyan rögzítési ponttal, amely legalább 3 vagy 4 dübelt tartalmaz. Amennyiben egy ilyen rögzítési pontban egy dübel tönkremegy, a többi dübelnek azt kompenzálni kell tudni, és a rögzített anyagot a helyén kell tudni tartani. Ezért az ilyen alkalmazásokat sorozatrögzítésnek tekintik.

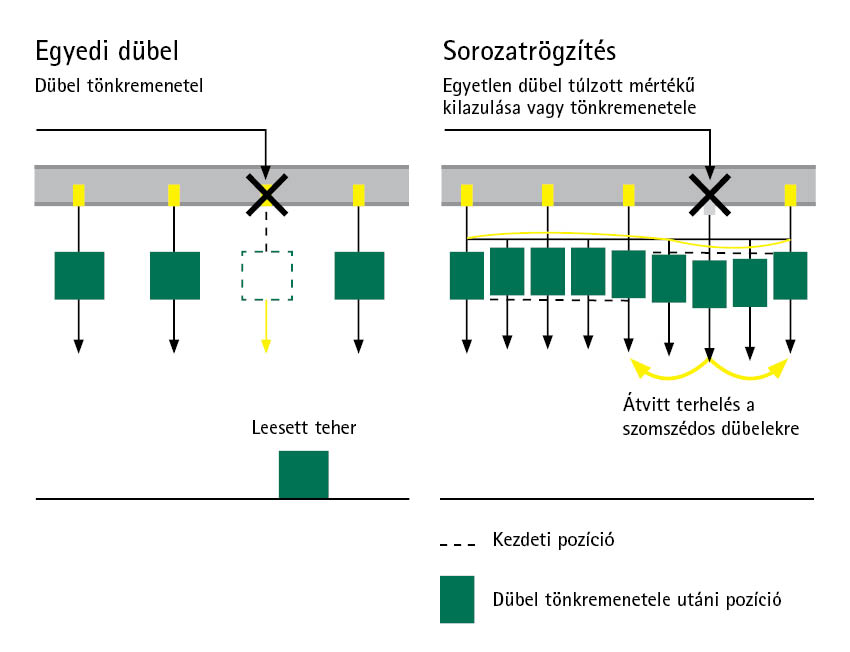

Az alábbi ábra egy egyszerűsített áttekintés a két dübeltervezési módszerhez.

HDA_Multiple Use_HU_v03





Azon termékek, melyek rendelkeznek ETA engedéllyel az ETAG 001 6. része alapján, csupán sorozatrögzítéshez alkalmazható nem szerkezeti alkalmazásoknál. Tipikus sorozatrögzítési alkalmazások közé tartoznak csővezetékek, kábeltálcák, vagy függesztett sínrendszerek rögzítése.

A tagországok sorozatrögzítésre vonatkozó definíciója megtalálható az ETAG 001 6. részének 1-es számú mellékletében. Egy tagország definíciójának hiányában a következő alapvető értékeket kell figyelembe venni:

Dübelek min. darabszáma rögzítési pontonként Rögzítési pontok min. száma Max. terhelési érték rögzítési pontonként
[n1] [n2] [n3]
3 1 2.0 kN
4 1 3.0 kN

A maximális terhelési érték rögzítési pontonként növelhető, amennyiben a dübel tervezésénél kimutatható, hogy a rögzített anyag erősségére és szilárdságára vonatkozó követelményeknek egyetlen dübel tönkremenetele után is eleget lehet tenni.
