De juiste betonschroef kiezen en installeren

Hoe selecteer en installeer ik betonschroeven?

Het kiezen van de juiste betonschroef voor uw project is om meerdere redenen ontzettend belangrijk. Beton is een hard materiaal wat de juiste manier van boren vereist en waar een geschikte betonschroef nodig is om een stevige verbinding te creëren.

De selectie van de juiste betonschroef (uiteraard van hoge kwaliteit) voorkomt problemen tijdens of na de installatie, zoals beschadigingen of het moeten vervangen van ankers omdat deze de installatie niet voldoende ondersteunen.

Maar wat is nu eigenlijk de juiste betonschroef en waar moet u rekening mee houden bij het selecteren van een betonschroef voor uw project? Deze pagina kan helpen om deze belangrijke vragen te beantwoorden!

Probeer het zelf met een gratis sample

Als u onze betonschroeven wilt uitproberen voordat u ze aanschaft, vraag dan een gratis samplezakje van de Heavy Duty Ankers aan. Hier zitten naast betonschroeven ook een aantal andere soorten ankers in.

Vraag een sample aan

Wat zijn betonschroeven?

Betonschroeven worden over het algemeen gebruikt voor het bevestigen van gemiddelde tot zware installaties in beton, massieve baksteen, holle baksteen of stenen ondergronden. Andere benamingen voor betonschroeven zijn betonankers, betonbouten of betonschroef ankers.

Betonschroeven zijn ontworpen om een sterke en veilige bevestiging te realiseren, zelfs in harde ondergronden. Ze kunnen zelfs dicht bij de rand van het beton geplaatst worden, zonder risico op vervorming. Natuurlijk is een snelle en eenvoudige bevestiging van de betonschroeven ook erg belangrijk.

Betonschroeven zijn er in verschillende soorten voor gebruik in verschillende toepassingen.

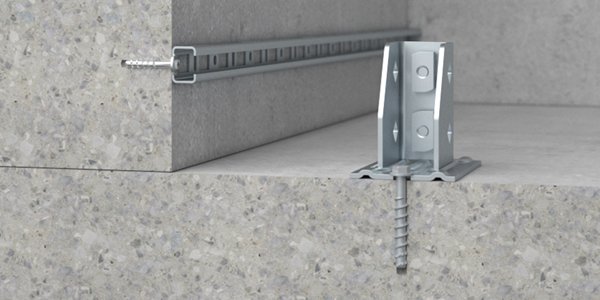

Walraven Heavy Duty Anchors

Hoe werken betonschroeven?

Betonschroeven worden op hun plaats gehouden door mechanische vergrendeling. Wanneer de schroef in een voorgeboord gat wordt geschroefd, snijdt het schroefdraad (met zaagtanden) in het beton. Hierdoor wordt er een mechanische vergrendeling gecreëerd tussen de schroef en het basismateriaal. Wanneer de schroef is geïnstalleerd kan deze worden gecorrigeerd indien nodig, maar alleen volgens de instructies zoals beschreven in de ETA.

Wanneer zou u betonschroeven moeten gebruiken?

Betonschroeven of betonankers zijn geschikt voor alle soorten bevestigingen, zoals het bevestigingen van buisondersteuningen of het verankeren van ondersteuning voor machines.

De meeste betonankers zijn geschikt voor gebruik in gescheurd en ongescheurd beton en soms ook voor dynamische belastingen zoals seismische belasting, waardoor deze ankers erg veelzijdig zijn. Veel van deze ankers zijn ook getest op brandveiligheid, waardoor ze in nog meer situaties de juiste oplossing kunnen bieden.

Lees onze blog en ontdek meer over de voordelen van betonschroeven:

Gescheurd en ongescheurd beton – wat is het verschil?

Een veelgestelde vraag is: ‘Hoe kan ik het juiste anker kiezen voor dit soort beton?’. Wanneer we het hebben over beton wordt er over het algemeen onderscheid gemaakt tussen ‘gescheurd’ en ‘ongescheurd’ beton.

Ongescheurd beton – Betondelen waar drukbelasting op wordt uitgeoefend, zoals muren of kolommen, worden over het algemeen beschouwd als ‘ongescheurd’ beton. Dit betekent dat de kans dat er scheuren in het beton ontstaan na installatie erg klein is.

Gescheurd beton – Betondelen waar trekbelasting op wordt uitgeoefend, zoals lagere delen van plafonds, worden beschouwd als gescheurd beton.  Dit betekent dat er op de langere termijn scheuren kunnen ontstaan in het beton. Deze scheuren kunnen zelfs ontstaan in gewapend beton waar trekbelasting op wordt uitgeoefend. Ook al hebben betonscheuren vaak maar een breedte van 0.3 mm (en zijn ze niet zichtbaar voor het menselijk oog), ze kunnen wel een significant effect hebben op de belastingscapaciteit van een anker. Dit in acht nemend, is het verstandig om bij het verankeren in gescheurd beton altijd gebruik te maken van ankers die hierop getest en hiervoor toegestaan zijn.

In gevallen waar het lastig of onmogelijk is om na te gaan of het beton ongescheurd is en zal blijven, is de vuistregel om het beton als gescheurd beton te behandelen en hier de ankers op te selecteren.

Soorten betonschroeven

Er zijn verschillende typen betonschroeven, ontworpen voor verschillende toepassingen. Walraven biedt de onderstaande vier soorten.

concrete screw

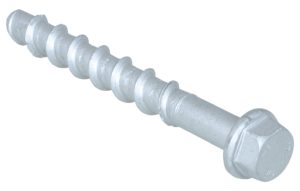

WCS1H Betonschroef (met zeskantkop)

Deze betonschroef met zeskantkop is een Heavy Duty schroef. Deze schroef biedt tot wel 3 verankeringsdieptes en is daardoor flexibel te installeren. Deze schroef is geschikt voor bevestiging in beton, massieve baksteen, holle baksteen en steen. De zeskantkop maakt het mogelijk om deze schroef strakker aan te draaien dan sommige andere schroeven. Deze schroef is zeer geschikt voor het bevestigen van rails, muurplaten en meer.

concrete screw

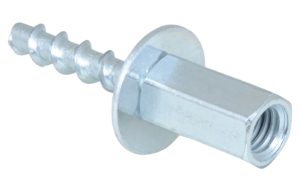

WCS1N Betonschroef met M8/M10 schroefdraad (binnendraad / female)

Deze betonschroef is uitermate geschikt voor het bevestigen van draadstangen voor plafondinstallaties. Zeer geschikt voor bevestiging van leidingtracés, lucht- of ventilatiekanalen en meer. Deze indraaiende hang-ankers bieden een snel alternatief voor traditionele inslagankers en worden geïnstalleerd in minder dan de helft van de tijd!

concrete screw

WCS1P Betonschroef (platte torx)

Betonschroeven met een platte kop zijn voor meer toepassingen te gebruiken, maar hebben over het algemeen minder kracht dan de zeskantschroeven doordat de kop van deze schroef minder goed aangedraaid kan worden. Het voordeel van de platte kop is wel dat deze vlak tegen de ondergrond komt te liggen. Hierdoor is deze schroef ideaal voor bevestiging tegen het plafond, zoals bij de installatie van buizen of ventilatiekanalen.

concrete screw

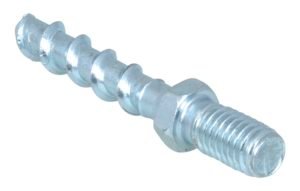

WCS1M Betonschroef (buitendraad / male)

Een anker met buitendraad op de kop van de schroef, waardoor er eenvoudig beugels direct op het anker geïnstalleerd kunnen worden. Dit maakt werken boven het hoofd een stuk eenvoudiger! Dit anker is geschikt voor bevestiging van buizen, beugels en andere kanalen met maximale efficiëntie.

Moet ik een ETA approved anker gebruiken?

Ankers worden vaak gebruikt op plekken die cruciaal zijn voor de veiligheid. Maar hoe herken je deze situaties en hoe belangrijk is het om ETA gecertificeerde ankers te gebruiken?

De European Technical Approval handleidingen definiëren veiligheids-kristische situaties als volgt:

Toepassingen waar het begeven van een anker kan resulteren in instorting of gedeeltelijke instorting van een constructie, gevaar oplevert voor het menselijk leven, of zorgt voor een significant economisch verlies

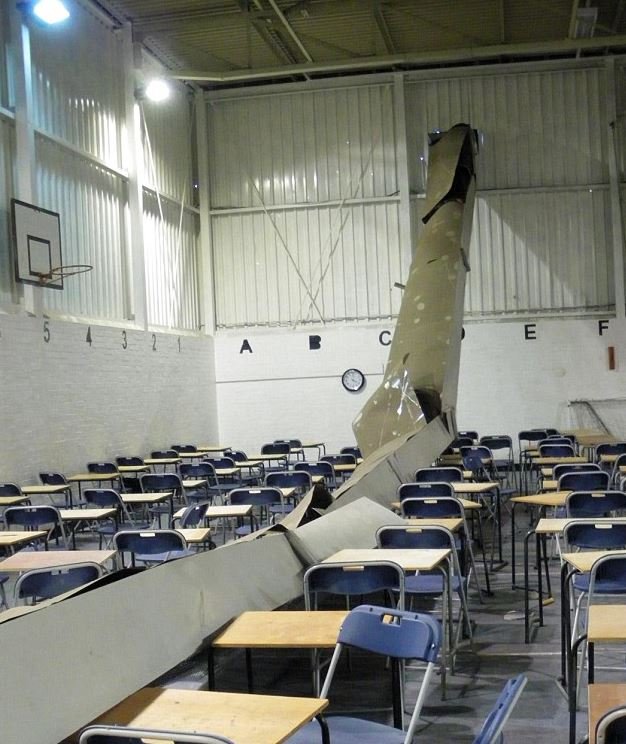

De afgelopen decennia zijn er een aantal situaties geweest waarin het begeven van een anker heeft geresulteerd in grote schade en zelfs levens heeft gekost. De meest voorkomende redenen voor het begeven van een anker zijn de volgende:

  • Incorrecte anker selectie
  • Incorrecte installatie
  • Veranderingen in specificaties

Vanwege deze gevallen heeft het CFA een aantal handleidingen geschreven, BS8539:2012 met een standaard ‘Code of Practice’ voor verankering. De hoofdboodschap van dit document is dat er overal waar mogelijk gebruik gemaakt moet worden van ETA gecertificeerde ankers.

ETA

anchor failure

anchor failure

Lees onze blog over dit onderwerp voor meer informatie:



Hoe installeer ik betonschroeven?

Zoals genoemd in bovenstaande sectie is een verkeerde installatie van ankers – waaronder ook betonschroeven vallen – één van de hoofdoorzaken van het begeven  van een installatie, wat kan zorgen voor serieuze problemen en zelfs overlijdens. Daarom is het ontzettend belangrijk dat de installatiehandleiding van de producent van de ankers goed wordt gevolgd bij het installeren.

Wat wordt het meest vergeten?

We zien vaak dat het schoonmaken van het boorgat wordt vergeten. Het is verleidelijk om deze stap over te slaan, maar het is belangrijk om het boorgat schoon te maken om aan de installatie instructies van de ETA te voldoen. Wanneer het gat niet gereinigd wordt voor het installaren van het anker, kan er een situatie ontstaan waarin het anker niet de volledige diepte kan bereiken. Wanneer het anker wordt aangedraaid, kan het anker hierdoor breken of verschuiven.

Video’s en handige tips

We hebben een aantal handige installatievideo’s gemaakt voor onze reeks verankeringen. Bekijk de video’s voor deze handige how-to’s. Het is ook mogelijk om de ETA documentatie in te zien voor de prestatieverklaring en de complete installatie instructies.





Welke producten biedt Walraven?

Walraven’s complete reeks aan verankeringen biedt inslagankers, doorsteekankers, Heavy Duty ankers, betonschroeven, chemische ankers en meer. Naast onze producten bieden we graag technische ondersteuning en advies om te helpen bij ieder project.

Walraven biedt:

  • Een reeks Heavy Duty mechanische en chemische verankeringen, met goede prestaties en hoge belastbaarheid
  • ETA approved reeks, voldoet aan BS8539:2012
  • Aantal opties getest op brandveiligheid
  • Aantal opties getest op seismische omstandigheden
  • How to install video’s en uitgebreide installatiehandleidingen
  • Technisch advies is altijd telefonisch beschikbaar
  • Onze experts kunnen op locatie een trektest uitvoeren, zonder kosten wanneer dit nodig is
  • Gratis anker selectie software welke helpt om benodigde calculaties uit te voeren en het juiste anker te selecteren.
