Buis- en kabeldoorvoeringen

Brandwerende afdichting van doorvoeringen

Het doel van compartimentering is om de snelle verspreiding van brand te voorkomen, de kans op brand te verminderen en de schade aan het gebouw en de inhoud ervan te beperken. Wanneer openingen voor buizen en kabels in wanden en plafonds van het brandcompartiment worden aangebracht, moeten deze effectief worden afgedicht om de effectiviteit van het brandcompartiment te behouden. Ons assortiment Walraven Pacifyre® en Tangit® brandwerende producten zijn geschikt voor het effectief afdichten van buis- en kabeldoorvoeringen.

Download Fire Protection Systems brochure

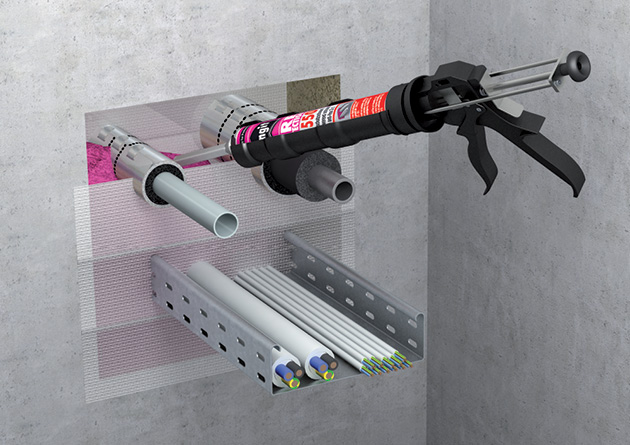

Fire_Protection_Main_2_Pipe_and_cable_penetrations

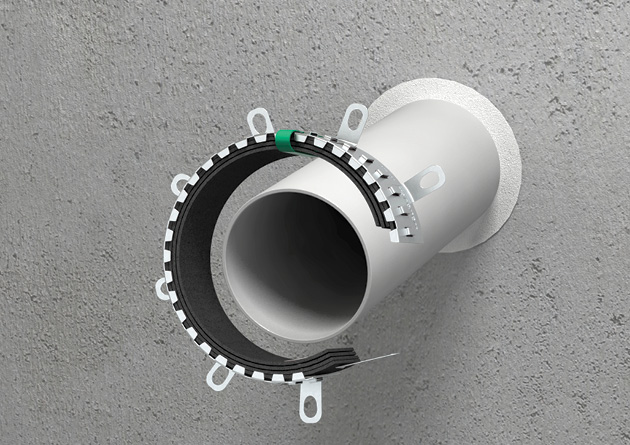

How to select the right fire stop

Hoe selecteer je de juiste brandstop?

Standaard brandmanchetten zijn een populaire keuze wanneer wordt gekeken naar brandafdichting van buisdoorvoeringen door brandwanden. Ze zijn geschikt voor gebruik op kunststof buizen en zijn meestal gemaakt van staal met een binnenkant van opzwellend materiaal (intumescent) dat wordt geactiveerd in geval van brand. Het intumescent zet uit en sluit het gat, dat is verlaten door de instortende buis, waardoor de integriteit van de structuur behouden blijft. Eenmaal uitgebreid, zullen ze twee of vier uur lang vuur weerstaan, afhankelijk van het materiaal van de buis en de toepassing.

Voordelen van standaard brandmanchetten voor afdichting

  • Ze vormen een kosteneffectieve oplossing
  • De meeste zijn eenvoudig te installeren op nieuwbouw of bij retromontage
  • Ze zijn verkrijgbaar in een breed scala aan formaten

Onze Walraven Pacifyre® BFC Brandmanchet is de perfecte brandmanchet als u op zoek bent naar een betrouwbare standaardoplossing met de extra zekerheid van ETA certificering en CE-markering.

Alternatives to standard fire collars

Standaard brandmanchetten zijn echter niet geschikt voor ALLE scenario’s, dus is het belangrijk om de individuele vereisten van elke installatie te overwegen om ervoor te zorgen dat het juiste type brandwerende product wordt geselecteerd.

Enkele van de criteria waarmee rekening gehouden moet worden bij het kiezen van een brandstop zijn:

  • Buistype en maat – kunststof of metaal?
  • Vereiste periode van brandwerendheid
  • Isolatievereiste
  • Wand, vloer of lineaire opening
  • Buisbeweging, trillingen of thermische uitzetting verwacht?
  • Mechanische kracht? Dragende belasting?

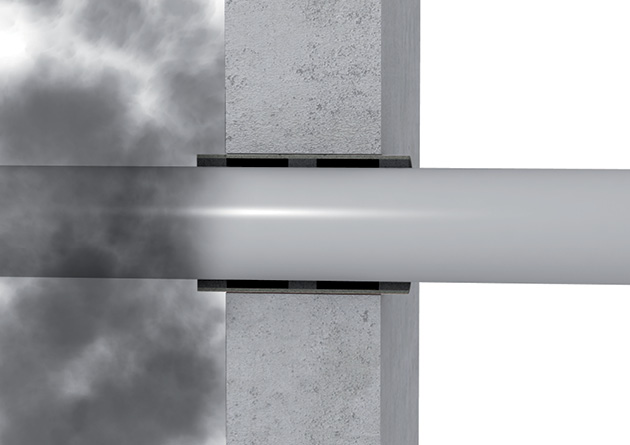

benefits of standard fire collars

Wanneer is een standaard brandmanchet misschien NIET de juiste oplossing?

Metalen buizen – Standaard brandmanchetten zijn meestal niet geschikt voor het afdichten van metalen buizen. Het intumescent zal een metalen buis niet op dezelfde manier kunnen dichtdrukken zoals het kan met een kunststof buis. U heeft waarschijnlijk een meer gespecialiseerde brandmanchet nodig, zoals onze Walraven Pacifyre® EFC Brandmanchet.

Beweging of trillingen – Als er een significante beweging wordt verwacht, hetzij door thermische uitzetting van de buis, trillingen of door gebouwbeweging, is een standaard brandmanchet mogelijk niet effectief. Een brandmanchet zoals onze Walraven Pacifyre® MK II is geïnstalleerd in situaties om met buisbeweging om te gaan. U kunt onze case study lezen over het gebruik ervan in The Shard (Engeland).

Geluidsisolatie – Veel gebouwen vereisen tegenwoordig ook extra geluidsisolatie van producten, vooral in bebouwde gebieden zoals Londen. Een standaard brandmanchet biedt geen geluidsisolatie. Alternatieven zijn onze Walraven Pacifyre® MK II Brandmanchet met ingebouwde speciale geluidsisolerende voordelen of onze Walraven Pacifyre® AWM III Brandmanchet die kan worden geïnstalleerd met geluidsisolatie strips.

Installatie ruimte – Vaak ziet u bij renovatieprojecten veel buizen en kabels die in de loop der jaren zijn toegevoegd of gewijzigd in situaties die onmogelijk brandveilig te maken zijn met een standaard brandmanchet. Eerdere installaties in oude gebouwen hebben mogelijk geen rekening gehouden met de ruimte die nodig is voor standaard brandkragen, dus de installateur moet een alternatieve oplossing vinden dat in de ruimte past. De Walraven Pacifyre® EFC is een veelzijdige en unieke brandmanchet die perfect geschikt is voor dit soort situaties. Het kan meerdere buizen door één manchet plaatsen en kan worden geplaatst in lastige ruimtes, zoals buizen die in een hoek worden geïnstalleerd, vlak tegen een muur en nog veel meer.

Producten voor buis- en kabeldoorvoeringen

  • 215XXXXXX_BIS_Pacifyre_MK_II_P

    Walraven Pacifyre® MK II Brandmanchet (K)

    • inbouwmanchet voor het maken van 60 minuten brandwerende buisdoorvoeringen van brandbare buizen (Ø ≤200 mm) en multilayer buizen (Ø ≤90 mm)
    • toe te passen in massieve steenachtige wanden (≥70 mm), flexibele wanden (≥70 mm) wandopeningen met minerale wol schot (≥60 mm) en vloeren (≥150 mm)
    • het manchet biedt een gegarandeerde bescherming tegen vuur, rook en geluid

    Meer informatie

  • 2135XXXXXX_BIS_Pacifyre_AWM_III

    Walraven Pacifyre® AWM III Brandmanchet

    • opbouwmanchet voor het maken van 60 minuten brandwerende buisdoorvoeringen van kunststof buizen (Ø ≤200 mm)
    • voor doorvoeringen in massieve steenachtige wanden (≥80 mm), flexible wanden (≥80 mm), minerale wol schotten (≥60 mm) en steenachtige vloeren (≥150 mm)
    • geschikt voor gebruik in vochtige ruimtes

    Meer informatie

  • 2132100600_BIS_Pacifyre_EFC_NL

    Walraven Pacifyre® EFC Brandmanchet

    • manchet op rol voor het maken van 60 minuten brandwerende doorvoeringen van kunststof buizen (Ø ≤160 mm) en multilayer buizen (Ø ≤110 mm) met of zonder isolatie
    • voor doorvoeringen in massieve steenachtige wanden (≥80 mm), flexible wanden (≥80 mm), minerale wol schotten (≥60 mm) en steenachtige vloeren (≥150 mm)
    • geschikt voor moeilijk toegankelijke plaatsen zoals hoeken

    Meer informatie

  • Tangit_FP_550_2181550

    Tangit FP 550 2-c Brandwerend Schuim

    • twee componenten schuim voor het maken van ≥90 minuten brandwerende en rookdichte afdichtingen van buis-, kabel-, en combidoorvoeringen in openingen ≤1225 cm² (350 x 350 mm)
    • toe te passen in massieve steenachtige wanden (≥70 mm), flexibele wanden (≥70 mm) en vloeren (≥150 mm)
    • zelfvullend, voor een betrouwbare afdichting bij de meest uiteenlopende doorvoeringen

    Meer informatie
