Revit® & BIM® voor een hoge kwaliteit buisbevestiging

Gepubliceerd op: 6 augustus 2020

Geen risico op verspilling of faalkosten!

IJburg is een grootschalig project voor stedelijke ontwikkeling aan de rand van Amsterdam. Waar het grondgebied van Amsterdam het IJsselmeer raakt, het grootste meer van Nederland, wordt een enorme stadsuitbreiding gerealiseerd met een oppervlakte van 220 hectare. Deze uitbreiding, die (woon)ruimte biedt aan meer dan 22.000 personen, is mogelijk door kunstmatig gecreëerde eilanden in het IJsselmeer.

Dit houdt in dat de bestaande natuurlijke functies en vereisten van het watersysteem meegenomen moeten worden in de ontwikkeling van het gebied. Zowel de eerste fase van IJburg als de tweede fase proberen in harmonie te blijven met de omgeving.

Om de waterkwaliteit van het IJsselmeer te behouden en de esthetische aantrekkingskracht niet te verliezen, wordt er gebouwd met een buitengewoon hoge dichtheid tot wel 90 woningen per hectare. Doordat het project plaatsvindt op eilanden waar ook water tussendoor stroomt, is het omgevingswater de belangrijkste overweging in het ontwikkelen van dit project.

Uitdaging

Via Milder, producent en importeur van kunststof buissystemen, ontving Walraven het verzoek om een bevestigingssysteem voor de buizen te ontwikkelen. In dit project zijn aangekoppelde warmtewisselaarsystemen geïnstalleerd voor residentieel gebruik en een grote diameter PE buiswerk was nodig voor het transport van warm en koud water. Aangekoppelde warmtewisselaarsystemen gebruiken de constante ondergrondse temperatuur om het water te verwarmen of te koelen, een rendabel en zuinig alternatief in vergelijking met de gangbare centrale verwarming gezien de eigenschappen van dit project.

De oplossing

Revit® & BIM® for high quality pipe support design

Eén van de belangrijkste redenen dat Kersten Retail, de hoofdaannemer van dit project, Walraven selecteerde als leverancier was dat, naast hun technische expertise, er door de engineers gebruik wordt gemaakt van Revit® software voor het maken van ontwerpen. Door het gebruik van Revit® software kunnen onze engineers consistente, gecoördineerde en complete modelgebaseerde ontwerpen en documentatie aanleveren. Door het gebruik van het geïntegreerde BIMObject bij het specificeren van Walraven producten kunnen ze effectieve en hoge kwaliteit buisbevestigingen ontwikkelen en problemen voortijdig opmerken. Dit resulteert niet alleen in veiligheid en eenvoudige installatie, maar het voorkomt ook verspilling, faalkosten en dure corrigerende maatregelen.

Voor het IJburg project hebben onze engineers het buisbevestigingssysteem ontworpen in een losse Revit® file welke gelinkt was aan de master file zoals toegestuurd door Kersten Retail (waarin het bouw- en installatieontwerp van het project gespecificeerd was).

Na goedkeuring zijn de tekeningen gedeeld met onze eigen prefabricage afdeling voor assemblage. Het ontwerp maakte een snelle en precieze assemblage mogelijk, wat geresulteerd heeft in zowel tijd- als kostenbesparing op de bouwlocatie.

Technische isolatie van Aerofoam

Wat dit project tevens bijzonder maakt is dat de NBR isolatierollen en sheets van Aerofoam toegepast zijn. Deze zeer efficiënte closed cell foam isolatie biedt hoge thermische efficiëntie en bescherming tegen potentiële condensatieproblemen. Gezien de kleine ruimte op de bouwlocatie heeft de isoleerder ervoor gekozen om eerst de Aerofoam® NBR isolatie aan te brengen op de PE buizen en verdelers en vervolgens de geprefabriceerde delen naar de bouwlocatie te transporteren. Geen eenvoudige taak. Dankzij de excellente mechanische sterkte van de Aerofoam NBR isolatie is er tijdens dit proces geen materiaal beschadigd.

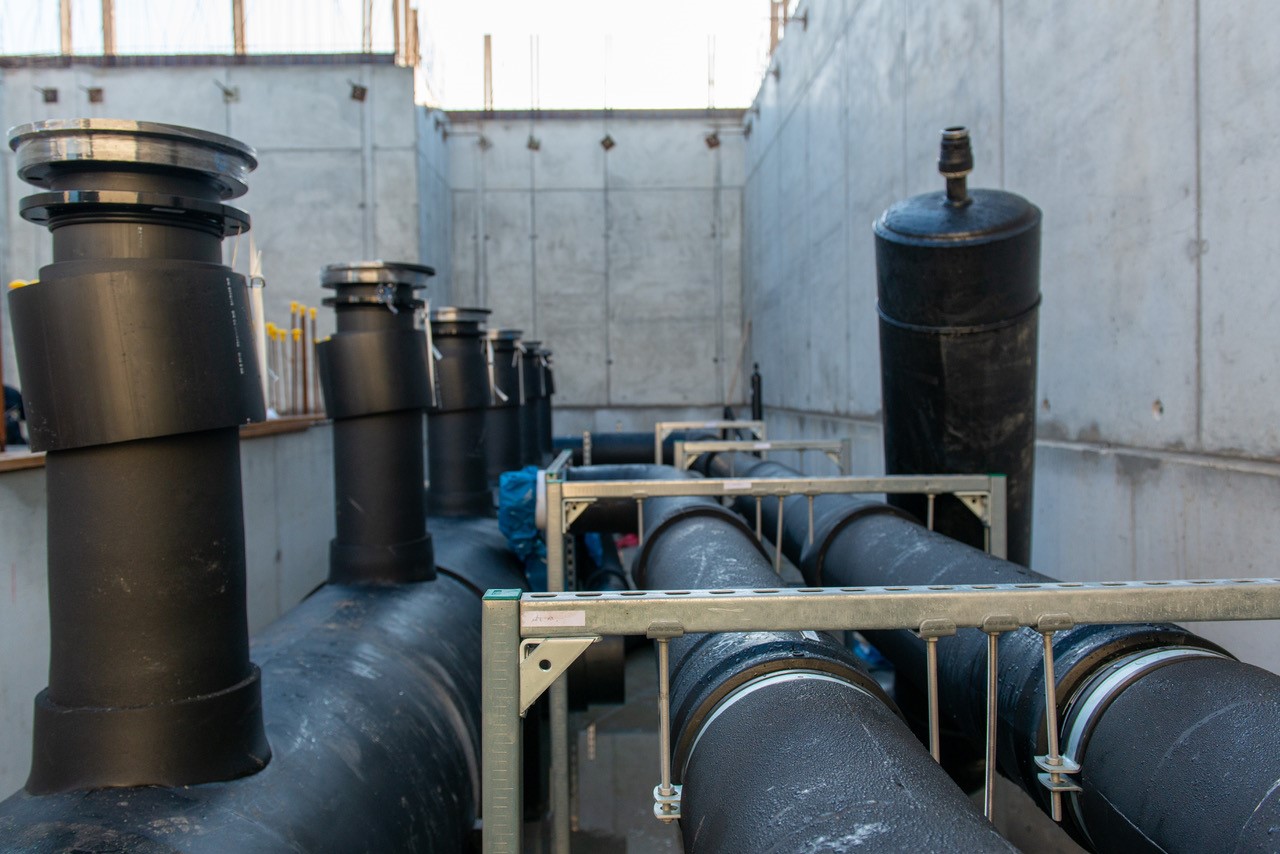

Revit® & BIM® for high quality pipe support design Foto: Kees de Vries















Type installatie:
pipe support system

  • Aangekoppelde warmtewisselaarsystemen

Producten in installatie (onder andere):
