Na het succesvolle Tripolis Amsterdam-project werd Walraven opnieuw door Energy@TheOffice gevraagd om de ondersteuningsconstructie voor de zonnepanelen van The Ensemble in Amsterdam te ontwerpen – het hoogste project waaraan Walraven tot nu toe heeft meegewerkt.
Het 119 meter hoge project, The Ensemble, bestaat uit twee torens en een plint (het onderste deel van het gebouw).

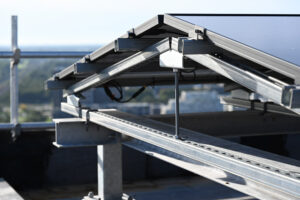

De engineers van Walraven ontwierpen een robuuste driehoekige frameconstructie voor zonnepanelen in een oost-westconfiguratie, volledig afgestemd op het gebouw en de locatie, en ontworpen om alle invloeden, waaronder windbelasting, veilig en efficiënt te weerstaan.
Er werd onder andere gebruikgemaakt van het Walraven RapidStrut® systeem en Walraven DobyGrip ophangsysteem. Alle gebruikte materialen waren voorzien van Walraven BIS UltraProtect® 1000-bescherming, een oppervlaktebescherming die uitblinkt in corrosiebestendigheid, duurzaamheid en veelzijdigheid. Dit systeem is geschikt voor zowel binnen- als buitentoepassingen en is de ideale oplossing voor duurzame zonne-energie-installaties op hoogte.
Technische uitdaging
“De grootste uitdaging lag bij toren 1, de hoogste toren van het gebouw. Op het bovenste dak zijn de zonnepanelen in een oost-westconfiguratie geplaatst, terwijl één verdieping lager de panelen in een zuidgerichte configuratie zijn opgesteld. Tijdens de ontwerpfase werd duidelijk dat de zuidgerichte panelen bij een standaard hellingshoek van 10 graden aan te hoge windbelasting onderhevig waren.”
Onze engineer onderzocht vervolgens of het aanpassen van de hellingshoek een oplossing kon bieden. Het resultaat was dat bij een hoek van 7 graden de windbelasting binnen de toegestane grenzen bleef. De efficiëntie van een paneel bij 7° is iets lager dan bij 10°; in de praktijk is dit nauwelijks merkbaar, meestal ongeveer 1-2% per jaar.
Samenwerking en implementatie
Tijdens het proces was er uitstekend, intensief contact met Marcel van Veen van Cordeel, de werkvoorbereider. Alle modellen en ontwerpen werden zorgvuldig gecoördineerd en geïntegreerd in Trimble, zodat alle documentatie overzichtelijk beschikbaar was in één omgeving.
Dankzij de nauwe samenwerking tussen Bosman Bedrijven, Yver Techniek, Cordeel, Energy@TheOffice én Walraven is het Ensemble-project ook letterlijk een succes op het hoogste niveau!
