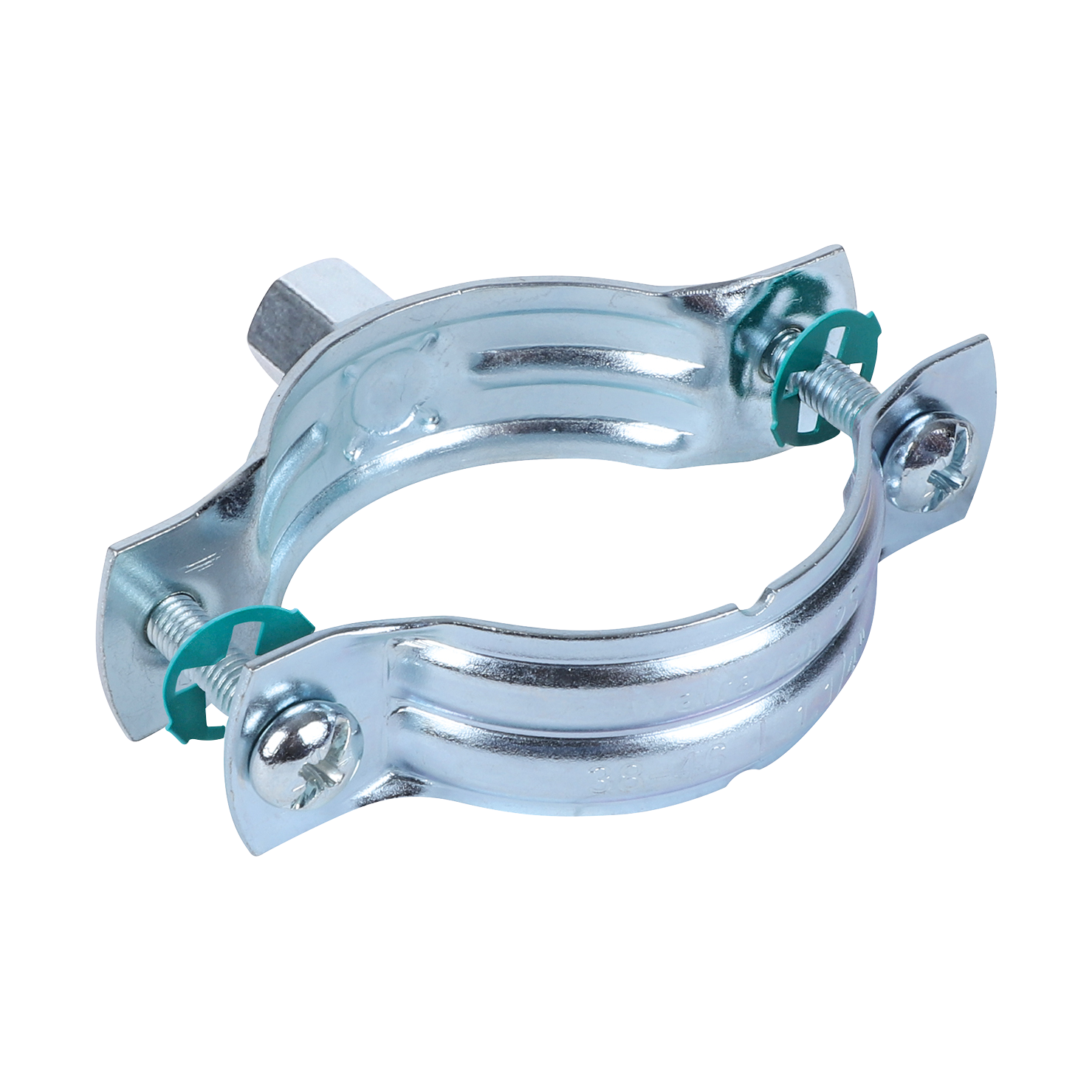

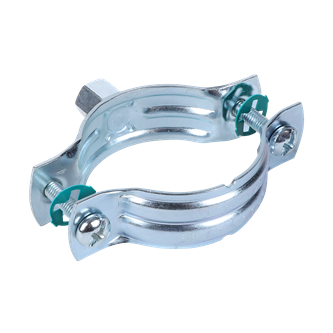

Voordelen & kenmerken
- Zonder onderbrekingen
- Anti-verlies onderlegringen voorkomen dat schroeven eruit vallen tijdens de installatie
- Perfecte oplossing voor geïsoleerde leidingondersteuning
- materiaal: staal
- elektrolytisch verzinkt
.png?w=100){kind=logo}
| Product nr. | Buitendiameter buis | DN | Buisdiameter (Imperial) | Aansluitdraad | Totale hoogte | Totale breedte | Totale diepte | Materiaal breedte | Materiaal dikte | Schroefmaat | Max. toegestane belasting Faz | Goedkeuringen | Verpakking vorm 1 | Verpakking aantal 1 | Verpakking vorm 2 | Verpakking aantal 2 | Materiaallijst |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referentieletter | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | ||||||
| Eenheidsnaam | (mm) | (″) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | |||||||||
| Product nr.33035014 | Buitendiameter buisD (mm) 10-14 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 35 | Totale breedteW (mm) 46 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 10800 | Materiaallijst |
| Product nr.33035019 | Buitendiameter buisD (mm) 15-19 | DND DN 10 | Buisdiameter (Imperial)D (″) ⅜ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 40 | Totale breedteW (mm) 51 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 10800 | Materiaallijst |
| Product nr.33035024 | Buitendiameter buisD (mm) 20-24 | DND DN 15 | Buisdiameter (Imperial)D (″) ½ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 45 | Totale breedteW (mm) 56 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 10800 | Materiaallijst |
| Product nr.33035030 | Buitendiameter buisD (mm) 25-30 | DND DN 20 | Buisdiameter (Imperial)D (″) ¾ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 51 | Totale breedteW (mm) 62 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 10800 | Materiaallijst |
| Product nr.33035037 | Buitendiameter buisD (mm) 31-37 | DND DN 25 | Buisdiameter (Imperial)D (″) 1 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 58 | Totale breedteW (mm) 69 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 700 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 7200 | Materiaallijst |
| Product nr.33035046 | Buitendiameter buisD (mm) 38-46 | DND DN 32 | Buisdiameter (Imperial)D (″) 1¼ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 68 | Totale breedteW (mm) 78 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,25 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 950 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 7200 | Materiaallijst |
| Product nr.33035052 | Buitendiameter buisD (mm) 47-52 | DND DN 40 | Buisdiameter (Imperial)D (″) 1½ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 74 | Totale breedteW (mm) 84 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,25 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 950 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 6300 | Materiaallijst |
| Product nr.33035061 | Buitendiameter buisD (mm) 53-61 | DND DN 50 | Buisdiameter (Imperial)D (″) 2 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 83 | Totale breedteW (mm) 93 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,25 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 950 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 6300 | Materiaallijst |
| Product nr.33035067 | Buitendiameter buisD (mm) 62-67 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 89 | Totale breedteW (mm) 99 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,25 | Schroefmaatds M5 | Max. toegestane belasting FazFa,z (N) 950 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 5400 | Materiaallijst |
| Product nr.33035074 | Buitendiameter buisD (mm) 68-74 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 96 | Totale breedteW (mm) 111 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 1400 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 4500 | Materiaallijst |
| Product nr.33035081 | Buitendiameter buisD (mm) 75-81 | DND DN 65 | Buisdiameter (Imperial)D (″) 2½ | AansluitdraadG M8/M10 | Totale hoogteH (mm) 103 | Totale breedteW (mm) 118 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 1400 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 3150 | Materiaallijst |
| Product nr.33035087 | Buitendiameter buisD (mm) 82-87 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 109 | Totale breedteW (mm) 124 | Totale diepteDtT (mm) 20 | Materiaal breedteMW (mm) 20 | Materiaal dikteMT (mm) 1,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 1400 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 3150 | Materiaallijst |
| Product nr.33035095 | Buitendiameter buisD (mm) 88-95 | DND DN 80 | Buisdiameter (Imperial)D (″) 3 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 119 | Totale breedteW (mm) 136 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 2250 | Materiaallijst |
| Product nr.33035103 | Buitendiameter buisD (mm) 96-103 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 127 | Totale breedteW (mm) 143 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 50 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 2250 | Materiaallijst |
| Product nr.33035112 | Buitendiameter buisD (mm) 104-112 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 136 | Totale breedteW (mm) 153 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 2250 | Materiaallijst |
| Product nr.33035118 | Buitendiameter buisD (mm) 113-118 | DND DN 100 | Buisdiameter (Imperial)D (″) 4 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 136 | Totale breedteW (mm) 153 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1800 | Materiaallijst |
| Product nr.33035127 | Buitendiameter buisD (mm) 119-127 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 151 | Totale breedteW (mm) 168 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1125 | Materiaallijst |
| Product nr.33035137 | Buitendiameter buisD (mm) 128-137 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 161 | Totale breedteW (mm) 178 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1125 | Materiaallijst |
| Product nr.33035144 | Buitendiameter buisD (mm) 138-144 | DND DN 125 | Buisdiameter (Imperial)D (″) 5 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 168 | Totale breedteW (mm) 185 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1125 | Materiaallijst |
| Product nr.33035153 | Buitendiameter buisD (mm) 145-153 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 177 | Totale breedteW (mm) 194 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1125 | Materiaallijst |
| Product nr.33035162 | Buitendiameter buisD (mm) 154-162 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 186 | Totale breedteW (mm) 203 | Totale diepteDtT (mm) 23 | Materiaal breedteMW (mm) 23 | Materiaal dikteMT (mm) 2 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 2000 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 1125 | Materiaallijst |
| Product nr.33035172 | Buitendiameter buisD (mm) 163-172 | DND DN 150 | Buisdiameter (Imperial)D (″) 6 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 199 | Totale breedteW (mm) 217 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 25 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 900 | Materiaallijst |
| Product nr.33035183 | Buitendiameter buisD (mm) 173-183 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 210 | Totale breedteW (mm) 227 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 15 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 675 | Materiaallijst |
| Product nr.33035194 | Buitendiameter buisD (mm) 184-194 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 221 | Totale breedteW (mm) 239 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 15 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 540 | Materiaallijst |
| Product nr.33035205 | Buitendiameter buisD (mm) 195-205 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 232 | Totale breedteW (mm) 249 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 15 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 540 | Materiaallijst |
| Product nr.33035216 | Buitendiameter buisD (mm) 206-216 | DND - | Buisdiameter (Imperial)D (″) - | AansluitdraadG M8/M10 | Totale hoogteH (mm) 243 | Totale breedteW (mm) 260 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 15 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 540 | Materiaallijst |
| Product nr.33035225 | Buitendiameter buisD (mm) 217-225 | DND DN 200 | Buisdiameter (Imperial)D (″) 8 | AansluitdraadG M8/M10 | Totale hoogteH (mm) 253 | Totale breedteW (mm) 271 | Totale diepteDtT (mm) 25 | Materiaal breedteMW (mm) 25 | Materiaal dikteMT (mm) 2,5 | Schroefmaatds M6 | Max. toegestane belasting FazFa,z (N) 3300 | Goedkeuringen ITB (KOT), CE, ETA, RAL-GZ 655/B | Verpakking vorm 1 Kartonnen doos | Verpakking aantal 1 10 | Verpakking vorm 2 Pallet ISO 1 | Verpakking aantal 2 450 | Materiaallijst |
Materiaallijst 0
