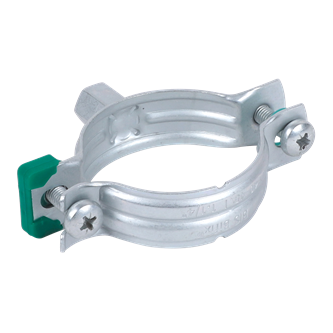

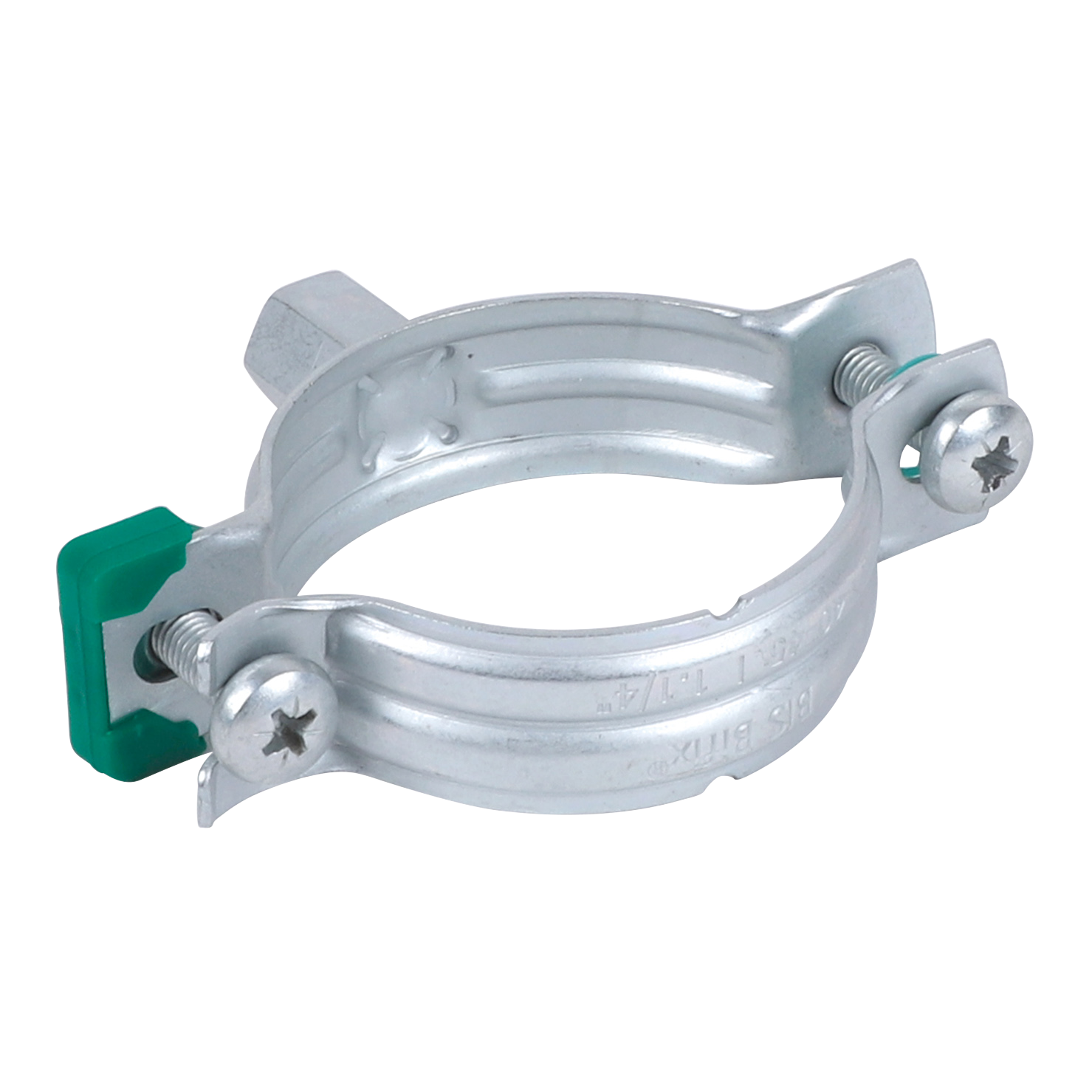

Walraven Bifix® G2 (M8/10) (BUP1000)
Walraven Bifix® G2 (M8/10) (BUP1000)

Walraven Bifix® G2 (M8/10) (BUP1000)

Voor geïsoleerde leiding, staal, gietijzer en kunststof (meerlagen) leidingen

Voordelen & kenmerken

  • Tweeschroefsbeugel
  • Met snelsluiting
  • Perfecte oplossing voor leidingsteunen, ook voor buiteninstallaties
  • materiaal: staal
  • oppervlaktebescherming:
  • product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • geschikt voor binnen- en buitentoepassingen
  • doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • CE
  • ETA
  • RAL-GZ 655/B
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNBuisdiameter (Imperial)AansluitdraadTotale hoogteTotale breedteTotale diepteMateriaal breedteMateriaal dikteSchroefmaatMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDDGHWDtTMWMTdsFa,z
Eenheidsnaam (mm)(in)(mm)(mm)(mm)(mm)(mm)(N)
Art. nr. 3008014
Buitendiameter buisD (mm)
10-14
DND
DN 8
Buisdiameter (Imperial)D (in)
¼
AansluitdraadG
M8/M10
Totale hoogteH (mm)
35
Totale breedteW (mm)
52
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Art. nr. 3008019
Buitendiameter buisD (mm)
15-19
DND
DN 10
Buisdiameter (Imperial)D (in)
⅜
AansluitdraadG
M8/M10
Totale hoogteH (mm)
43
Totale breedteW (mm)
59
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Art. nr. 3008023
Buitendiameter buisD (mm)
20-23
DND
DN 15
Buisdiameter (Imperial)D (in)
½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
46
Totale breedteW (mm)
63
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Art. nr. 3008028
Buitendiameter buisD (mm)
25-28
DND
DN 20
Buisdiameter (Imperial)D (in)
¾
AansluitdraadG
M8/M10
Totale hoogteH (mm)
50
Totale breedteW (mm)
68
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Art. nr. 3008035
Buitendiameter buisD (mm)
31-35
DND
DN 25
Buisdiameter (Imperial)D (in)
1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
56
Totale breedteW (mm)
74
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Art. nr. 3008039
Buitendiameter buisD (mm)
36-39
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
62
Totale breedteW (mm)
80
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Art. nr. 3008045
Buitendiameter buisD (mm)
40-45
DND
DN 32
Buisdiameter (Imperial)D (in)
1¼
AansluitdraadG
M8/M10
Totale hoogteH (mm)
66
Totale breedteW (mm)
84
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Art. nr. 3008052
Buitendiameter buisD (mm)
48-52
DND
DN 40
Buisdiameter (Imperial)D (in)
1½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
73
Totale breedteW (mm)
91
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
6300		Materiaallijst
Art. nr. 3008058
Buitendiameter buisD (mm)
54-58
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
79
Totale breedteW (mm)
97
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
6300		Materiaallijst
Art. nr. 3008064
Buitendiameter buisD (mm)
60-64
DND
DN 50
Buisdiameter (Imperial)D (in)
2
AansluitdraadG
M8/M10
Totale hoogteH (mm)
86
Totale breedteW (mm)
104
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3600		Materiaallijst
Art. nr. 3008070
Buitendiameter buisD (mm)
66-70
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
92
Totale breedteW (mm)
110
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
150
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Art. nr. 3008079
Buitendiameter buisD (mm)
75-79
DND
DN 65
Buisdiameter (Imperial)D (in)
2½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
100
Totale breedteW (mm)
118
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
15
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1300
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3600		Materiaallijst
Art. nr. 3008083
Buitendiameter buisD (mm)
80-83
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale diepteDtT (mm)
22
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
15
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1300
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3150		Materiaallijst
Art. nr. 3008091
Buitendiameter buisD (mm)
88-91
DND
DN 80
Buisdiameter (Imperial)D (in)
3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
115
Totale breedteW (mm)
134
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. 3008105
Buitendiameter buisD (mm)
100-105
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. 3008115
Buitendiameter buisD (mm)
108-115
DND
DN 100
Buisdiameter (Imperial)D (in)
4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1800		Materiaallijst
Art. nr. 3008130
Buitendiameter buisD (mm)
125-130
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Art. nr. 3008140
Buitendiameter buisD (mm)
133-140
DND
DN 125
Buisdiameter (Imperial)D (in)
5
AansluitdraadG
M8/M10
Totale hoogteH (mm)
162
Totale breedteW (mm)
181
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Art. nr. 3008160
Buitendiameter buisD (mm)
152-160
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale diepteDtT (mm)
27
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1800
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Art. nr. 3008169
Buitendiameter buisD (mm)
165-169
DND
DN 150
Buisdiameter (Imperial)D (in)
6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
195
Totale breedteW (mm)
217
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
3600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Art. nr. 3008180
Buitendiameter buisD (mm)
176-180
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
208
Totale breedteW (mm)
229
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
3600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Art. nr. 3008200
Buitendiameter buisD (mm)
192-200
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
3600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Art. nr. 3008210
Buitendiameter buisD (mm)
205-210
DND
-
Buisdiameter (Imperial)D (in)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
239
Totale breedteW (mm)
261
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
3600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Art. nr. 3008225
Buitendiameter buisD (mm)
219-225
DND
DN 200
Buisdiameter (Imperial)D (in)
8
AansluitdraadG
M8/M10
Totale hoogteH (mm)
253
Totale breedteW (mm)
275
Totale diepteDtT (mm)
28
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
3600
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
