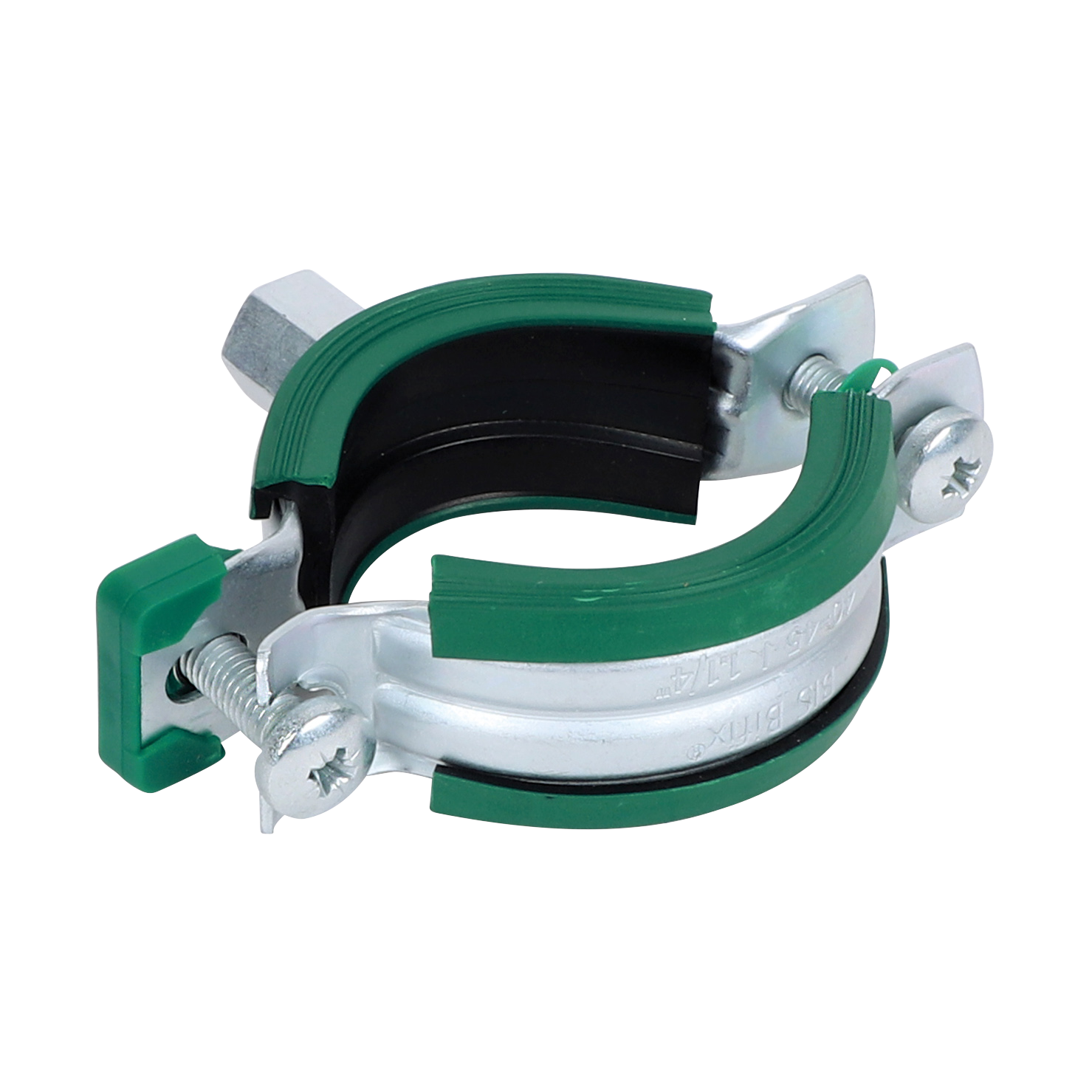

Walraven Bifix® G2 met Inlage (M8/10) (BUP1000)
Walraven Bifix® G2 met Inlage (M8/10) (BUP1000)

Walraven Bifix® G2 met Inlage (M8/10) (BUP1000)

Voor stalen, koperen, gietijzeren en kunststof (meerlagen) leidingen

Voordelen & kenmerken

  • Tweeschroefsbeugel
  • snelsluiting voor het eenvoudig sluiten van de beugel met één hand
  • 2-componenten rubberen inlage voor eenvoudige positionering van de leiding tijdens installatie
  • Wanneer de beugel gesloten is rust de leiding op de zachte zwarte rubberen inlage voor verhoogde geluidsreductie
  • materiaal: staal
  • product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • geschikt voor binnen- en buitentoepassingen
  • doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Temperatuurbestendigheid van -30 °C tot +120 °C
  • Geluidsisolerende voering volgens DIN 4109
  • reduceert geluidsdoorslag volgens ISO 3822-1 tot 23 dB(A)
  • CE
  • ETA
  • ISO 3822-1
  • ITB (KOT)
  • RAL-GZ 655/B
Stel uw vraag

Specificaties en verpakkingen

Product nr. Buitendiameter buisDNBuisdiameter (Imperial)AansluitdraadTotale hoogteTotale breedteTotale diepteMateriaal breedteMateriaal dikteSchroefmaatMax. toegestane belasting FazGoedkeuringenVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDDGHWDtTMWMTdsFa,z
Eenheidsnaam (mm)(″)(mm)(mm)(mm)(mm)(mm)(N)
Product nr.31085014
Buitendiameter buisD (mm)
10-14
DND
DN 8
Buisdiameter (Imperial)D (″)
¼
AansluitdraadG
M8/M10
Totale hoogteH (mm)
43
Totale breedteW (mm)
59
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Product nr.31085019
Buitendiameter buisD (mm)
15-19
DND
DN 10
Buisdiameter (Imperial)D (″)
⅜
AansluitdraadG
M8/M10
Totale hoogteH (mm)
46
Totale breedteW (mm)
63
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
10800		Materiaallijst
Product nr.31085023
Buitendiameter buisD (mm)
20-23
DND
DN 15
Buisdiameter (Imperial)D (″)
½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
50
Totale breedteW (mm)
68
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Product nr.31085028
Buitendiameter buisD (mm)
25-28
DND
DN 20
Buisdiameter (Imperial)D (″)
¾
AansluitdraadG
M8/M10
Totale hoogteH (mm)
56
Totale breedteW (mm)
74
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
7200		Materiaallijst
Product nr.31085035
Buitendiameter buisD (mm)
31-35
DND
DN 25
Buisdiameter (Imperial)D (″)
1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
62
Totale breedteW (mm)
80
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
6300		Materiaallijst
Product nr.31085039
Buitendiameter buisD (mm)
36-39
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
66
Totale breedteW (mm)
84
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Product nr.31085045
Buitendiameter buisD (mm)
40-45
DND
DN 32
Buisdiameter (Imperial)D (″)
1¼
AansluitdraadG
M8/M10
Totale hoogteH (mm)
73
Totale breedteW (mm)
91
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Product nr.31085052
Buitendiameter buisD (mm)
48-52
DND
DN 40
Buisdiameter (Imperial)D (″)
1½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
79
Totale breedteW (mm)
97
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
4500		Materiaallijst
Product nr.31085058
Buitendiameter buisD (mm)
54-58
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
86
Totale breedteW (mm)
104
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3600		Materiaallijst
Product nr.31085064
Buitendiameter buisD (mm)
60-64
DND
DN 50
Buisdiameter (Imperial)D (″)
2
AansluitdraadG
M8/M10
Totale hoogteH (mm)
91
Totale breedteW (mm)
109
Totale diepteDtT (mm)
24
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
125
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3600		Materiaallijst
Product nr.31085070
Buitendiameter buisD (mm)
66-70
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
100
Totale breedteW (mm)
118
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
150
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
800
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
3150		Materiaallijst
Product nr.31085079
Buitendiameter buisD (mm)
75-79
DND
DN 65
Buisdiameter (Imperial)D (″)
2½
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
150
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
800
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Product nr.31085083
Buitendiameter buisD (mm)
80-83
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
114
Totale breedteW (mm)
132
Totale diepteDtT (mm)
25
Materiaal breedteMW (mm)
20
Materiaal dikteMT (mm)
150
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
800
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Product nr.31085091
Buitendiameter buisD (mm)
88-91
DND
DN 80
Buisdiameter (Imperial)D (″)
3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
123
Totale breedteW (mm)
142
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1575		Materiaallijst
Product nr.31085097
Buitendiameter buisD (mm)
92-97
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
132
Totale breedteW (mm)
147
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1575		Materiaallijst
Product nr.31085105
Buitendiameter buisD (mm)
100-105
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Product nr.31085115
Buitendiameter buisD (mm)
108-115
DND
DN 100
Buisdiameter (Imperial)D (″)
4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
145
Totale breedteW (mm)
164
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1125		Materiaallijst
Product nr.31085130
Buitendiameter buisD (mm)
125-130
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
162
Totale breedteW (mm)
181
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Product nr.31085140
Buitendiameter buisD (mm)
133-140
DND
DN 125
Buisdiameter (Imperial)D (″)
5
AansluitdraadG
M8/M10
Totale hoogteH (mm)
171
Totale breedteW (mm)
189
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
900		Materiaallijst
Product nr.31085160
Buitendiameter buisD (mm)
152-160
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
187
Totale breedteW (mm)
209
Totale diepteDtT (mm)
29
Materiaal breedteMW (mm)
23
Materiaal dikteMT (mm)
2
Schroefmaatds
M6
Max. toegestane belasting FazFa,z (N)
1700
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
675		Materiaallijst
Product nr.31085169
Buitendiameter buisD (mm)
165-169
DND
DN 150
Buisdiameter (Imperial)D (″)
6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
203
Totale breedteW (mm)
225
Totale diepteDtT (mm)
31
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2000
Goedkeuringen
CE, ETA, RAL-GZ 655/B, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
450		Materiaallijst
Product nr.31085180
Buitendiameter buisD (mm)
176-180
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
209
Totale breedteW (mm)
238
Totale diepteDtT (mm)
31
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2500
Goedkeuringen
CE, ETA, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Product nr.31085200
Buitendiameter buisD (mm)
192-200
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
238
Totale breedteW (mm)
257
Totale diepteDtT (mm)
31
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2500
Goedkeuringen
CE, ETA, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
405		Materiaallijst
Product nr.31085210
Buitendiameter buisD (mm)
205-210
DND
-
Buisdiameter (Imperial)D (″)
-
AansluitdraadG
M8/M10
Totale hoogteH (mm)
249
Totale breedteW (mm)
269
Totale diepteDtT (mm)
31
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2500
Goedkeuringen
CE, ETA, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst
Product nr.31085225
Buitendiameter buisD (mm)
219-225
DND
DN 200
Buisdiameter (Imperial)D (″)
8
AansluitdraadG
M8/M10
Totale hoogteH (mm)
265
Totale breedteW (mm)
283
Totale diepteDtT (mm)
31
Materiaal breedteMW (mm)
25
Materiaal dikteMT (mm)
25
Schroefmaatds
M8
Max. toegestane belasting FazFa,z (N)
2500
Goedkeuringen
CE, ETA, ITB (KOT), ISO 3822-1
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
10
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
270		Materiaallijst

Video's

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
