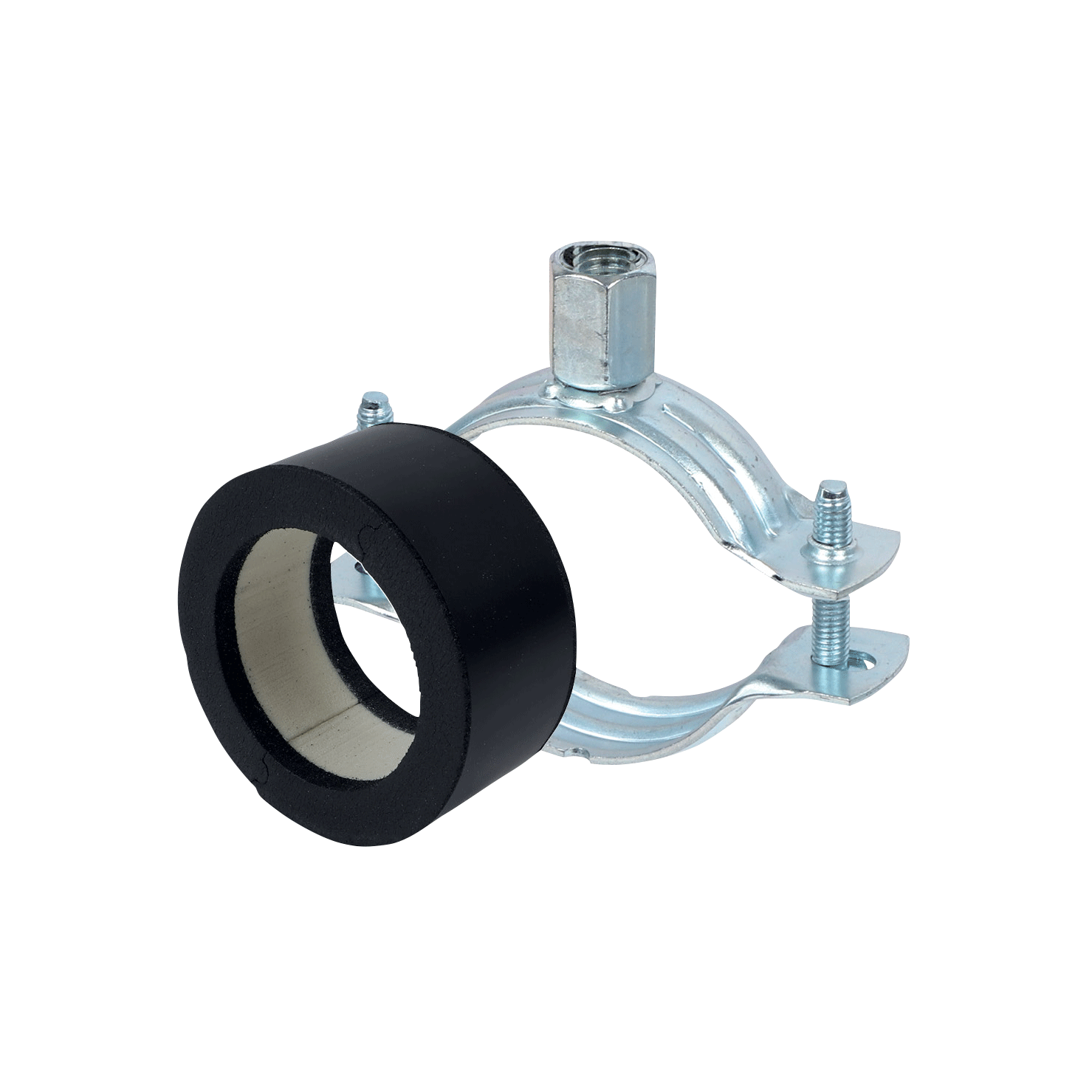

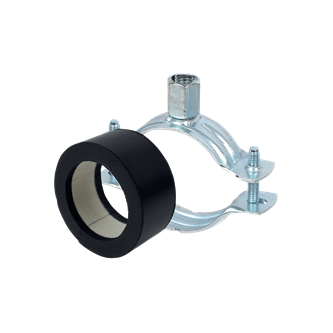

Walraven BISOFIX® E13 + 2S

Walraven BISOFIX® E13 + 2S

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • Isolerende leidingsteun met 2S beugel
  • 2S beugel met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • elektrolytisch verzinkt
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I133303008
Buitendiameter buisD (mm)
8
AansluitdraadG
M8/M10
Totale hoogteH (mm)
58
Totale breedteW (mm)
69
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303010
Buitendiameter buisD (mm)
10,2
AansluitdraadG
M8/M10
Totale hoogteH (mm)
58
Totale breedteW (mm)
69
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
68
Totale breedteW (mm)
78
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303015
Buitendiameter buisD (mm)
15
AansluitdraadG
M8/M10
Totale hoogteH (mm)
68
Totale breedteW (mm)
78
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
68
Totale breedteW (mm)
78
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
74
Totale breedteW (mm)
84
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,5
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303028
Buitendiameter buisD (mm)
26.9-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
83
Totale breedteW (mm)
93
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303035
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
89
Totale breedteW (mm)
99
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
96
Totale breedteW (mm)
111
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
103
Totale breedteW (mm)
118
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
109
Totale breedteW (mm)
124
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303057
Buitendiameter buisD (mm)
57
AansluitdraadG
M8/M10
Totale hoogteH (mm)
109
Totale breedteW (mm)
124
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
119
Totale breedteW (mm)
136
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,9
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
127
Totale breedteW (mm)
143
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
18
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
127
Totale breedteW (mm)
143
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
425
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
136
Totale breedteW (mm)
153
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
151
Totale breedteW (mm)
168
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
17,9
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
161
Totale breedteW (mm)
178
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1000
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303108
Buitendiameter buisD (mm)
108
AansluitdraadG
M8/M10
Totale hoogteH (mm)
168
Totale breedteW (mm)
185
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303114
Buitendiameter buisD (mm)
114,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
177
Totale breedteW (mm)
194
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
18,9
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303133
Buitendiameter buisD (mm)
133
AansluitdraadG
M8/M10
Totale hoogteH (mm)
199
Totale breedteW (mm)
217
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303140
Buitendiameter buisD (mm)
139,7
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
18,2
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303160
Buitendiameter buisD (mm)
159-160
AansluitdraadG
M8/M10
Totale hoogteH (mm)
221
Totale breedteW (mm)
239
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1950
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
Art. nr. I133303168
Buitendiameter buisD (mm)
168,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
232
Totale breedteW (mm)
249
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
2125
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig		Materiaallijst
