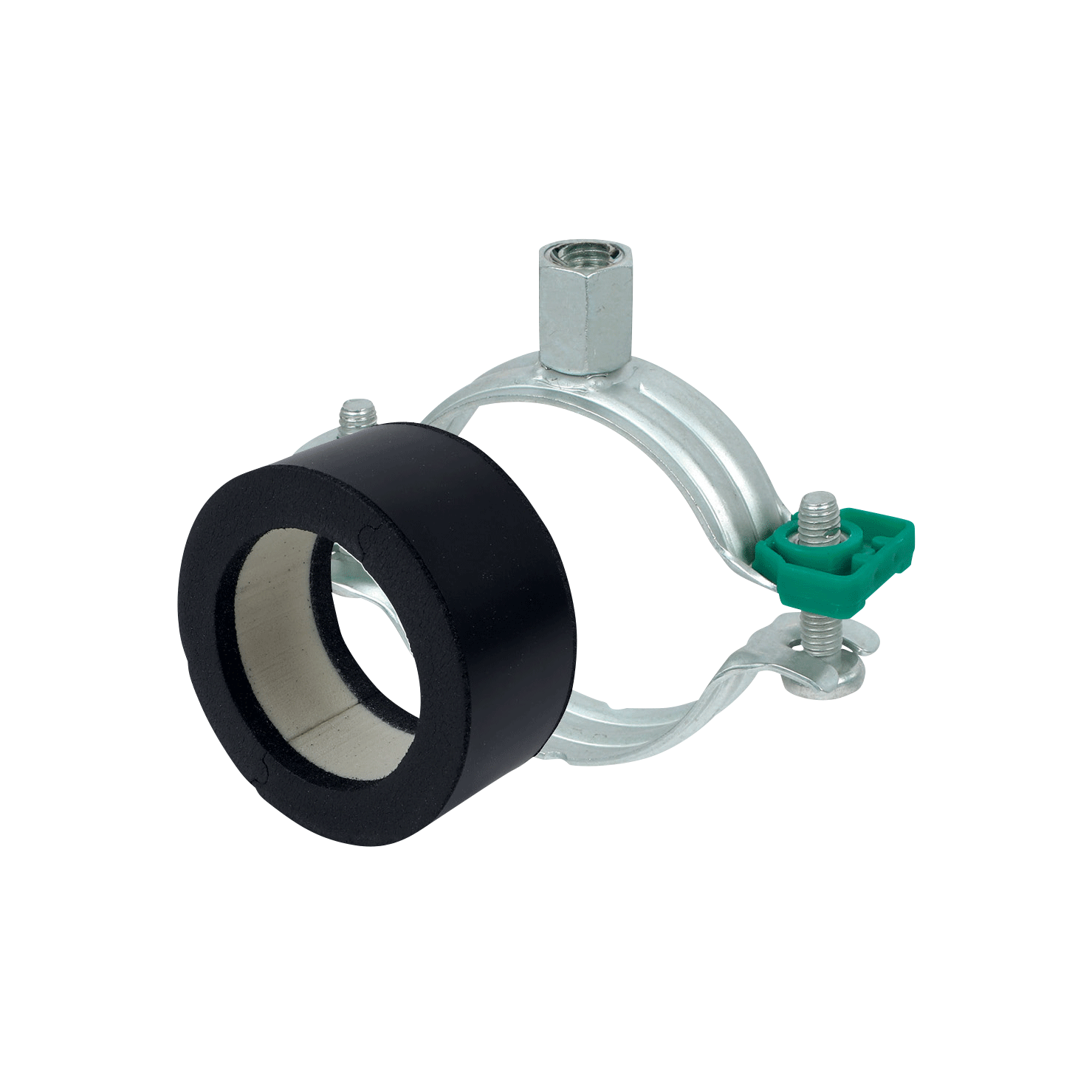

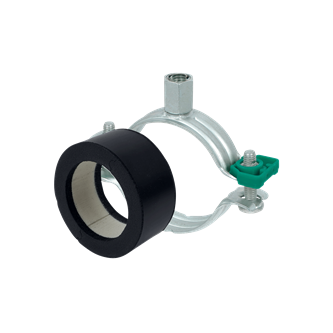

Walraven BISOFIX® E13 + Bifix® G2

Walraven BISOFIX® E13 + Bifix® G2

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • isolatiebeugel met Walraven Bifix® G2 beugel
  • Bifix® G2 met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • Product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • Geschikt voor binnen- en buitentoepassingen
  • Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I133008008
Buitendiameter buisD (mm)
8
AansluitdraadG
M8/M10
Totale hoogteH (mm)
62
Totale breedteW (mm)
80
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. I133008010
Buitendiameter buisD (mm)
10,2
AansluitdraadG
M8/M10
Totale hoogteH (mm)
62
Totale breedteW (mm)
80
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. I133008012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
62
Totale breedteW (mm)
80
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. I133008015
Buitendiameter buisD (mm)
15
AansluitdraadG
M8/M10
Totale hoogteH (mm)
66
Totale breedteW (mm)
84
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
2250		Materiaallijst
Art. nr. I133008018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
66
Totale breedteW (mm)
84
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I133008022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
73
Totale breedteW (mm)
91
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,5
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I133008028
Buitendiameter buisD (mm)
26.9-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
79
Totale breedteW (mm)
97
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I133008035
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
86
Totale breedteW (mm)
104
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I133008042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
92
Totale breedteW (mm)
110
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I133008048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
100
Totale breedteW (mm)
118
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I133008054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I133008057
Buitendiameter buisD (mm)
57
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,3
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I133008060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
115
Totale breedteW (mm)
134
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
13,9
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I133008064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
18
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I133008070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
425
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I133008076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
17,9
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
162
Totale breedteW (mm)
181
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1000
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008108
Buitendiameter buisD (mm)
108
AansluitdraadG
M8/M10
Totale hoogteH (mm)
162
Totale breedteW (mm)
181
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008114
Buitendiameter buisD (mm)
114,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
18,9
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008133
Buitendiameter buisD (mm)
133
AansluitdraadG
M8/M10
Totale hoogteH (mm)
195
Totale breedteW (mm)
217
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008140
Buitendiameter buisD (mm)
139,7
AansluitdraadG
M8/M10
Totale hoogteH (mm)
208
Totale breedteW (mm)
229
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
18,2
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008160
Buitendiameter buisD (mm)
159-160
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
1950
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I133008168
Buitendiameter buisD (mm)
168,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
16,3
Max. toegestane belasting FazFa,z (N)
2125
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst

Downloads

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
