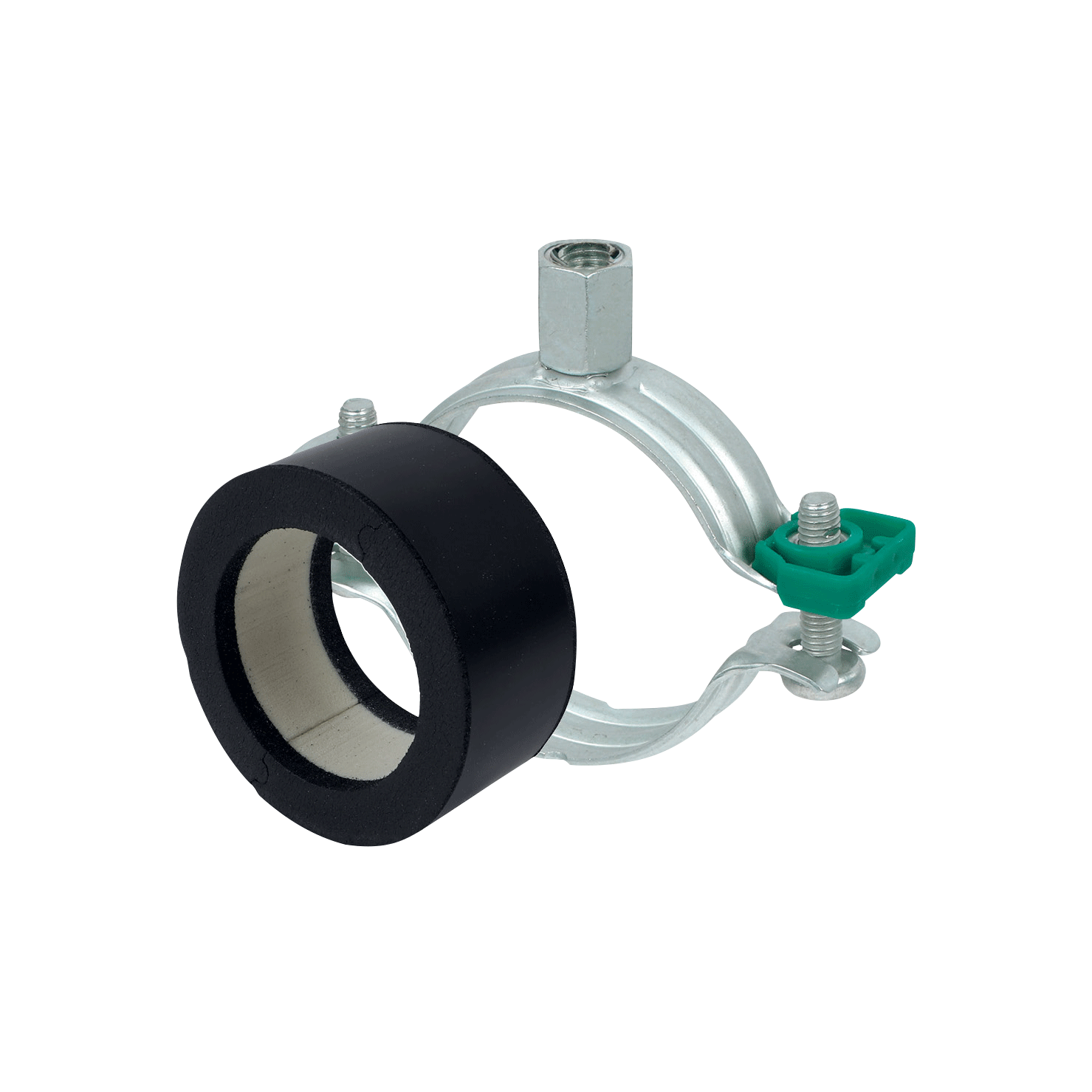

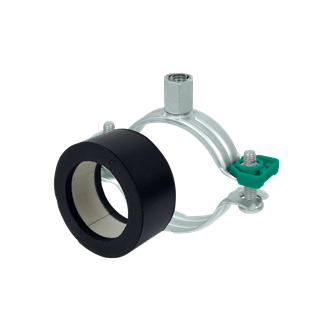

Walraven BISOFIX® E19 + Bifix® G2

Walraven BISOFIX® E19 + Bifix® G2

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • isolatiebeugel met Walraven Bifix® G2 beugel
  • Bifix® G2 met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • Product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • Geschikt voor binnen- en buitentoepassingen
  • Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I193008012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
73
Totale breedteW (mm)
91
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I193008015
Buitendiameter buisD (mm)
15
AansluitdraadG
M8/M10
Totale hoogteH (mm)
79
Totale breedteW (mm)
97
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,5
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I193008018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
79
Totale breedteW (mm)
97
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I193008022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
86
Totale breedteW (mm)
104
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I193008028
Buitendiameter buisD (mm)
26.9-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
92
Totale breedteW (mm)
110
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1350		Materiaallijst
Art. nr. I193008035
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
100
Totale breedteW (mm)
118
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I193008042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I193008048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
115
Totale breedteW (mm)
134
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I193008054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
23
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I193008057
Buitendiameter buisD (mm)
57
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
23
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I193008060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
19,9
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I193008064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I193008070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
27,3
Max. toegestane belasting FazFa,z (N)
452
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I193008076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
162
Totale breedteW (mm)
181
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1000
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008108
Buitendiameter buisD (mm)
108
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008114
Buitendiameter buisD (mm)
114,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
195
Totale breedteW (mm)
217
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008133
Buitendiameter buisD (mm)
133
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
26,2
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I193008140
Buitendiameter buisD (mm)
139,7
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193008160
Buitendiameter buisD (mm)
159-160
AansluitdraadG
M8/M10
Totale hoogteH (mm)
239
Totale breedteW (mm)
261
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1950
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193008168
Buitendiameter buisD (mm)
168,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
253
Totale breedteW (mm)
275
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
2125
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
