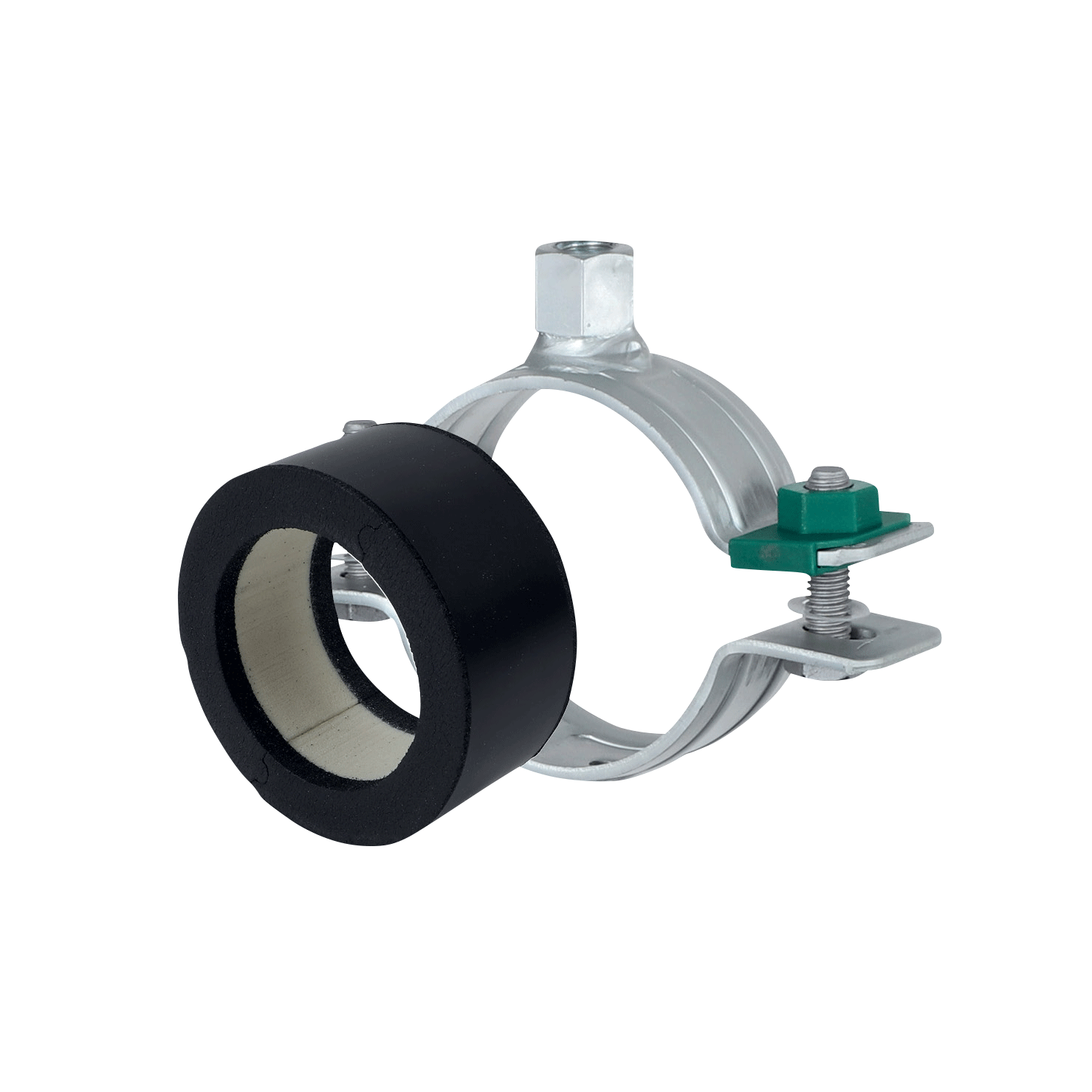

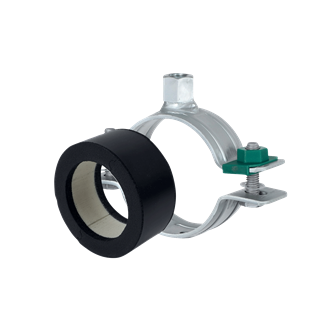

Walraven BISOFIX® E19 + HD500

Walraven BISOFIX® E19 + HD500

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • Isolerende leidingsteun HD500 beugel
  • HD500 beugel met M8/M10 en M10/M12 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • Product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • Geschikt voor binnen- en buitentoepassingen
  • Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I193304076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M10/M12
Totale hoogteH (mm)
170
Totale breedteW (mm)
193
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I193304089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M10/M12
Totale hoogteH (mm)
177
Totale breedteW (mm)
200
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I193304102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M10/M12
Totale hoogteH (mm)
191
Totale breedteW (mm)
215
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1000
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I193304108
Buitendiameter buisD (mm)
108
AansluitdraadG
M10/M12
Totale hoogteH (mm)
207
Totale breedteW (mm)
240
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I193304114
Buitendiameter buisD (mm)
114,3
AansluitdraadG
M10/M12
Totale hoogteH (mm)
207
Totale breedteW (mm)
240
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
120		Materiaallijst
Art. nr. I193304133
Buitendiameter buisD (mm)
133
AansluitdraadG
M10/M12
Totale hoogteH (mm)
240
Totale breedteW (mm)
274
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
26,2
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193304140
Buitendiameter buisD (mm)
139,7
AansluitdraadG
M10/M12
Totale hoogteH (mm)
240
Totale breedteW (mm)
274
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193304160
Buitendiameter buisD (mm)
159-160
AansluitdraadG
M10/M12
Totale hoogteH (mm)
256
Totale breedteW (mm)
290
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
1950
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193304168
Buitendiameter buisD (mm)
168,3
AansluitdraadG
M10/M12
Totale hoogteH (mm)
256
Totale breedteW (mm)
290
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
2125
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I193304219
Buitendiameter buisD (mm)
219,1
AansluitdraadG
M16
Totale hoogteH (mm)
315
Totale breedteW (mm)
360
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
3525
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
54		Materiaallijst
Art. nr. I193304273
Buitendiameter buisD (mm)
273,1
AansluitdraadG
M16
Totale hoogteH (mm)
358
Totale breedteW (mm)
403
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
25,3
Max. toegestane belasting FazFa,z (N)
3525
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
