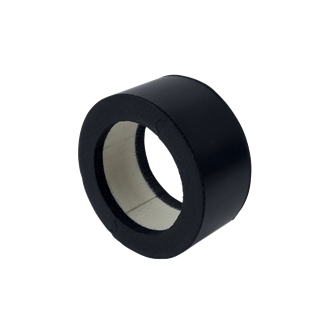

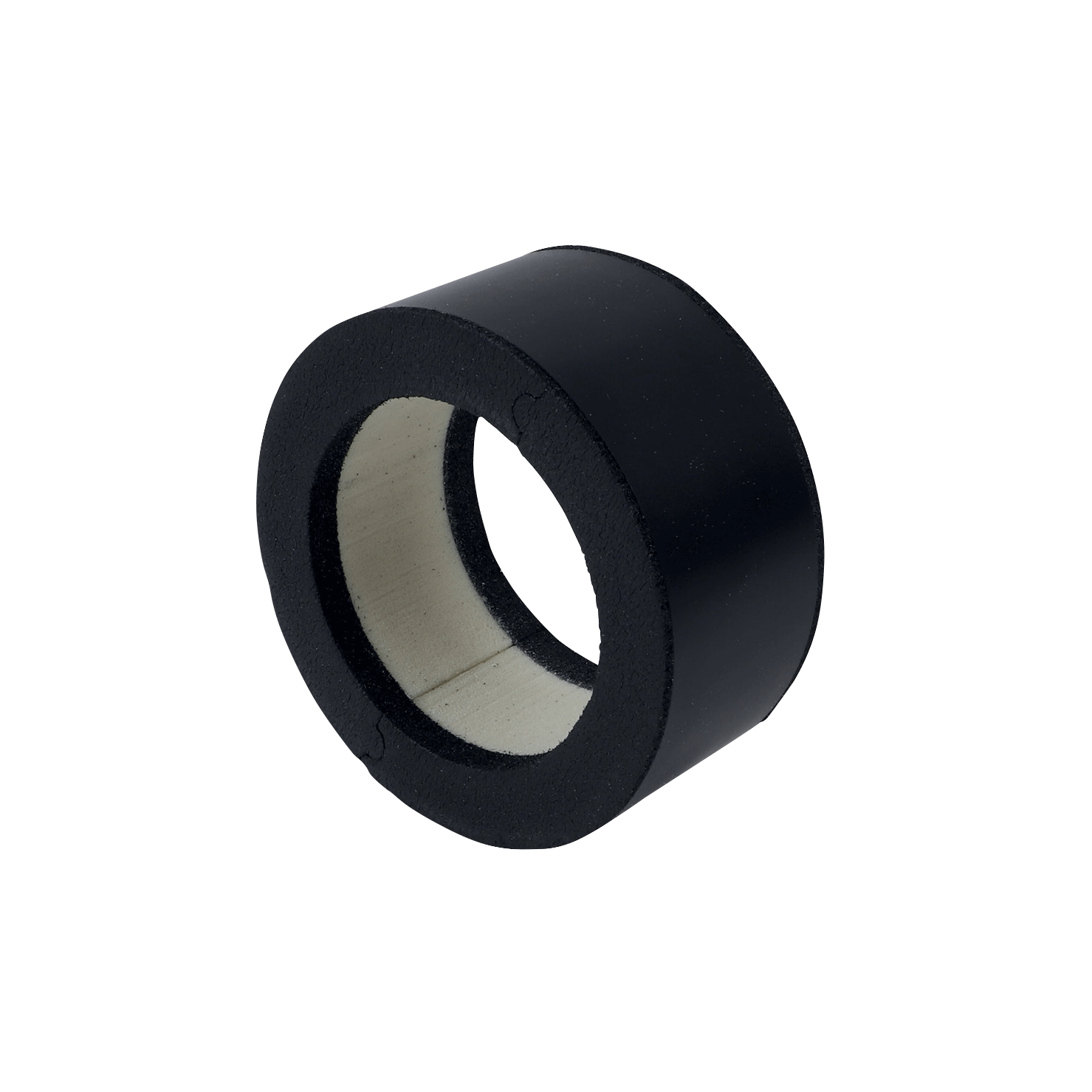

Walraven BISOFIX® E32
Walraven BISOFIX® E32

Walraven BISOFIX® E32

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • Temperatuurbestendigheid -45 °C - +105 °C
  • ITB (KOT)
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNTotale hoogteTotale breedteTotale lengteMateriaal dikteBedrijfstemperatuurMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDHWLMTFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(cel)(N)
Art. nr. I320000012
Buitendiameter buisD (mm)
12
DND
-
Totale hoogteH (mm)
76,6
Totale breedteW (mm)
76,6
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1400		Materiaallijst
Art. nr. I320000015
Buitendiameter buisD (mm)
15
DND
-
Totale hoogteH (mm)
80
Totale breedteW (mm)
80
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,5
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1400		Materiaallijst
Art. nr. I320000018
Buitendiameter buisD (mm)
17.2-18
DND
DN 10
Totale hoogteH (mm)
82,6
Totale breedteW (mm)
82,6
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1400		Materiaallijst
Art. nr. I320000022
Buitendiameter buisD (mm)
21.3-22
DND
DN 15
Totale hoogteH (mm)
88
Totale breedteW (mm)
88
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
33
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1000		Materiaallijst
Art. nr. I320000028
Buitendiameter buisD (mm)
26.9-28
DND
DN 20
Totale hoogteH (mm)
100
Totale breedteW (mm)
100
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
36
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1000		Materiaallijst
Art. nr. I320000035
Buitendiameter buisD (mm)
33.7-35
DND
DN 25
Totale hoogteH (mm)
100
Totale breedteW (mm)
100
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,5
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1000		Materiaallijst
Art. nr. I320000042
Buitendiameter buisD (mm)
42,4
DND
DN 32
Totale hoogteH (mm)
108
Totale breedteW (mm)
108
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,8
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
1000		Materiaallijst
Art. nr. I320000048
Buitendiameter buisD (mm)
48,3
DND
DN 40
Totale hoogteH (mm)
112,9
Totale breedteW (mm)
112,9
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I320000054
Buitendiameter buisD (mm)
54
DND
-
Totale hoogteH (mm)
124,6
Totale breedteW (mm)
124,6
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
35,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
700		Materiaallijst
Art. nr. I320000060
Buitendiameter buisD (mm)
60,3
DND
DN 50
Totale hoogteH (mm)
124,9
Totale breedteW (mm)
124,9
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
32,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
700		Materiaallijst
Art. nr. I320000064
Buitendiameter buisD (mm)
64
DND
-
Totale hoogteH (mm)
152
Totale breedteW (mm)
152
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
44
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
420		Materiaallijst
Art. nr. I320000070
Buitendiameter buisD (mm)
70
DND
-
Totale hoogteH (mm)
152
Totale breedteW (mm)
152
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
41
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
425
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
420		Materiaallijst
Art. nr. I320000076
Buitendiameter buisD (mm)
76,1
DND
DN 65
Totale hoogteH (mm)
156,7
Totale breedteW (mm)
156,7
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
40,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
420		Materiaallijst
Art. nr. I320000089
Buitendiameter buisD (mm)
88,9
DND
DN 80
Totale hoogteH (mm)
176,1
Totale breedteW (mm)
176,1
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
43,55
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
280		Materiaallijst
Art. nr. I320000102
Buitendiameter buisD (mm)
101,6
DND
-
Totale hoogteH (mm)
192
Totale breedteW (mm)
192
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
45,2
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1000
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
140		Materiaallijst
Art. nr. I320000108
Buitendiameter buisD (mm)
108
DND
-
Totale hoogteH (mm)
192
Totale breedteW (mm)
192
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
42
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
140		Materiaallijst
Art. nr. I320000114
Buitendiameter buisD (mm)
114,3
DND
DN 100
Totale hoogteH (mm)
194,9
Totale breedteW (mm)
194,9
Totale lengteL (mm)
50
Materiaal dikteMT (mm)
40,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
140		Materiaallijst
Art. nr. I320000133
Buitendiameter buisD (mm)
133
DND
-
Totale hoogteH (mm)
218,4
Totale breedteW (mm)
218,4
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
42,7
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I320000140
Buitendiameter buisD (mm)
139,7
DND
DN 125
Totale hoogteH (mm)
220,3
Totale breedteW (mm)
220,3
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I320000160
Buitendiameter buisD (mm)
159-160
DND
-
Totale hoogteH (mm)
241
Totale breedteW (mm)
241
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40,5
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1950
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
144		Materiaallijst
Art. nr. I320000168
Buitendiameter buisD (mm)
168,3
DND
DN 150
Totale hoogteH (mm)
248,9
Totale breedteW (mm)
248,9
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2125
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
144		Materiaallijst
Art. nr. I320000219
Buitendiameter buisD (mm)
219,1
DND
DN 200
Totale hoogteH (mm)
315,1
Totale breedteW (mm)
315,1
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
48
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
3525
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
54		Materiaallijst
Art. nr. I320000273
Buitendiameter buisD (mm)
273,1
DND
DN 250
Totale hoogteH (mm)
353,6
Totale breedteW (mm)
353,6
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40,3
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
4925
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
3
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
54		Materiaallijst

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
