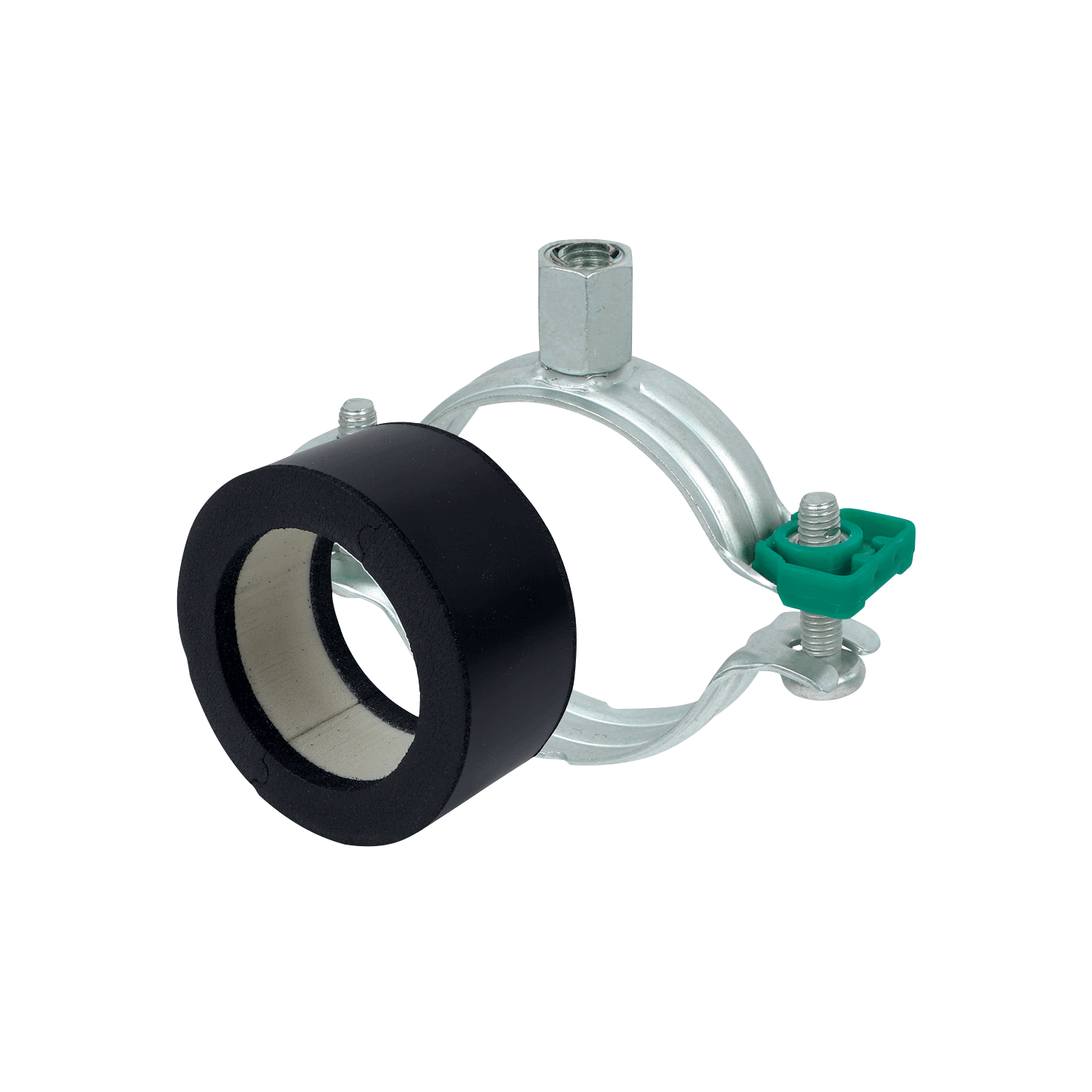

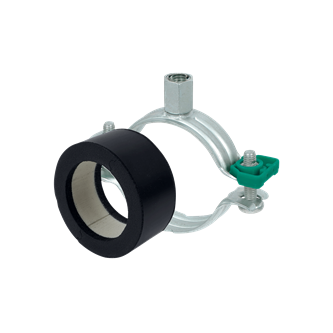

Walraven BISOFIX® E32 + Bifix® G2

Walraven BISOFIX® E32 + Bifix® G2

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met elastomeer schuimisolatie
  • Dampvrij verlijmbaar met leidingisolatie
  • isolatiebeugel met Walraven Bifix® G2 beugel
  • Bifix® G2 met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <80mm = 80kg/m³
  • PIR-dichtheid voor D >80mm = 120kg/m³
  • Product maakt deel uit van het Walraven BIS UltraProtect® 1000 systeem
  • Geschikt voor binnen- en buitentoepassingen
  • Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
  • Temperatuurbestendigheid -45 °C - +105 °C
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I323008012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
100
Totale breedteW (mm)
118
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I323008015
Buitendiameter buisD (mm)
15
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,5
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I323008018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
107
Totale breedteW (mm)
125
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,3
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I323008022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
115
Totale breedteW (mm)
134
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
33
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I323008028
Buitendiameter buisD (mm)
27-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
36
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I323008035
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
129
Totale breedteW (mm)
148
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,5
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I323008042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,8
Max. toegestane belasting FazFa,z (N)
150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I323008048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
137
Totale breedteW (mm)
155
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I323008054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
35,3
Max. toegestane belasting FazFa,z (N)
225
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I323008060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
154
Totale breedteW (mm)
172
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
32,3
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I323008064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
44
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
180		Materiaallijst
Art. nr. I323008070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
41
Max. toegestane belasting FazFa,z (N)
425
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
180		Materiaallijst
Art. nr. I323008076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
183
Totale breedteW (mm)
201
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
40,3
Max. toegestane belasting FazFa,z (N)
575
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
208
Totale breedteW (mm)
229
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
43,6
Max. toegestane belasting FazFa,z (N)
875
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008102
Buitendiameter buisD (mm)
102
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
45,2
Max. toegestane belasting FazFa,z (N)
100
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008108
Buitendiameter buisD (mm)
108
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
42
Max. toegestane belasting FazFa,z (N)
1075
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008114
Buitendiameter buisD (mm)
114
AansluitdraadG
M8/M10
Totale hoogteH (mm)
227
Totale breedteW (mm)
248
Totale lengteL (mm)
50
IsolatiedikteIs (mm)
40,3
Max. toegestane belasting FazFa,z (N)
1250
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008133
Buitendiameter buisD (mm)
133
AansluitdraadG
M8/M10
Totale hoogteH (mm)
253
Totale breedteW (mm)
275
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
42,7
Max. toegestane belasting FazFa,z (N)
1475
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I323008140
Buitendiameter buisD (mm)
140
AansluitdraadG
M8/M10
Totale hoogteH (mm)
253
Totale breedteW (mm)
275
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
40,3
Max. toegestane belasting FazFa,z (N)
1700
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
