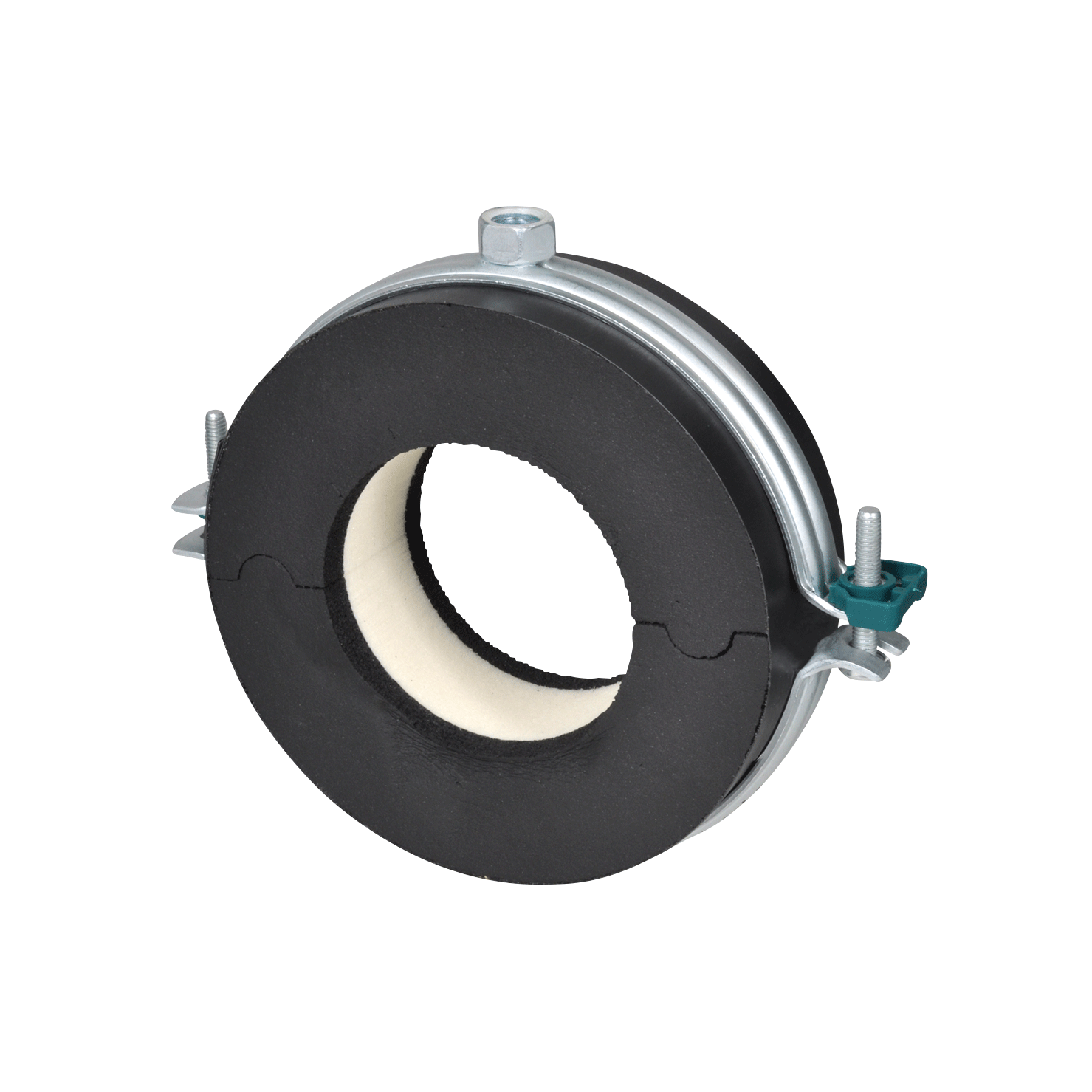

Walraven BISOFIX® E32 (M8/10)

Voor geïsoleerde leidingen

Voordelen & kenmerken

Geïsoleerde buisschoen met beugel Walraven Bifix® G2
Beugel met snelsluiting
Voor bevestiging van thermisch geïsoleerde leiding van staal, koper of RVS
Dampdichte verlijming op leidingisolatie
Bij het plaatsen van de leidingondersteuning de contactvlakken van de isolatieschalen altijd horizontaal uitlijnen (om trek- en drukkrachten te voorkomen)
Met zelfklevende strip voor eenvoudig sluiten van de leidingsteun
Materiaal: stalen beugel; leidingondersteuning van PIR-schuim (kern), synthetisch rubber (zijkanten) en een dampdichte laag van zwart PVC
Bevat geen CFC, HCFC, formaldehyde of cadmium
Uitstekende thermische en mechanische eigenschappen
Product maakt deel uit van het Walraven UltraProtect® 1000 systeem
Geschikt voor binnen- en buitentoepassingen
Walraven Bifix® G2 Beugel: Oppervlaktebescherming: Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
Gebruikstemperatuur: -45 °C tot +105 °C

Art. nr.	Buitendiameter buis	Buisdiameter (Imperial)	DN	Aansluitdraad	Totale hoogte	Totale breedte	Totale lengte	Isolatiedikte	Max. toegestane belasting Faz	Materiaallijst
Ref. letter	D	D	D	G	H	W	L	Is	Fa,z
Unit desc.	(mm)	(in)			(mm)	(mm)	(mm)	(mm)	(N)
Art. nr. 22115012	D (mm)12-12	D (in)-	D-	GM8/M10	H (mm)98	W (mm)118	L (mm)50	Is (mm)31,7	Fa,z (N)100	Materiaallijst
Art. nr. 22115015	D (mm)16-16	D (in)-	D-	GM8/M10	H (mm)102	W (mm)125	L (mm)50	Is (mm)32	Fa,z (N)100	Materiaallijst
Art. nr. 22115018	D (mm)18-18	D (in)-	D-	GM8/M10	H (mm)102	W (mm)125	L (mm)50	Is (mm)30,2	Fa,z (N)100	Materiaallijst
Art. nr. 22115022	D (mm)22-22	D (in)-	D-	GM8/M10	H (mm)111	W (mm)134	L (mm)50	Is (mm)32	Fa,z (N)100	Materiaallijst
Art. nr. 22115028	D (mm)28-28	D (in)-	D-	GM8/M10	H (mm)123	W (mm)142	L (mm)50	Is (mm)35	Fa,z (N)100	Materiaallijst
Art. nr. 22115035	D (mm)35-35	D (in)-	DDN 25	GM8/M10	H (mm)134	W (mm)155	L (mm)50	Is (mm)37	Fa,z (N)100	Materiaallijst
Art. nr. 22115042	D (mm)42-42	D (in)-	DDN 32	GM8/M10	H (mm)131	W (mm)148	L (mm)50	Is (mm)32	Fa,z (N)150	Materiaallijst
Art. nr. 22115054	D (mm)54-54	D (in)-	D-	GM8/M10	H (mm)143	W (mm)164	L (mm)50	Is (mm)32	Fa,z (N)225	Materiaallijst
Art. nr. 22115060	D (mm)60-60	D (in)-	DDN 50	GM8/M10	H (mm)149	W (mm)172	L (mm)50	Is (mm)32,3	Fa,z (N)350	Materiaallijst
Art. nr. 22115064	D (mm)64-64	D (in)-	D-	GM8/M10	H (mm)155	W (mm)172	L (mm)50	Is (mm)33	Fa,z (N)350	Materiaallijst
Art. nr. 22115076	D (mm)76-76	D (in)-	DDN 65	GM8/M10	H (mm)168	W (mm)189	L (mm)50	Is (mm)33,7	Fa,z (N)575	Materiaallijst
Art. nr. 22115089	D (mm)89-89	D (in)-	DDN 80	GM8/M10	H (mm)179	W (mm)201	L (mm)50	Is (mm)32,2	Fa,z (N)875	Materiaallijst
Art. nr. 22115114	D (mm)114-114	D (in)-	DDN 100	GM8/M10	H (mm)209	W (mm)229	L (mm)50	Is (mm)33,7	Fa,z (N)1250	Materiaallijst
