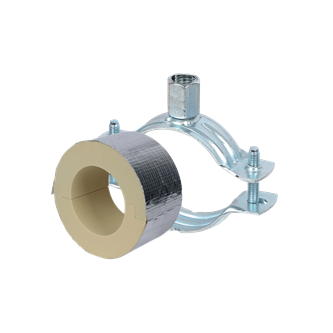

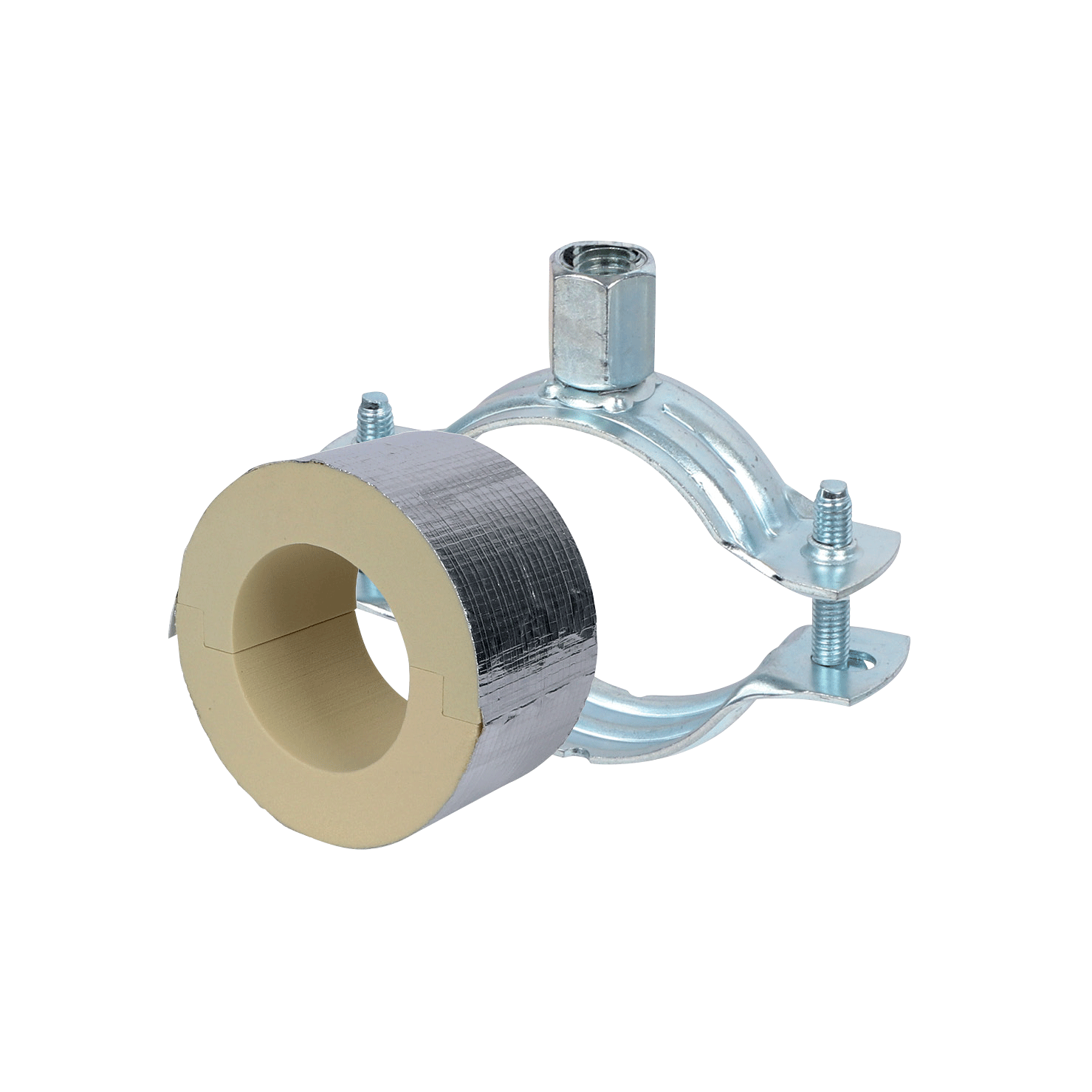

Walraven BISOFIX® PIR20 + 2S

Walraven BISOFIX® PIR20 + 2S

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met hardschuim isolatie
  • bedek de verbindingen met aluminium tape
  • Isolerende leidingsteun met 2S beugel
  • 2S beugel met M8/M10 moer
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <110mm = 80kg/m³
  • PIR-dichtheid voor D >110mm = 120kg/m³
  • Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
  • beugel: elektrolytisch verzinkt
  • Temperatuurbestendigheid -45 °C - +105 °C.
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisAansluitdraadTotale hoogteTotale breedteTotale lengteIsolatiedikteMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DGHWLIsFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(N)
Art. nr. I203303012
Buitendiameter buisD (mm)
12
AansluitdraadG
M8/M10
Totale hoogteH (mm)
74
Totale breedteW (mm)
84
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
120
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303015
Buitendiameter buisD (mm)
15-16
AansluitdraadG
M8/M10
Totale hoogteH (mm)
83
Totale breedteW (mm)
93
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
160
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303018
Buitendiameter buisD (mm)
17.2-18
AansluitdraadG
M8/M10
Totale hoogteH (mm)
83
Totale breedteW (mm)
93
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
170
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303020
Buitendiameter buisD (mm)
20
AansluitdraadG
M8/M10
Totale hoogteH (mm)
83
Totale breedteW (mm)
93
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
180
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I203303022
Buitendiameter buisD (mm)
21.3-22
AansluitdraadG
M8/M10
Totale hoogteH (mm)
83
Totale breedteW (mm)
93
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
180
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303025
Buitendiameter buisD (mm)
25
AansluitdraadG
M8/M10
Totale hoogteH (mm)
89
Totale breedteW (mm)
99
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
190
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I203303028
Buitendiameter buisD (mm)
26.9-28
AansluitdraadG
M8/M10
Totale hoogteH (mm)
89
Totale breedteW (mm)
99
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
200
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303032
Buitendiameter buisD (mm)
32
AansluitdraadG
M8/M10
Totale hoogteH (mm)
96
Totale breedteW (mm)
111
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
210
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I203303034
Buitendiameter buisD (mm)
33.7-35
AansluitdraadG
M8/M10
Totale hoogteH (mm)
96
Totale breedteW (mm)
111
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
220
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303040
Buitendiameter buisD (mm)
40
AansluitdraadG
M8/M10
Totale hoogteH (mm)
103
Totale breedteW (mm)
118
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
260
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I203303042
Buitendiameter buisD (mm)
42,4
AansluitdraadG
M8/M10
Totale hoogteH (mm)
109
Totale breedteW (mm)
124
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
280
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303048
Buitendiameter buisD (mm)
48,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
119
Totale breedteW (mm)
136
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
300
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303050
Buitendiameter buisD (mm)
50
AansluitdraadG
M8/M10
Totale hoogteH (mm)
119
Totale breedteW (mm)
136
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
310
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
400		Materiaallijst
Art. nr. I203303054
Buitendiameter buisD (mm)
54
AansluitdraadG
M8/M10
Totale hoogteH (mm)
119
Totale breedteW (mm)
136
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303057
Buitendiameter buisD (mm)
56-57
AansluitdraadG
M8/M10
Totale hoogteH (mm)
127
Totale breedteW (mm)
143
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
330
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303060
Buitendiameter buisD (mm)
60,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
127
Totale breedteW (mm)
143
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
340
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
50
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303064
Buitendiameter buisD (mm)
64
AansluitdraadG
M8/M10
Totale hoogteH (mm)
136
Totale breedteW (mm)
153
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303070
Buitendiameter buisD (mm)
70
AansluitdraadG
M8/M10
Totale hoogteH (mm)
136
Totale breedteW (mm)
153
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
370
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303076
Buitendiameter buisD (mm)
76,1
AansluitdraadG
M8/M10
Totale hoogteH (mm)
136
Totale breedteW (mm)
153
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
390
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303089
Buitendiameter buisD (mm)
88,9
AansluitdraadG
M8/M10
Totale hoogteH (mm)
161
Totale breedteW (mm)
178
Totale lengteL (mm)
75
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
430
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303102
Buitendiameter buisD (mm)
101,6
AansluitdraadG
M8/M10
Totale hoogteH (mm)
168
Totale breedteW (mm)
185
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
450
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303108
Buitendiameter buisD (mm)
108
AansluitdraadG
M8/M10
Totale hoogteH (mm)
177
Totale breedteW (mm)
194
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
500
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303114
Buitendiameter buisD (mm)
114,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
186
Totale breedteW (mm)
203
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
1110
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303133
Buitendiameter buisD (mm)
133
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
1360
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303140
Buitendiameter buisD (mm)
139,7
AansluitdraadG
M8/M10
Totale hoogteH (mm)
210
Totale breedteW (mm)
227
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
1410
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303160
Buitendiameter buisD (mm)
159-160
AansluitdraadG
M8/M10
Totale hoogteH (mm)
232
Totale breedteW (mm)
249
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
1520
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I203303168
Buitendiameter buisD (mm)
168,3
AansluitdraadG
M8/M10
Totale hoogteH (mm)
243
Totale breedteW (mm)
260
Totale lengteL (mm)
100
IsolatiedikteIs (mm)
20
Max. toegestane belasting FazFa,z (N)
1570
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst

Downloads

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
