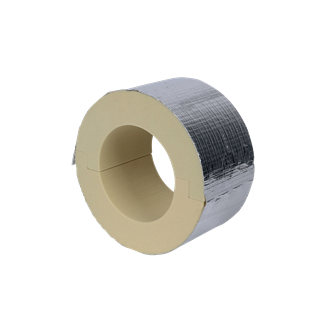

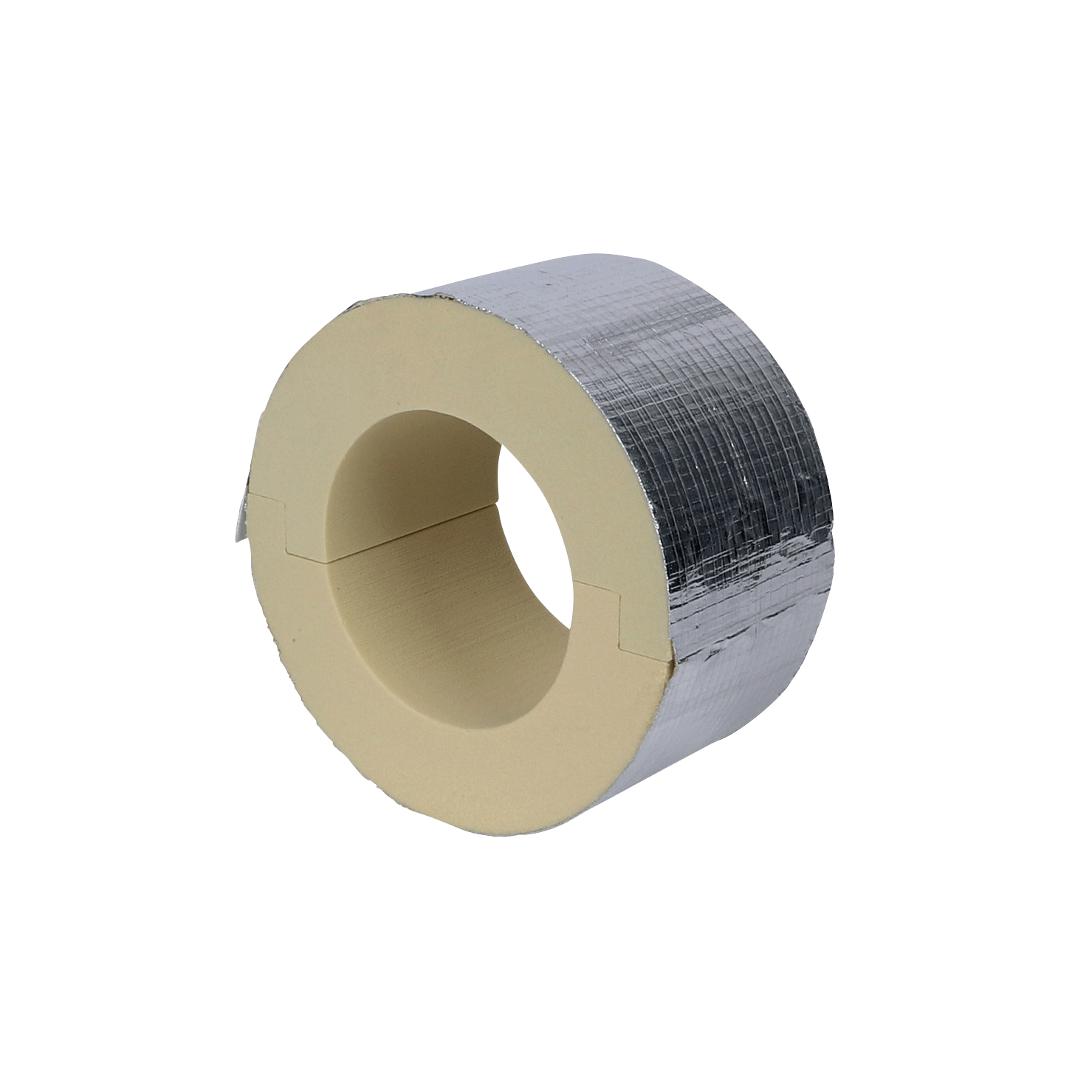

Walraven BISOFIX® PIR30

Voor geïsoleerde leidingen

Voordelen & kenmerken

te combineren met hardschuim isolatie
bedek de verbindingen met aluminium tape
Bevat geen CFC, HCFC, formaldehyde of cadmium
brandklasse B2
PIR-dichtheid voor D <110mm = 80kg/m³
PIR-dichtheid voor D >110mm = 120kg/m³
Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
Temperatuurbestendigheid -45 °C - +105 °C

Art. nr.	Buitendiameter buis	DN	Totale hoogte	Totale breedte	Totale lengte	Materiaal dikte	Bedrijfstemperatuur	Max. toegestane belasting Faz	Materiaallijst
Ref. letter	D	D	H	W	L	MT		Fa,z
Unit desc.	(mm)		(mm)	(mm)	(mm)	(mm)	(cel)	(N)
Art. nr. I300000012	D (mm)12-12	D-	H (mm)72	W (mm)72	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)130	Materiaallijst
Art. nr. I300000015	D (mm)15-16	D-	H (mm)75	W (mm)75	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)170	Materiaallijst
Art. nr. I300000018	D (mm)17.2-18	D-	H (mm)77	W (mm)77	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)190	Materiaallijst
Art. nr. I300000020	D (mm)20-20	D-	H (mm)80	W (mm)80	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)220	Materiaallijst
Art. nr. I300000022	D (mm)21.3-22	D-	H (mm)81	W (mm)81	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)230	Materiaallijst
Art. nr. I300000025	D (mm)25-25	D-	H (mm)85	W (mm)85	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)260	Materiaallijst
Art. nr. I300000028	D (mm)26.9-28	D-	H (mm)87	W (mm)87	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)300	Materiaallijst
Art. nr. I300000032	D (mm)32-32	D-	H (mm)92	W (mm)92	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)310	Materiaallijst
Art. nr. I300000034	D (mm)33.7-35	D-	H (mm)95	W (mm)95	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)320	Materiaallijst
Art. nr. I300000040	D (mm)40-40	D-	H (mm)100	W (mm)100	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)340	Materiaallijst
Art. nr. I300000042	D (mm)42.4-42.4	D-	H (mm)102	W (mm)102	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)350	Materiaallijst
Art. nr. I300000048	D (mm)48.3-48.3	D-	H (mm)108	W (mm)108	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)370	Materiaallijst
Art. nr. I300000050	D (mm)50-50	D-	H (mm)110	W (mm)110	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)370	Materiaallijst
Art. nr. I300000054	D (mm)54-54	D-	H (mm)114	W (mm)114	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)380	Materiaallijst
Art. nr. I300000057	D (mm)56-57	D-	H (mm)117	W (mm)117	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)390	Materiaallijst
Art. nr. I300000060	D (mm)60.3-60.3	D-	H (mm)120	W (mm)120	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)410	Materiaallijst
Art. nr. I300000064	D (mm)64-64	D-	H (mm)124	W (mm)124	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)420	Materiaallijst
Art. nr. I300000070	D (mm)70-70	D-	H (mm)130	W (mm)130	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)440	Materiaallijst
Art. nr. I300000076	D (mm)76.1-76.1	D-	H (mm)136	W (mm)136	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)460	Materiaallijst
Art. nr. I300000089	D (mm)88.9-88.9	D-	H (mm)149	W (mm)149	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)500	Materiaallijst
Art. nr. I300000102	D (mm)101.6-101.6	D-	H (mm)161,6	W (mm)161,6	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)550	Materiaallijst
Art. nr. I300000108	D (mm)108-108	D-	H (mm)168	W (mm)168	L (mm)75	MT (mm)30	(cel)-45-105	Fa,z (N)620	Materiaallijst
Art. nr. I300000114	D (mm)114.3-114.3	D-	H (mm)174	W (mm)174	L (mm)100	MT (mm)30	(cel)-45-105	Fa,z (N)1370	Materiaallijst
Art. nr. I300000133	D (mm)133-133	D-	H (mm)193	W (mm)193	L (mm)100	MT (mm)30	(cel)-45-105	Fa,z (N)1520	Materiaallijst
Art. nr. I300000140	D (mm)139.7-139.7	D-	H (mm)200	W (mm)200	L (mm)100	MT (mm)30	(cel)-45-105	Fa,z (N)1570	Materiaallijst
Art. nr. I300000160	D (mm)159-160	D-	H (mm)219	W (mm)219	L (mm)100	MT (mm)30	(cel)-45-105	Fa,z (N)1720	Materiaallijst
Art. nr. I300000168	D (mm)168.3-168.3	D-	H (mm)228	W (mm)228	L (mm)100	MT (mm)30	(cel)-45-105	Fa,z (N)2720	Materiaallijst
Art. nr. I300000219	D (mm)219.1-219.1	D-	H (mm)279	W (mm)279	L (mm)150	MT (mm)30	(cel)-45-105	Fa,z (N)4210	Materiaallijst
Art. nr. I300000273	D (mm)273.1-273.1	D-	H (mm)333	W (mm)333	L (mm)150	MT (mm)30	(cel)-45-105	Fa,z (N)5020	Materiaallijst
Art. nr. I300000324	D (mm)323.9-323.9	D-	H (mm)384	W (mm)384	L (mm)150	MT (mm)30	(cel)-45-105	Fa,z (N)5790	Materiaallijst
