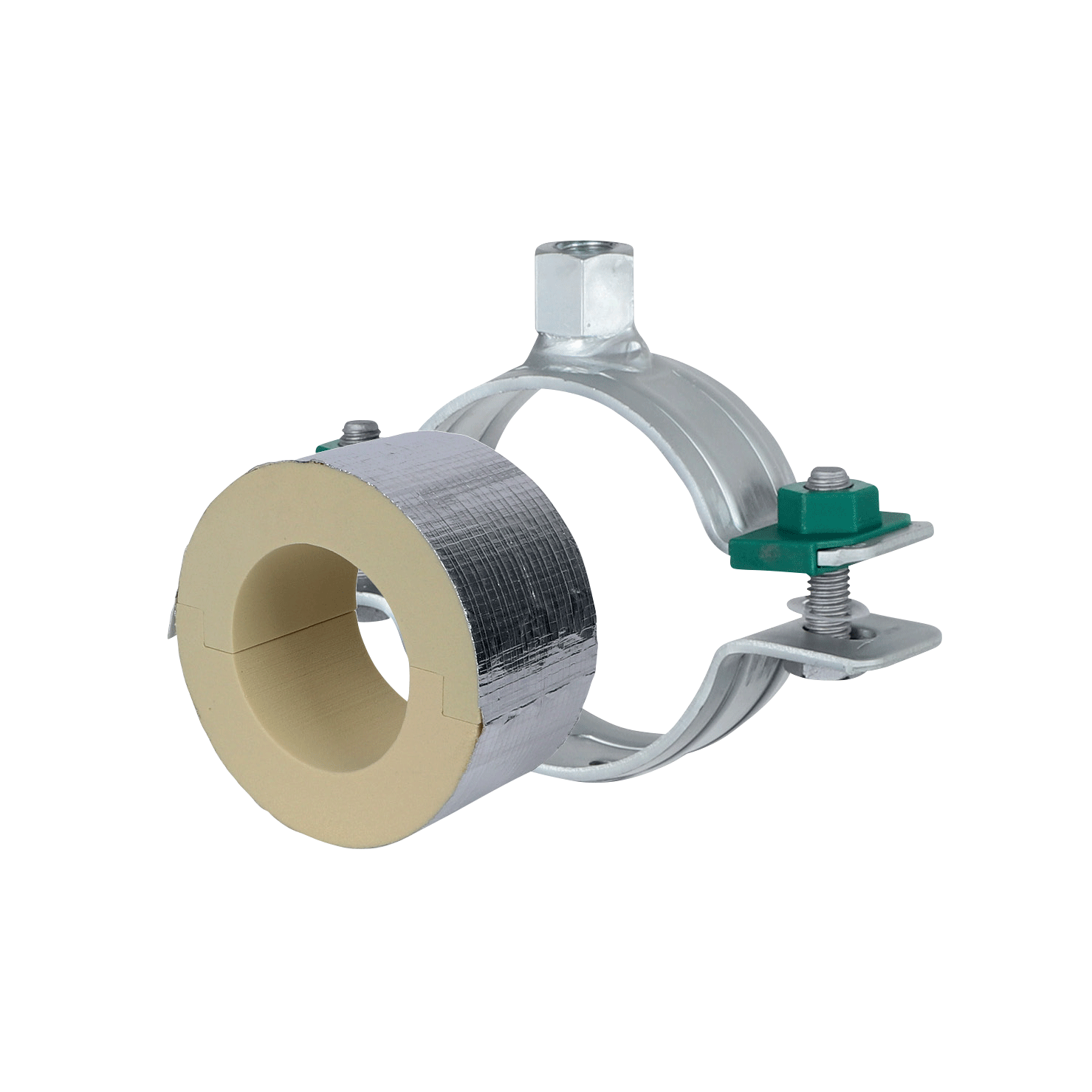

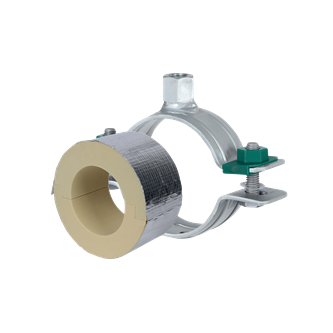

Walraven BISOFIX® PIR30 + HD500

Voor geïsoleerde leidingen

Voordelen & kenmerken

te combineren met hardschuim isolatie
bedek de verbindingen met aluminium tape
Isolerende leidingsteun HD500 beugel
HD500 beugel met M8/M10 en M10/M12 moer
Bevat geen CFC, HCFC, formaldehyde of cadmium
brandklasse B2
PIR-dichtheid voor D <110mm = 80kg/m³
PIR-dichtheid voor D >110mm = 120kg/m³
Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
Product maakt deel uit van het Walraven UltraProtect® 1000 systeem
Geschikt voor binnen- en buitentoepassingen
Doorstaat min. 1.000 uur zoutsproeitest (max. 5% rood roest) volgens ISO 9227
Temperatuurbestendigheid -45 °C - +105 °C

Art. nr.	Buitendiameter buis	Buisdiameter (Imperial)	DN	Aansluitdraad	Totale hoogte	Totale breedte	Totale lengte	Isolatiedikte	Max. toegestane belasting Faz	Materiaallijst
Ref. letter	D	D	D	G	H	W	L	Is	Fa,z
Unit desc.	(mm)	(in)			(mm)	(mm)	(mm)	(mm)	(N)
Art. nr. I303304076	D (mm)76.1-76.1	D (in)-	D-	GM10/M12	H (mm)177	W (mm)200	L (mm)75	Is (mm)30	Fa,z (N)460	Materiaallijst
Art. nr. I303304089	D (mm)88.9-88.9	D (in)-	D-	GM10/M12	H (mm)191	W (mm)215	L (mm)75	Is (mm)30	Fa,z (N)500	Materiaallijst
Art. nr. I303304102	D (mm)101.6-101.6	D (in)-	D-	GM10/M12	H (mm)207	W (mm)240	L (mm)100	Is (mm)30	Fa,z (N)550	Materiaallijst
Art. nr. I303304108	D (mm)108-108	D (in)-	D-	GM10/M12	H (mm)207	W (mm)240	L (mm)100	Is (mm)30	Fa,z (N)620	Materiaallijst
Art. nr. I303304114	D (mm)114.3-114.3	D (in)-	D-	GM10/M12	H (mm)221	W (mm)254	L (mm)100	Is (mm)30	Fa,z (N)1370	Materiaallijst
Art. nr. I303304133	D (mm)133-133	D (in)-	D-	GM10/M12	H (mm)240	W (mm)274	L (mm)100	Is (mm)30	Fa,z (N)1520	Materiaallijst
Art. nr. I303304140	D (mm)139.7-139.7	D (in)-	D-	GM10/M12	H (mm)240	W (mm)274	L (mm)100	Is (mm)30	Fa,z (N)1570	Materiaallijst
Art. nr. I303304160	D (mm)159-160	D (in)-	D-	GM10/M12	H (mm)256	W (mm)290	L (mm)100	Is (mm)30	Fa,z (N)1720	Materiaallijst
Art. nr. I303304168	D (mm)168.3-168.3	D (in)-	D-	GM10/M12	H (mm)265	W (mm)299	L (mm)100	Is (mm)30	Fa,z (N)2720	Materiaallijst
Art. nr. I303304219	D (mm)219.1-219.1	D (in)-	D-	GM10/M12	H (mm)324	W (mm)367	L (mm)150	Is (mm)30	Fa,z (N)4210	Materiaallijst
Art. nr. I303304273	D (mm)273.1-273.1	D (in)-	D-	GM10/M12	H (mm)358	W (mm)403	L (mm)150	Is (mm)30	Fa,z (N)5020	Materiaallijst
Art. nr. I303304324	D (mm)323.9-323.9	D (in)-	D-	GM10/M12	H (mm)424	W (mm)468	L (mm)150	Is (mm)30	Fa,z (N)5790	Materiaallijst
