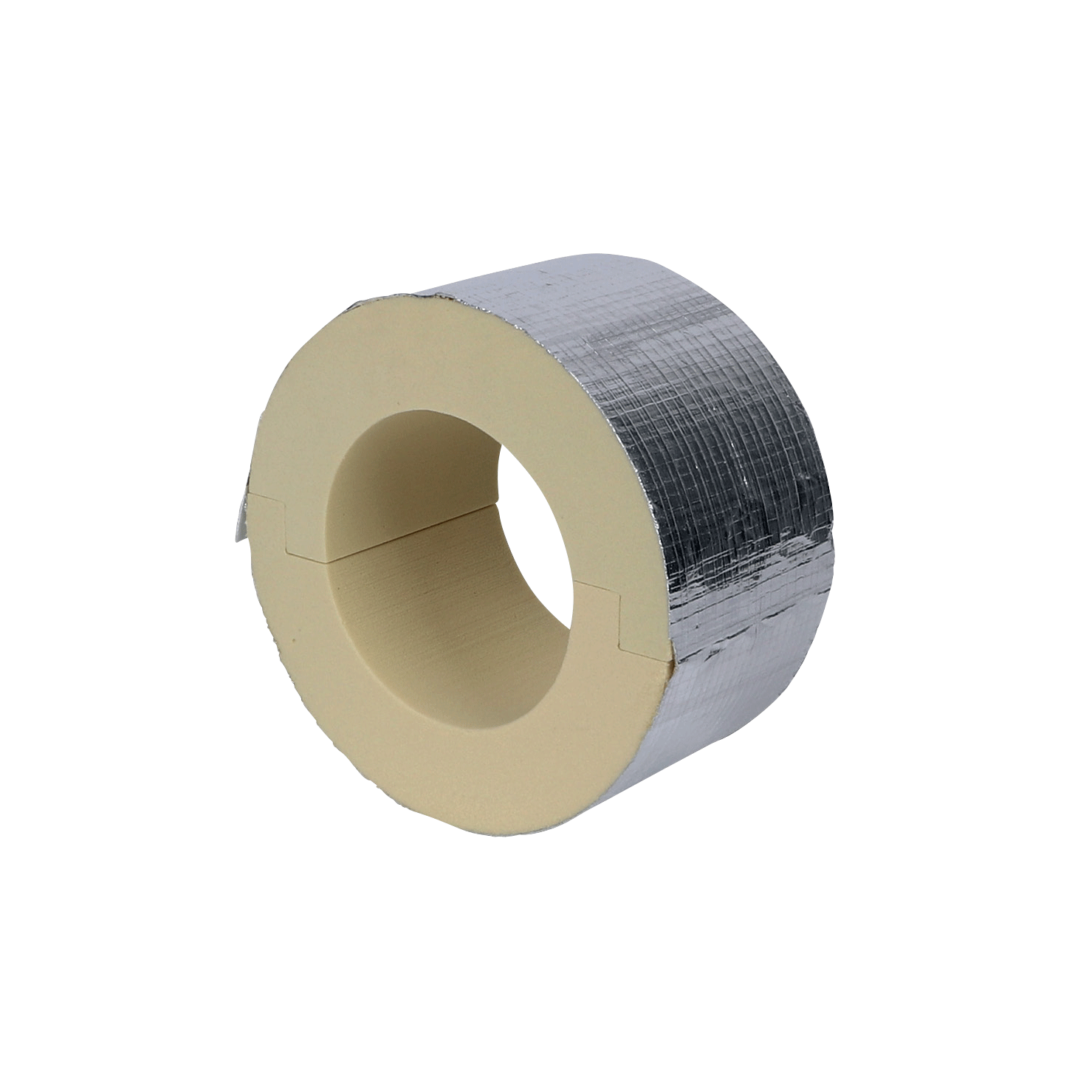

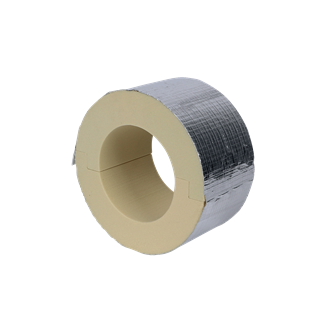

Walraven BISOFIX® PIR40
Walraven BISOFIX® PIR40

Walraven BISOFIX® PIR40

Voor geïsoleerde leidingen

Voordelen & kenmerken

  • te combineren met hardschuim isolatie
  • bedek de verbindingen met aluminium tape
  • Bevat geen CFC, HCFC, formaldehyde of cadmium
  • brandklasse B2
  • PIR-dichtheid voor D <110mm = 80kg/m³
  • PIR-dichtheid voor D >110mm = 120kg/m³
  • Thermische geleidbaarheid lambda ca.: 0.30 W/(mK)
  • Temperatuurbestendigheid -45 °C - +105 °C
  • ITB (KOT)
Stel uw vraag

Specificaties en verpakkingen

Art. nr. Buitendiameter buisDNTotale hoogteTotale breedteTotale lengteMateriaal dikteBedrijfstemperatuurMax. toegestane belasting FazVerpakking vorm 1Verpakking aantal 1Verpakking vorm 2Verpakking aantal 2 Materiaallijst
Referentieletter DDHWLMTFa,z
Eenheidsnaam (mm)(mm)(mm)(mm)(mm)(cel)(N)
Art. nr. I400000012
Buitendiameter buisD (mm)
12
DND
-
Totale hoogteH (mm)
92
Totale breedteW (mm)
92
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
300
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I400000015
Buitendiameter buisD (mm)
15-16
DND
-
Totale hoogteH (mm)
95
Totale breedteW (mm)
95
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I400000018
Buitendiameter buisD (mm)
17.2-18
DND
DN 10
Totale hoogteH (mm)
98
Totale breedteW (mm)
98
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
340
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I400000020
Buitendiameter buisD (mm)
20
DND
-
Totale hoogteH (mm)
100
Totale breedteW (mm)
100
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
340
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I400000022
Buitendiameter buisD (mm)
21.3-22
DND
DN 15
Totale hoogteH (mm)
102
Totale breedteW (mm)
102
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
600		Materiaallijst
Art. nr. I400000025
Buitendiameter buisD (mm)
25
DND
-
Totale hoogteH (mm)
105
Totale breedteW (mm)
105
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I400000028
Buitendiameter buisD (mm)
26.9-28
DND
DN 20
Totale hoogteH (mm)
108
Totale breedteW (mm)
108
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
350
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000032
Buitendiameter buisD (mm)
32
DND
-
Totale hoogteH (mm)
112
Totale breedteW (mm)
112
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
370
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I400000034
Buitendiameter buisD (mm)
33.7-35
DND
-
Totale hoogteH (mm)
113
Totale breedteW (mm)
113
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
370
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000040
Buitendiameter buisD (mm)
40
DND
-
Totale hoogteH (mm)
120
Totale breedteW (mm)
120
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
400
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Geen verpakking aanwezig
Verpakking aantal 2
-		Materiaallijst
Art. nr. I400000042
Buitendiameter buisD (mm)
42,4
DND
DN 32
Totale hoogteH (mm)
122
Totale breedteW (mm)
122
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
410
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000048
Buitendiameter buisD (mm)
48,3
DND
DN 40
Totale hoogteH (mm)
128
Totale breedteW (mm)
128
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
430
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000054
Buitendiameter buisD (mm)
54
DND
-
Totale hoogteH (mm)
134
Totale breedteW (mm)
134
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
440
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000057
Buitendiameter buisD (mm)
56-57
DND
-
Totale hoogteH (mm)
137
Totale breedteW (mm)
137
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
460
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
500		Materiaallijst
Art. nr. I400000060
Buitendiameter buisD (mm)
60,3
DND
DN 50
Totale hoogteH (mm)
140
Totale breedteW (mm)
140
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
470
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I400000064
Buitendiameter buisD (mm)
64
DND
-
Totale hoogteH (mm)
144
Totale breedteW (mm)
144
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
490
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
25
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
200		Materiaallijst
Art. nr. I400000070
Buitendiameter buisD (mm)
70
DND
-
Totale hoogteH (mm)
150
Totale breedteW (mm)
150
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
510
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I400000076
Buitendiameter buisD (mm)
76,1
DND
DN 65
Totale hoogteH (mm)
156
Totale breedteW (mm)
156
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
530
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I400000089
Buitendiameter buisD (mm)
88,9
DND
DN 80
Totale hoogteH (mm)
169
Totale breedteW (mm)
169
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
620
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
300		Materiaallijst
Art. nr. I400000102
Buitendiameter buisD (mm)
101,6
DND
-
Totale hoogteH (mm)
181,6
Totale breedteW (mm)
181,6
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
650
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
180		Materiaallijst
Art. nr. I400000108
Buitendiameter buisD (mm)
108
DND
-
Totale hoogteH (mm)
188
Totale breedteW (mm)
188
Totale lengteL (mm)
75
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
690
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
15
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
180		Materiaallijst
Art. nr. I400000114
Buitendiameter buisD (mm)
114,3
DND
DN 100
Totale hoogteH (mm)
194
Totale breedteW (mm)
194
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1530
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
140		Materiaallijst
Art. nr. I400000133
Buitendiameter buisD (mm)
133
DND
-
Totale hoogteH (mm)
213
Totale breedteW (mm)
213
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
167
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
140		Materiaallijst
Art. nr. I400000140
Buitendiameter buisD (mm)
139,7
DND
DN 125
Totale hoogteH (mm)
220
Totale breedteW (mm)
220
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
1730
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
5
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
60		Materiaallijst
Art. nr. I400000160
Buitendiameter buisD (mm)
159-160
DND
-
Totale hoogteH (mm)
240
Totale breedteW (mm)
240
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2850
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
64		Materiaallijst
Art. nr. I400000168
Buitendiameter buisD (mm)
168,3
DND
DN 150
Totale hoogteH (mm)
248
Totale breedteW (mm)
248
Totale lengteL (mm)
100
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
2960
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
8
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
64		Materiaallijst
Art. nr. I400000219
Buitendiameter buisD (mm)
219,1
DND
DN 200
Totale hoogteH (mm)
299
Totale breedteW (mm)
299
Totale lengteL (mm)
150
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
4510
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
36		Materiaallijst
Art. nr. I400000273
Buitendiameter buisD (mm)
273,1
DND
-
Totale hoogteH (mm)
353
Totale breedteW (mm)
353
Totale lengteL (mm)
150
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
5320
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
36		Materiaallijst
Art. nr. I400000324
Buitendiameter buisD (mm)
323,9
DND
-
Totale hoogteH (mm)
404
Totale breedteW (mm)
404
Totale lengteL (mm)
150
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
6090
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
12		Materiaallijst
Art. nr. I400000406
Buitendiameter buisD (mm)
406,4
DND
-
Totale hoogteH (mm)
486
Totale breedteW (mm)
486
Totale lengteL (mm)
150
Materiaal dikteMT (mm)
40
Bedrijfstemperatuur (cel)
-45-105
Max. toegestane belasting FazFa,z (N)
6150
Verpakking vorm 1
Kartonnen doos
Verpakking aantal 1
2
Verpakking vorm 2
Pallet ISO 1
Verpakking aantal 2
12		Materiaallijst

Downloads

Certificaten

Neem contact met ons op

0297233000
Vind uw contactpersoon
Stel uw vraag
Materiaallijst 0
Bekijk uw materiaallijst
Naar boven
Close

Europe

Asia

South East Asia & Pacific

North America

India, Middle East and Africa

Or visit our international website.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen. Door te klikken op ‘Accepteer alle cookies’, geeft u toestemming voor het plaatsen van deze cookies. Klik op de knop ‘Instellingen’ om uw voorkeuren aan te passen.

Cookie instellingen

Walraven maakt gebruik van cookies en vergelijkbare technologieën. We gebruiken functionaliteitscookies om er zeker van te zijn dat onze websites goed en veilig werken. Analytische cookies worden gebruikt om u de beste gebruikerservaring te kunnen bieden. Marketing / Advertentie cookies worden geplaatst door derden (zoals sociale media) om u gepersonaliseerde advertenties te kunnen laten zien in plaats van generieke advertenties. Door het plaatsen van deze cookies kunnen derden uw internetgedrag volgen om u relevantere advertenties te kunnen tonen.

    • Zorgen er voor dat u de Walraven website kunt zien
    • En onze website goed kunt gebruiken
    • Helpen ons al onze websites te verbeteren
    • Verzamelen anonieme informatie over hoe onze bezoekers onze websites gebruiken
    • Verzamelen ook informatie over de meest bezochte pagina’s
    • Vertellen ons hoeveel foutmeldingen er getoond zijn
    • Worden geplaatst op basis van hoe u klikt en onze websites bezoekt
    • Laten u relevante aanbiedingen zien
    • Laten u gepersonaliseerde advertenties zien

Lees voor meer informatie over cookies ons cookie en trackingbeleid.
